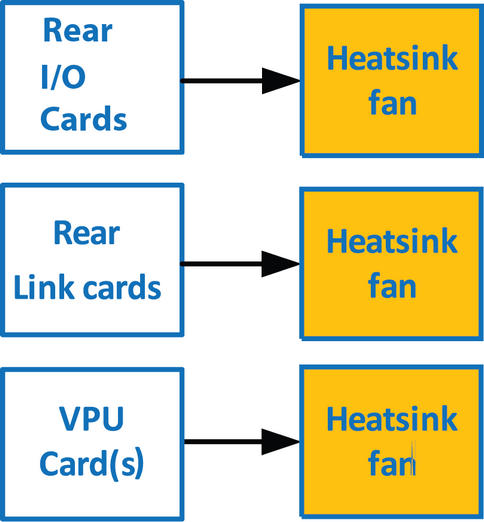

흐름도

개요

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 소형 미세 노즈 플라이어.

후면 I/O, VPU 및 링크 카드 히트싱크 팬을 분리하는 방법

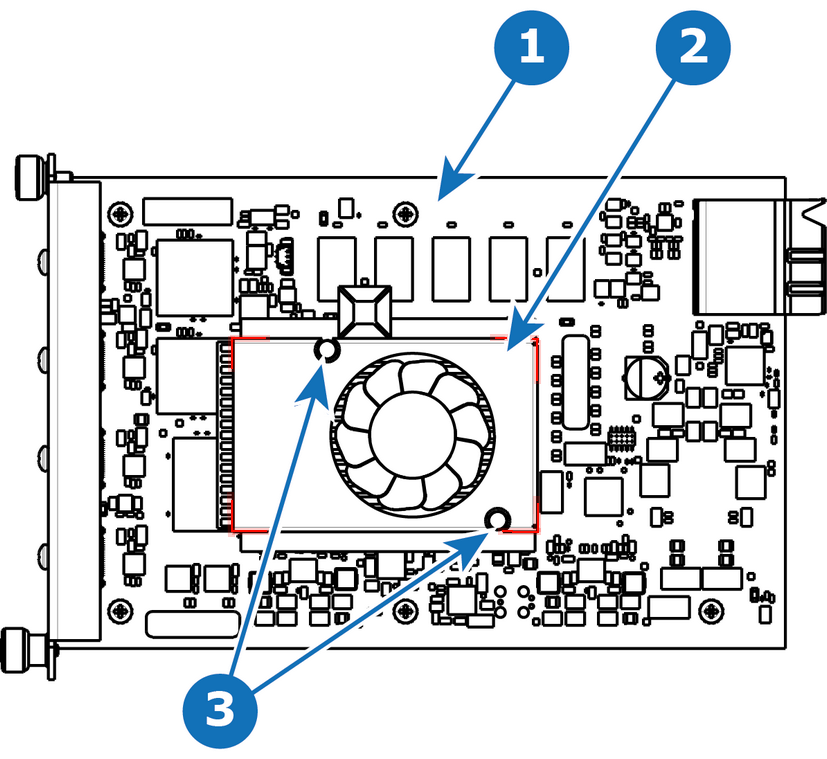

1. 섀시에서 카드를 분리한 후 PCB 커넥터에서 히트싱크 팬 전원 와이어를 분리합니다.
2. 히트싱크의 반대쪽 모서리에 있는 두 개의 핀을 찾아 팬을 보드에 고정합니다.
3. 보드를 뒤집고 작고 가는 노즈 플라이어로 핀의 양쪽을 모아 구멍으로 밀어 넣습니다.
4. 두 핀을 구멍으로 밀어 넣은 후 카드에서 히트싱크를 분리할 수 있습니다.

후면 I/O, VPU 및 링크 카드 히트싱크 팬 설치 방법

1. 팬이 있는 히트싱크를 패키지에서 분리합니다.
2. 팬 하단에서 플라스틱 커버를 제거하여 접착제가 노출되도록 합니다.
3. 보드의 구멍을 히트싱크의 핀에 맞춥니다.
4. 히트싱크를 아래 장치에 단단히 누릅니다.
5. 히트싱크 팬 전원 와이어를 PCB 커넥터에 꽂습니다.
