6.15 구성 메뉴 > 조정 > 출력 구성

일반 사항

출력 메뉴에서 사용자는 구성에 출력 커넥터를 할당하고 장치에 연결된 디스플레이 장치와 일치하도록 신호 매개 변수를 조정할 수 있습니다.

출력 카드 배열

E2 모델에서 출력 카드는 슬롯 11에서 13까지 차지하며 슬롯 13에 딱 맞습니다.

S3-4K 모델에서 출력 카드는 슬롯 7~8을 차지하며 오른쪽은 슬롯 8에 맞습니다.

빈 출력 슬롯이 있는 경우 빈 슬롯의 왼쪽에 있는 모든 출력 카드가 GUI에서 빨간색으로 표시됩니다. 빨간색은 카드가 제대로 작동하더라도 MVR(Multiviewer)에서 해당 카드의 출력을 사용할 수 없음을 나타냅니다.

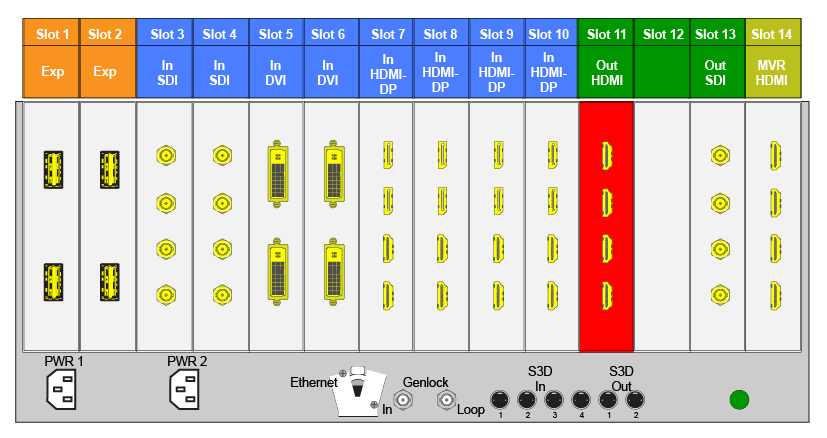

이미지 6–19 예: 빈 출력 카드 슬롯이 있는 E2

출력 구성의 일부인 커넥터가 있는 카드가 없는 경우 구성 목록의 출력 구성은 회색으로 표시됩니다.

또한 기존 출력 구성이 있지만 슬롯의 카드 유형이 다른 경우 구성은 다시 회색으로 표시됩니다.

출력 커넥터 그룹화

커넥터를 함께 그룹화하여 3D*, 4K 또는 비디오월 구성을 정의할 수 있습니다. 3D 좌안 및 우안 신호를 전달하기 위해 2개의 DVI 커넥터가 필요한 프로젝터를 예로 들 수 있습니다. 또한 4개의 SDI 커넥터를 4K 출력으로 구성하여 4K 프로젝터에 연결할 수 있습니다.

출력 구성을 정의할 때 적용되는 몇 가지 규칙이 있습니다.

  1. 각 출력 커넥터는 하나의 출력 구성에만 할당할 수 있습니다.
  2. 출력 구성의 출력은 동일한 유형이어야 하며 동일한 슬롯 또는 인접 슬롯에 있어야 합니다. 예를 들어 HDMI 커넥터와 SDI 커넥터를 동일 출력 구성으로 사용할 수 없습니다.
  3. 출력 구성의 최대 커넥터 수는 4개입니다.
  4. 출력 커넥터가 동일한 출력 구성에 할당되면 출력 커넥터의 모든 설정이 동기화됩니다.

  5. 출력 커넥터가 출력 구성에 할당되지 않은 경우

    • 해당 커넥터에서는 출력 설정을 조정할 수 없습니다.
    • 커넥터를 대상에 할당할 수 없습니다.

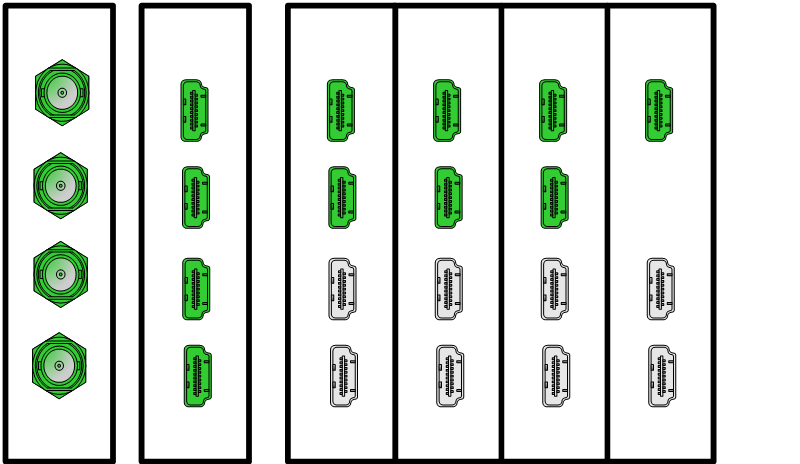

4K 유효 출력의 예:

이미지 6–20

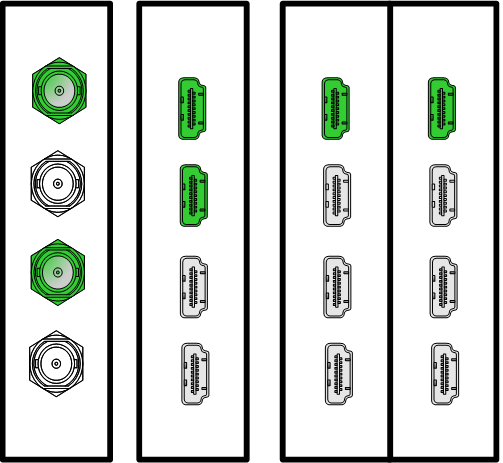

유효 3D 출력의 예*:

이미지 6–21

(*) 향후 소프트웨어 출시

출력 커넥터 색상
그룹화된 커넥터 또는 단일 커넥터로 시스템에 추가되지 않음
모든 출력 구성에 할당됨
스크린 또는 보조 대상에 할당됨

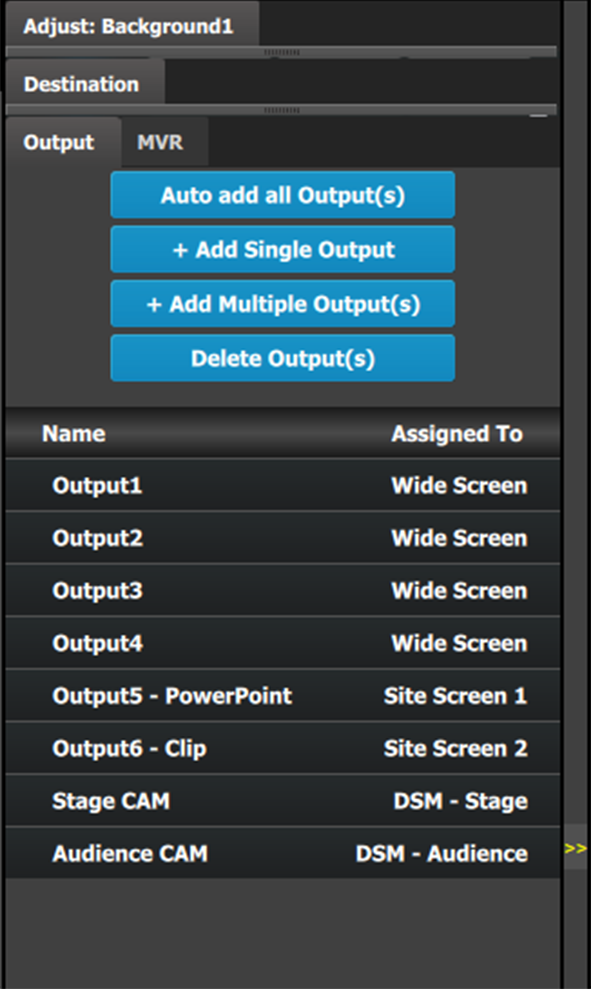

출력 구성 메뉴 설명

출력 구성 메뉴는 출력 탭을 클릭하여 액세스할 수 있습니다.

이 메뉴의 구성은 다음과 같습니다.

  • 모든 출력 자동 추가: 할당되지 않은 모든 출력 커넥터를 출력 구성에 자동으로 할당하는 버튼.
  • + 단일 출력 추가: 선택한 모든 출력 커넥터를 출력 구성에 수동으로 할당하는 버튼.
  • + 다중 출력 추가: 커넥터당 개별 출력 구성에 둘 이상의 커넥터를 수동으로 할당하는 버튼.
  • 출력 삭제: 사용하지 않거나 더 이상 사용되지 않는 출력을 삭제하는 버튼.
  • 시스템에 이미 생성된 모든 출력 목록(예: Output1 및 Output2).
출력 자동 추가 방법

"모든 출력 자동 추가" 버튼을 사용하면 아직 출력 구성에 할당되지 않은 모든 2K 출력을 개별 출력 구성에 자동으로 할당할 수 있습니다. 출력 구성에 이미 할당된 출력 커넥터는 영향을 받지 않습니다. 아래 그림은 버튼을 눌렀을 때 발생하는 상황을 나타낸 것입니다. 12개의 출력 커넥터가 지정되지 않았으므로 12개의 출력 구성이 모두 자동으로 할당됩니다.

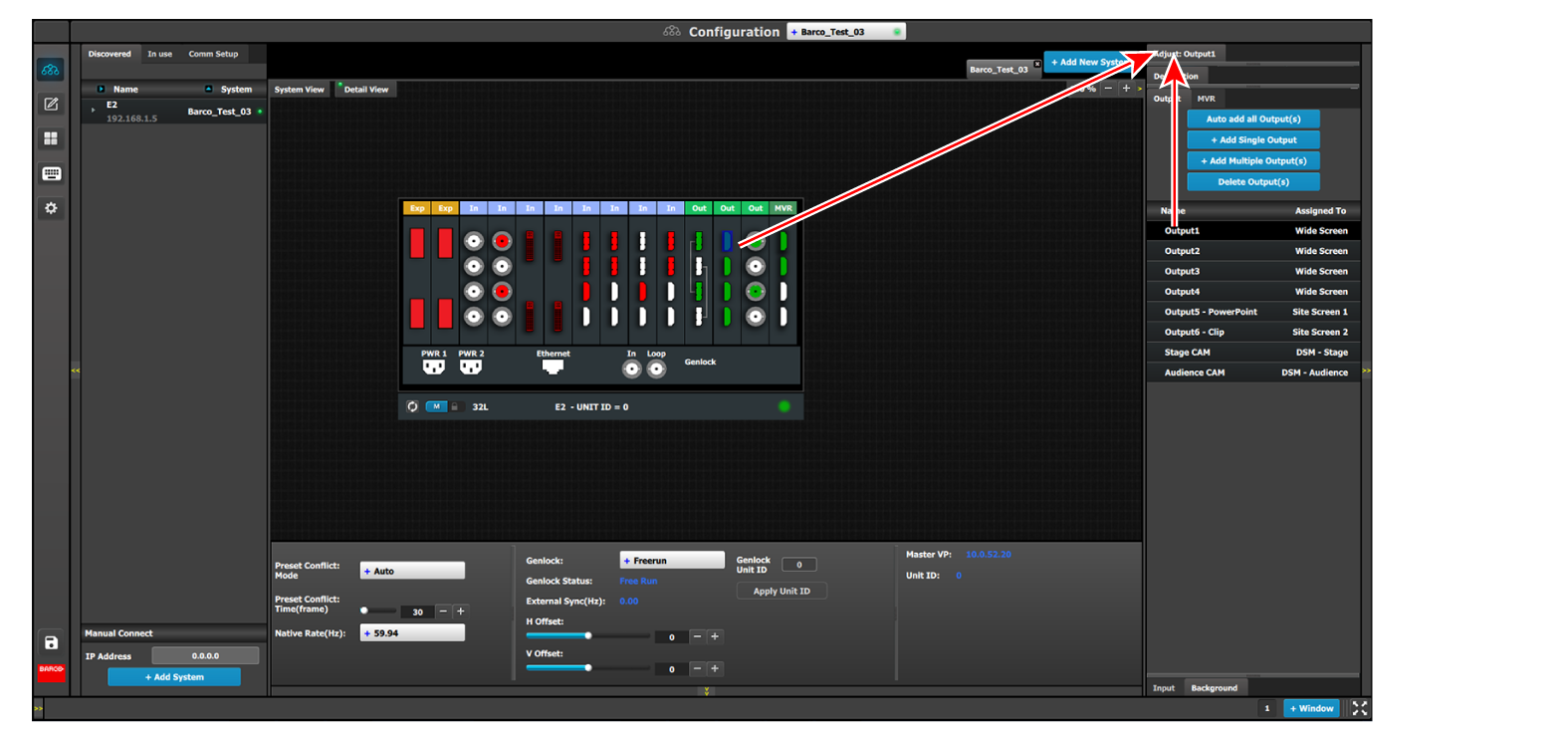

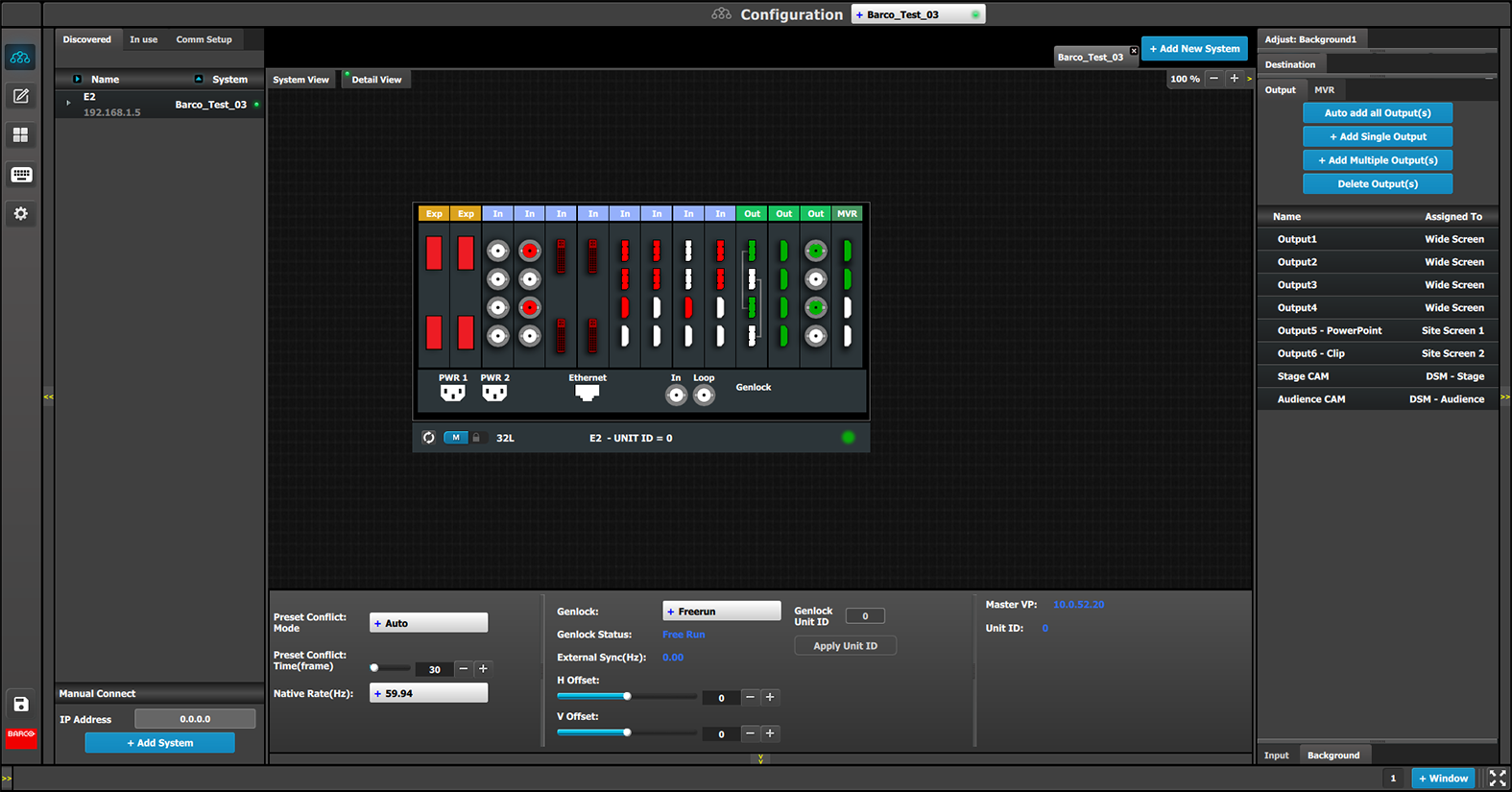

이미지 6–22 구성 메뉴, 조정 영역, 출력

소프트웨어는 2K 출력만 자동으로 할당하므로 듀얼 링크 또는 4K 출력은 수동으로 구성해야 합니다. 아래의 출력 추가 방법 섹션을 참조하십시오.

장치는 출력에서 연결된 장치에 원하는 EDID를 쿼리하고 이를 출력 해상도 및 프레임 레이트로 할당하려고 시도합니다. 연결된 장치가 없는 경우 EMP의 기본 속도가 포함된 표준 HD 해상도가 프레임 레이트로 할당됩니다.

구성 이름 옆에는 출력이 할당되는 대상의 이름이 있습니다. 출력이 대상에 할당되지 않은 경우 이름은 "해당 없음(해당 없음)"이 됩니다.

참고: 소프트웨어는 기본적으로 출력 이름을 [ConnectorType] "출력 1, 2, 3..."으로 지정합니다. 사용자는 이름을 두 번 클릭하고 파란색 상자에 새 이름을 입력하여 각 출력의 이름을 바꿀 수 있습니다.
출력 추가 방법

출력 구성은 할당되지 않은 커넥터에 수동으로 추가할 수 있습니다.

  1. 시스템 다이어그램 영역에서 세부 정보 보기 탭을 선택합니다.

  2. 세부 정보 보기에서 지정되지 않은 커넥터를 모두 선택합니다.

    선택된 커넥터는 파란색으로 강조 표시됩니다.

    참고: 쿼드 SDI 커넥터에서 제공되는 4K의 출력인 경우 4개의 SDI 커넥터를 선택해야 합니다.

    커넥터는 즉시 파란색으로 강조 표시됩니다.

  3. 단일 출력 추가 또는다중 출력 추가 버튼을 클릭하는데, 이것은 다중 커넥터를 단일 출력으로 추가해야 하는지 또는 다중 커넥터를 다중 출력으로 생성할지에 따라 달라집니다.
  4. 생성된 출력이 이제 출력 목록에 추가되고 개별적으로 선택한 후 조정 탭을 사용하여 필요한 사항을 변경하여 추가로 구성할 수 있습니다.
출력 삭제 방법

  1. 출력 삭제 버튼을 클릭합니다

    출력 삭제 버튼이 선택 항목 삭제 버튼으로 바뀝니다(빨간색으로 강조 표시됨).

  2. 그래픽 영역에서 해당 커넥터를 클릭합니다.

    또는

    출력 구성 목록의 오른쪽에 있는 "x"를 클릭합니다.

    커넥터는 즉시 파란색으로 강조 표시됩니다.

  3. 선택 항목 삭제 버튼을 클릭하면 삭제가 완료됩니다.
참고: 여러 커넥터 구성을 선택하여 함께 삭제할 수 있습니다.
참고: 대상에 할당되지 않은 출력 구성만 삭제할 수 있습니다.
출력 구성 조정 방법

출력 조정은 "조정" 패널에서 이뤄집니다.

  1. 구성 목록에서 출력을 선택합니다.

    또는

    커넥터 그래픽을 클릭합니다.

    출력이 선택됩니다.

  2. 조정 영역 상단에 있는 조정 탭을 클릭합니다.

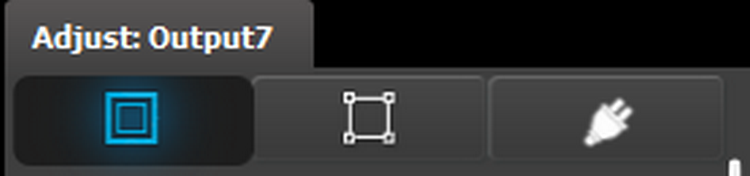

    이미지 6–23 출력 조정 패널에 액세스

    출력 조정 패널이 표시됩니다.

출력 조정 패널 설명

출력 조정 패널은 세 부분으로 나뉩니다

  • 메인 페이지
  • 형식 및 타이밍
  • 커넥터

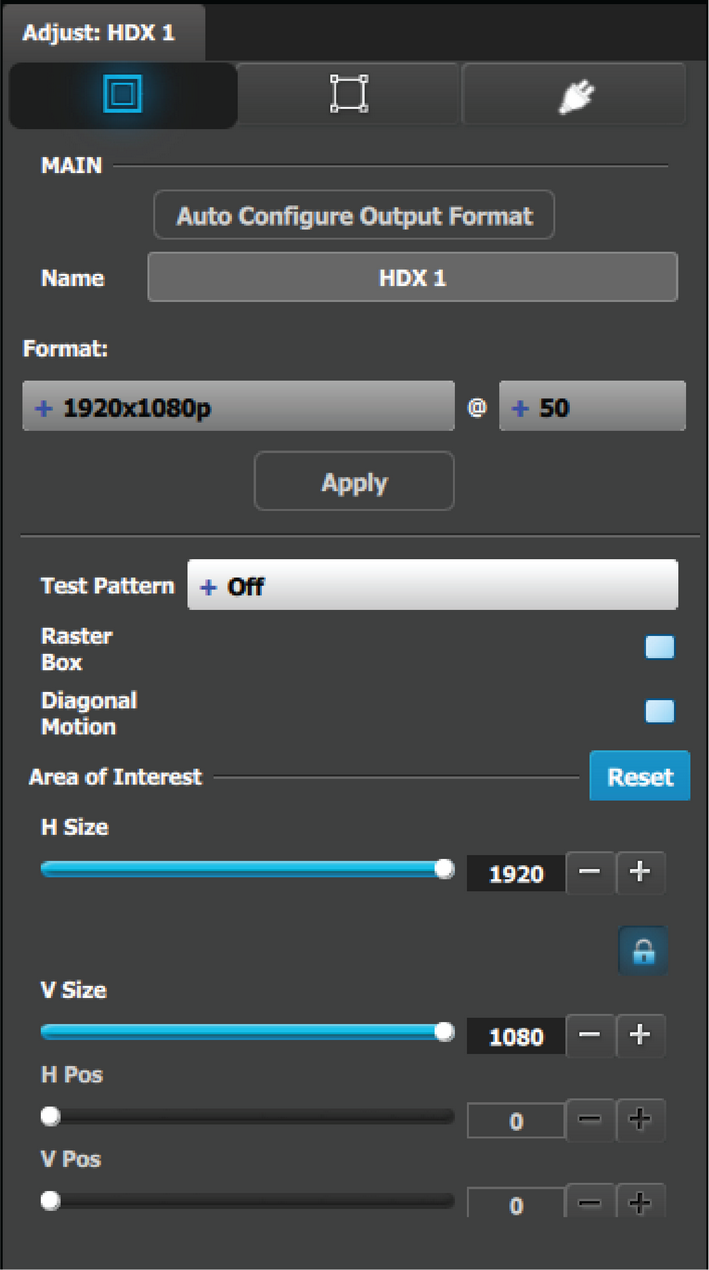

출력 조정 패널 > 메인 페이지
  • 출력 형식 자동 구성: 해당 출력에 연결된 디스플레이 장치의 EDID에 포함된 형식과 일치하도록 출력 형식을 설정합니다.
  • 이름: 이 필드에서 출력 구성의 이름을 편집할 수 있습니다.
  • 형식: 드롭다운 메뉴에서 출력 구성의 비디오 형식을 선택합니다. 사용 가능한 형식은 출력 커넥터 용량을 준수합니다. 예를 들어, 커넥터 용량이 SL(단일 링크)로 설정된 경우 드롭다운 메뉴에 단일 링크 형식만 표시됩니다.

  • 테스트 패턴: 테스트 패턴을 켜고 원하는 유형을 선택합니다. 기본 설정은 꺼짐입니다. 테스트 패턴 유형:

    • 수평 램프
    • 수직 램프
    • 100% 색 막대
    • 16x16 그리드
    • 32x32 그리드
    • 버스트
    • 75% 색 막대
    • 50% 회색
    • 수평 스텝
    • 수직 스텝
    • 화이트
    • 흑
    • SMPTE 바
    • H 정렬
    • V 정렬
    • HV 정렬
    • 원 정렬
    • 빨간색
    • 녹색
    • 파란색
  • Raster box(래스터 박스): 기본 활성 영역 주위의 래스터를 켜거나 끕니다. 이 래스터 박스는 한 픽셀 너비의 화이트 파선입니다.

  • Diagonal Motion(대각선 움직임): 선택한 패턴에 대해 대각선 모션을 켜거나 끕니다.

    • 모션은 16x16, 32x32 그리드의 경우 오른쪽 하단에서 왼쪽 상단의 대각선으로 표시됩니다.
    • 100% 색 막대의 움직임은 오른쪽에서 왼쪽으로 움직입니다.
    • 수평 및 수직 램프 및 기타 패턴에서는 움직임이 없습니다.

  • 관심 영역(AOI): 출력의 활성 영역 내에 배치하고 크기를 조정할 수 있는 래스터 박스는 AOI를 새로운 활성 영역으로 효과적으로 만듭니다.

    이 래스터 박스는 출력의 활성 영역 내에서 AOI를 조정하는 데 도움이 되는 단일 픽셀 너비의 녹색 파선입니다.

    AOI 메뉴의 핸들은 다음과 같습니다.

    • H 크기 및 V 크기: 수평 및 수직 위치를 각각 조정합니다.
    • H 위치 및 V 위치: 수평 및 수직 위치를 각각 조정합니다.
    • 참고: 잠금 버튼을 사용하면 크기의 화면 비율을 고정할 수 있습니다.
  • Reset(재설정) 버튼: AOI를 전체 출력 영역인 기본값으로 재설정합니다.

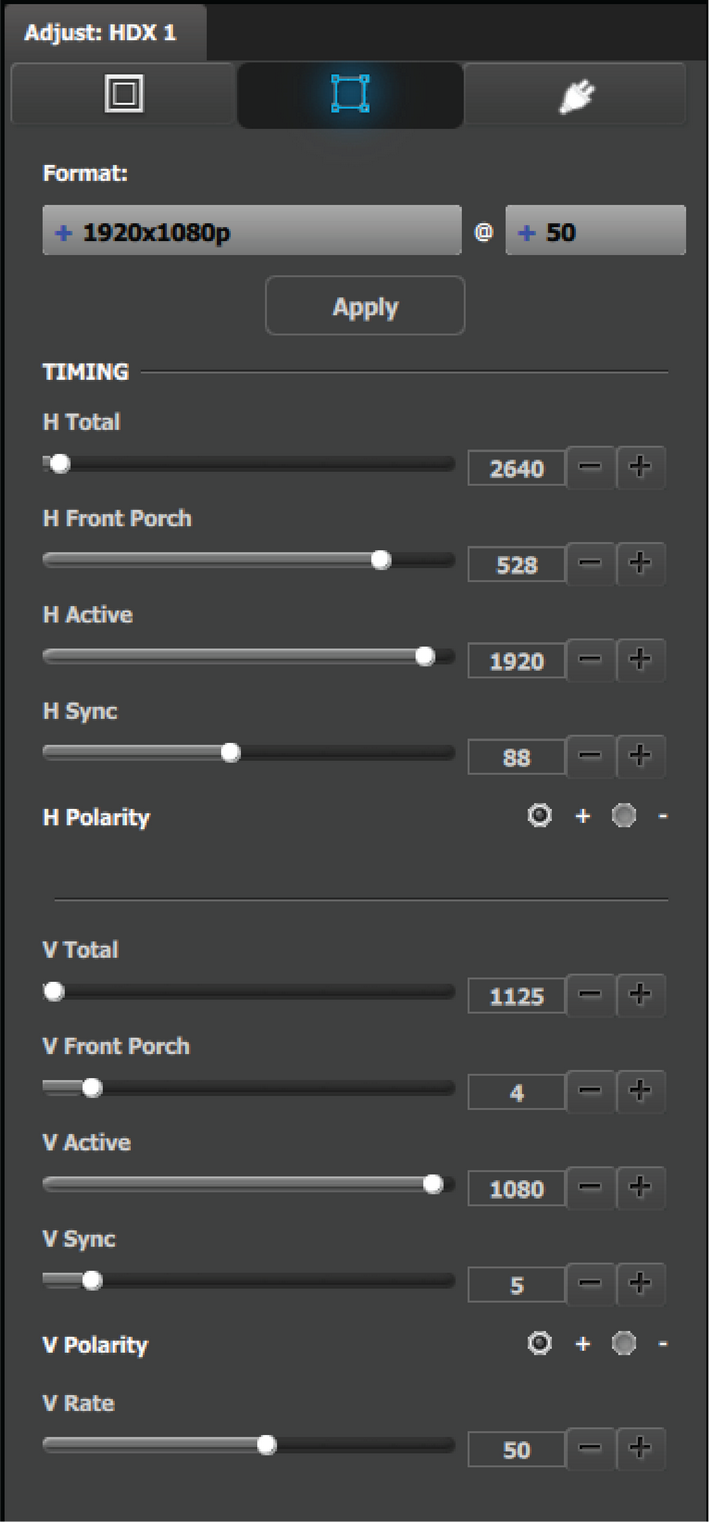

출력 조정 패널 > 타이밍 메뉴
  • 형식: 드롭다운 메뉴에서 출력 구성의 비디오 형식을 선택합니다. 이는 이전 메뉴와 동일한 조정입니다.
  • H 합계: 선택한 출력의 줄당 총 픽셀 수를 픽셀 단위로 조정합니다.
  • H 전면 포치: 출력 활성 영역의 끝과 H 싱크의 시작 사이의 오프셋(픽셀 단위)을 조정합니다.
  • H 활성: 출력 활성 영역의 수평 크기를 픽셀 단위로 조정합니다.
  • H 싱크: H 싱크 너비를 픽셀 단위로 조정합니다.
  • H 극성: 수평 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음)을 조정합니다.
  • V 합계:프레임당 총 라인 수를(라인 단위로) 조정합니다.
  • V 전면 포치: 출력 활성 영역의 끝과 V 싱크의 시작 사이의 오프셋을(라인 단위로) 조정합니다.
  • V 활성: 출력 활성 영역의 세로 크기를(라인 단위로) 조정합니다.
  • V 싱크: V 싱크 너비를(라인 단위로) 조정합니다.
  • V 극성: 수직 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음)을 조정합니다.
  • V 속도: 수직 싱크 펄스(SDI에서는 해당 없음)의 프레임 레이트를 초 단위로 극성(활성 높음 또는 낮음)으로 조정합니다.

참고: 이 값을 변경하면 다른 장치에서 비디오 신호를 감지하지 못할 수 있습니다. 최상의 결과를 얻으려면 항상 VESA 타이밍 계산기를 사용하십시오.

출력 조정 패널 > 커넥터 메뉴

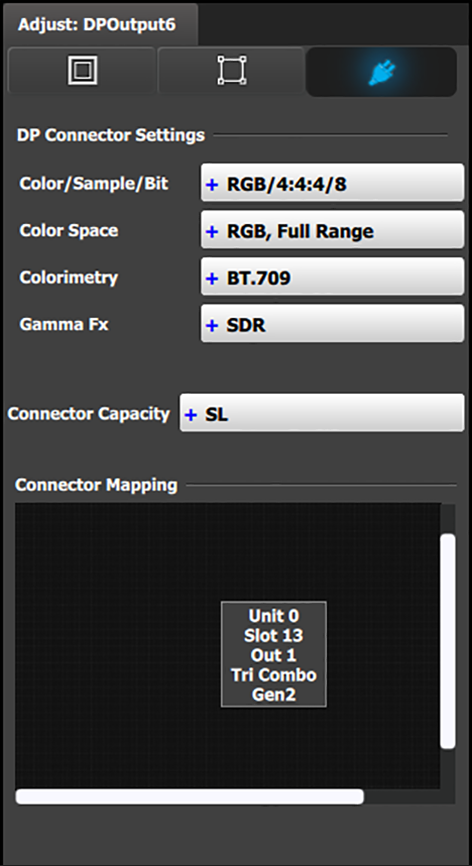

커넥터 메뉴: 출력 조정—DP

DP 1.2 출력:

  • 색상/샘플/비트: 출력 신호의 색 공간(RGB 또는 YCbCr), 샘플링 속도(4:4:4) 및 비트 심도(8, 10 또는 12)를 조정합니다.
  • 색 공간: 색상 범위(RGB 또는 SMPTE, 전체 또는 축소)를 조정합니다.

  • 비색계: 출력에 대한 비색계 ITU-R 권장 사항을 선택합니다.

    사용 가능한 권장 사항은 다음과 같습니다.

    • BT.601(SDTV)
    • BT.709(HDTV)
    • DCI-P3(디지털 영상 프로젝션)

  • 감마 Fx: 출력할 감마 형식을 선택합니다.

    DP 커넥터의 감마 Fx 값은 SDR입니다.

  • 커넥터 용량: 커넥터가 위와 같이 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.

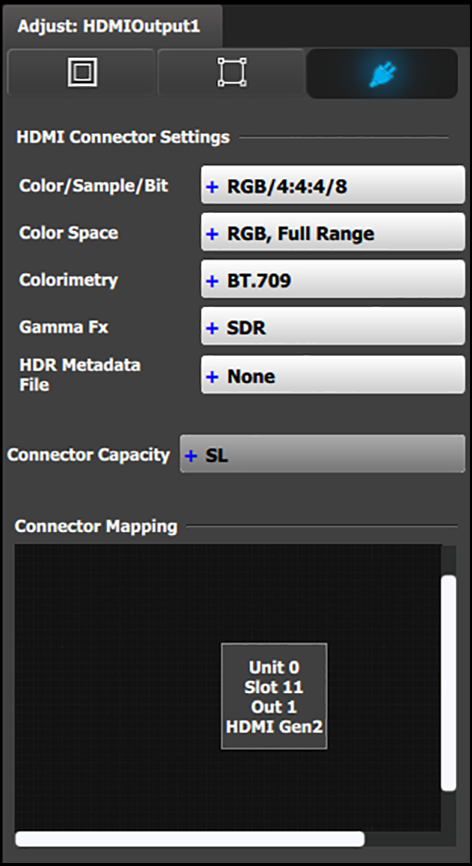

커넥터 메뉴: 출력 조정—HDMI

HDMI 출력:

  • 색상/샘플/비트: 출력 신호의 색 공간(RGB 또는 YCbCr), 샘플링 속도(4:4:4 또는 4:2:2) 및 비트 심도(8, 10 또는 12)를 조정합니다. 연결된 장치의 EDID에 따라 드롭다운 목록이 호환 설정으로 채워집니다.
  • 색 공간: 색상 범위(RGB 또는 SMPTE, 전체 또는 축소)를 조정합니다.

  • 비색계: 출력에 대한 비색계 ITU-R 권장 사항을 선택합니다.

    사용 가능한 권장 사항은 다음과 같습니다.

    • BT.601(SDTV)
    • BT.709(HDTV)
    • BT.2020(UHD) —(HDMI 1.4의 경우 해당 없음)
    • DCI-P3(디지털 무비 프로젝션) —(HDMI 1.4의 경우 해당 없음)

  • 감마 Fx: 출력할 감마 형식을 선택합니다.

    감마 Fx 값은 다음과 같습니다.

    • SDR
    • HLG
    • PQ/HDR10

    참고: HDMI 1.4에 대한 유일한 선택은 SDR입니다.

  • HDR 메타데이터 파일(HDMI 2.0만 해당): PQ/HDR10 형식에 사용할 HDR 메타데이터 파일을 선택합니다.
  • 커넥터 용량: 커넥터가 위와 같이 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.

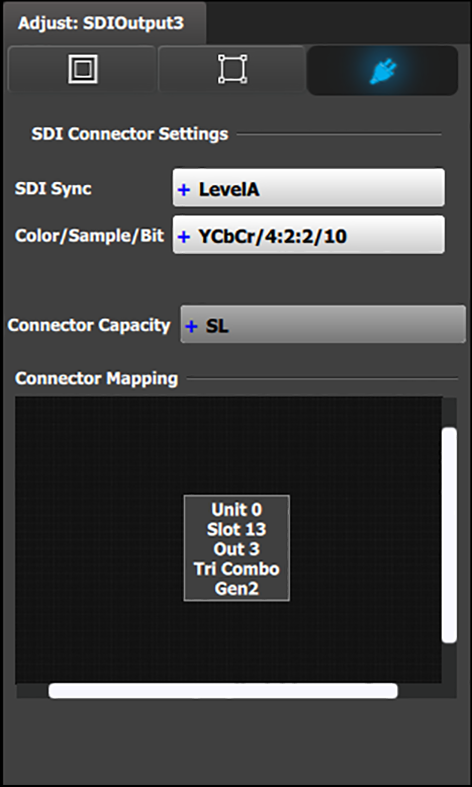

커넥터 메뉴: 출력 조정—SDI

SDI 출력:

  • SDI 싱크(SDI 커넥터 유형과 함께 사용 가능): HD(1.5Gb), 3G(3Gb), 레벨 A, 레벨 B, 레벨 A 2SI 또는 레벨 B 2SI 중에서 선택할 수 있습니다.

  • SDI 싱크 옵션은 출력 형식에 따라 달라집니다. 예를 들면 다음과 같습니다.

    • NTSC/PAL - SDI 유형은 SD만 사용할 수 있습니다.
    • 재생 빈도가 30Hz 이하인 1080i 또는 1080p — SDI 유형은 HD만 사용할 수 있습니다.

    • 재생 빈도가 30Hz 이상인 1080p - SDI 유형은 다음과 같을 수 있습니다.

      • 레벨 A(기본값)
      • 레벨 B
      • 레벨 A 2SI
      • 레벨 B 2SI

      2SI 옵션은 입력/출력 구성에 동일 카드의 SDI 커넥터 4개가 있고 출력 형식이 1920 x 1080 또는 2048 x 1080인 경우에만 사용할 수 있습니다.

  • 색상/샘플/비트: 출력 신호의 색 공간(YCbCr), 샘플링 속도(4:2:2) 및 비트 심도(10)를 조정합니다.
  • 커넥터 용량: 커넥터가 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.
참고: HD(1080i) 또는 3G SDI(1080P)는 기본 탭에서 형식 유형을 선택할 때 실제 선택됩니다.
