일반 사항
싱글 링크, 듀얼 링크(1.5G) 또는 쿼드 링크(3G) 에서 SD, HD 및 3G의 지원과 함께 최대 4개의 독립 SDI 신호를 처리할 수 있습니다.

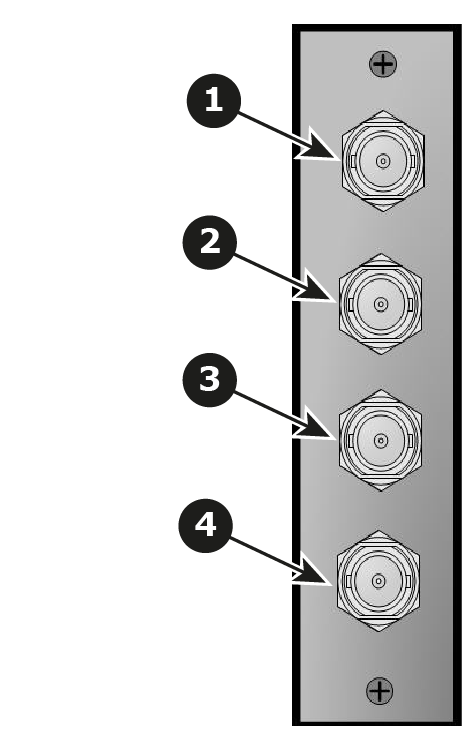

아래의 그림은 SDI 출력 카드의 후면 패널 커넥터를 나타낸 것입니다.
| 1 | BNC 커넥터 — SDI 1 |
| 2 | BNC 커넥터 — SDI 2 |
| 3 | BNC 커넥터 — SDI 3 |
| 4 | BNC 커넥터 — SDI 4 |
4.12 SDI 출력 카드
기능
- 독립 신호 최대 4개까지 제공
- 자동 SD, HD 및 3G SDI 전환
- 싱글 링크 SD/HD/3G SDI 출력
- 쿼드 링크 UHD를 4x HD/3G-SDI 출력으로 출력
사양
지원 형식:
신호 유형 최소 BNC 커넥터 수 카드당 최대 채널 수 표준 예 SD 1 4 SMPTE 259M-C 480i, 576i(NTSC/PAL) HD 1 4 SMPTE 292M 1920x1080 @ 59.94i/50i
1920x1080psf @ 23.98/24/25/29.97/30
720x480 @ 60p/50p
3G 1 4 SMPTE 424M
Barcolink
1920x1080 @ 60p/50p
1920x1200 @ 60p/50p
4K / UHD 4 1 SMPTE 292M
SMPTE 2048-2
이미지 매핑: 사분면
3840x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI
4096x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI
4K / UHD 4 1 SMPTE 424M
SMPTE 2048-2
이미지 매핑: 사분면
3840x2160 @ 50/59.94/60, 4x 3G-SDI
4096x2160 @ 50/59.94/60 60, 4x 3G-SDI
레벨 A 및 B 지원
4K / UHD 4 1 SMPTE ST 425-5 이미지 매핑: 2 샘플 인터리브 세분화(2SI)
3840x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI
4096x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI
3840x2160 @ 50/59.94/60, 4x 3G-SDI
4096x2160 @ 50/59.94/60 60, 4x 3G-SDI
레벨 A 및 B 지원
