이 카드는 싱글 링크 SD, HD 및 3G-SDI 입력을 지원하는 4개의 BNC 커넥터와 쿼드 링크 HD 및 3G-SDI 입력과 같은 울트라 HD(UHD) 형식을 지원합니다.

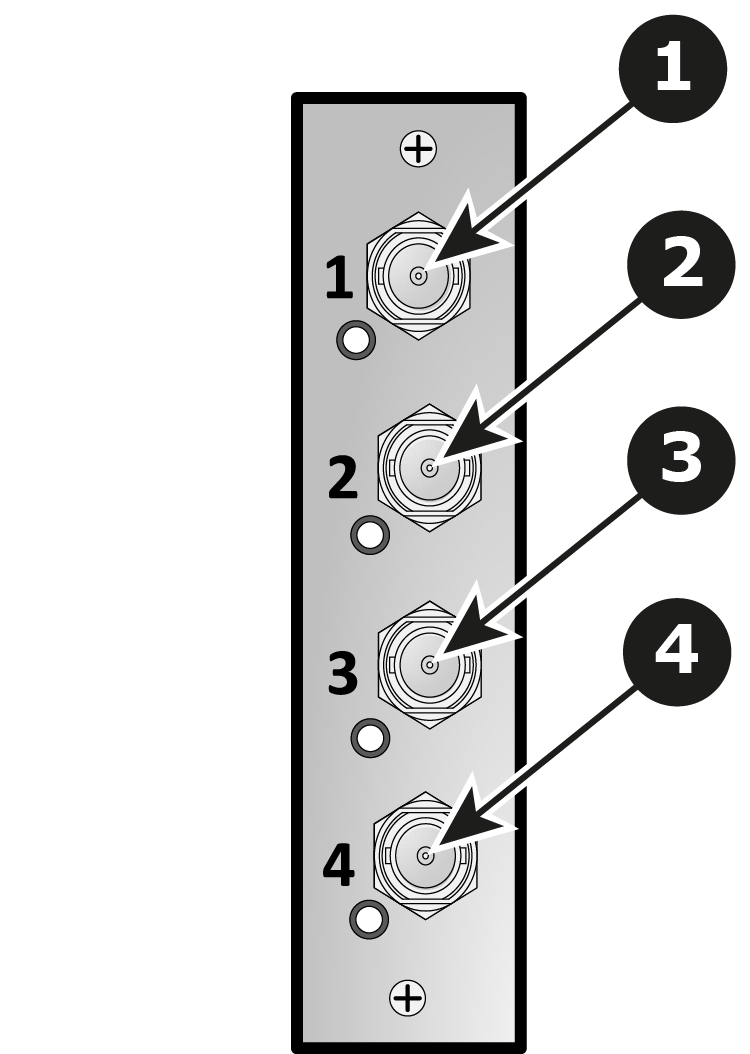

아래의 그림은 SDI 입력 카드의 후면 패널 커넥터를 나타낸 것입니다.
| 1 | BNC 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 SDI 1 |
| 2 | BNC 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 SDI 2 |
| 3 | BNC 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 SDI 3 |
| 4 | BNC 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 SDI 4 |
지원 형식:
| 신호 유형 | 최소 BNC 커넥터 수 | 카드당 최대 채널 수 | 표준 | 예 |
| SD | 1 | 4 | SMPTE 259M-C | 480i, 576i(NTSC/PAL) |
| HD | 1 | 4 | SMPTE 292M | 1920x1080 @ 59.94i/50i 1920x1080psf @ 23.98/24/25/29.97/30 720x480 @ 60p/50p |
| 3G | 1 | 4 | SMPTE 424M Barcolink | 1920x1080 @ 60p/50p 1920x1200 @ 60p/50p |
| 4K / UHD | 4 | 1 | SMPTE 292M SMPTE 2048-2 | 이미지 매핑: 사분면 3840x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI |
| 4K / UHD | 4 | 1 | SMPTE 424M SMPTE 2048-2 | 이미지 매핑: 사분면 3840x2160 @ 50/59.94/60, 4x 3G-SDI 4096x2160 @ 50/59.94/60 60, 4x 3G-SDI 레벨 A 및 B 지원 |
| 4K / UHD | 4 | 1 | SMPTE ST 425-5 | 이미지 매핑: 2 샘플 인터리브 세분화(2SI) 3840x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30, 4x HD-SDI
3840x2160 @ 50/59.94/60, 4x 3G-SDI 4096x2160 @ 50/59.94/60 60, 4x 3G-SDI 레벨 A 및 B 지원 |
