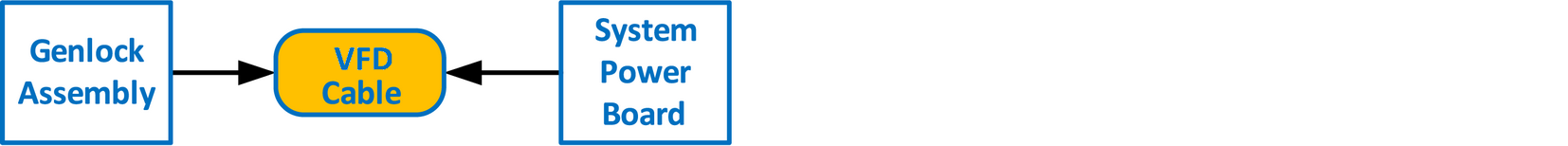

흐름도

참고: 플랫 리본 VFD 케이블은 VFD 어셈블리를 시스템 전원 보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

VFD 케이블 제거 방법

1. 전면 패널 어셈블리를 일부만 분리하고 당겨서 뒤에 있는 케이블이 보이도록 합니다(관련 절차 참조).

2. VFD 커넥터의 측면 래치를 밀어 VFD 케이블을 분리합니다.

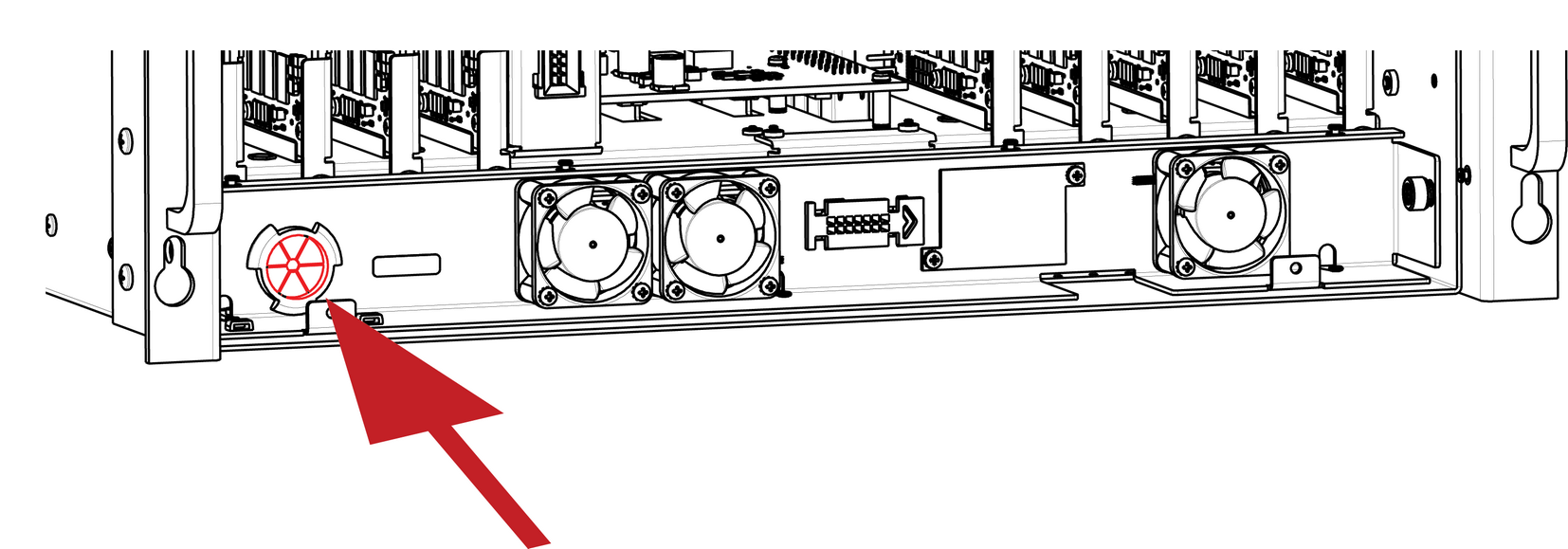

3. 1RU 트레이에 있는 그로밋을 통해 케이블을 부드럽게 밀어 넣습니다.



4. 장치를 거꾸로 뒤집고 하단 패널을 제거합니다(하단 패널 제거 섹션에 제공된 지침을 따르십시오).

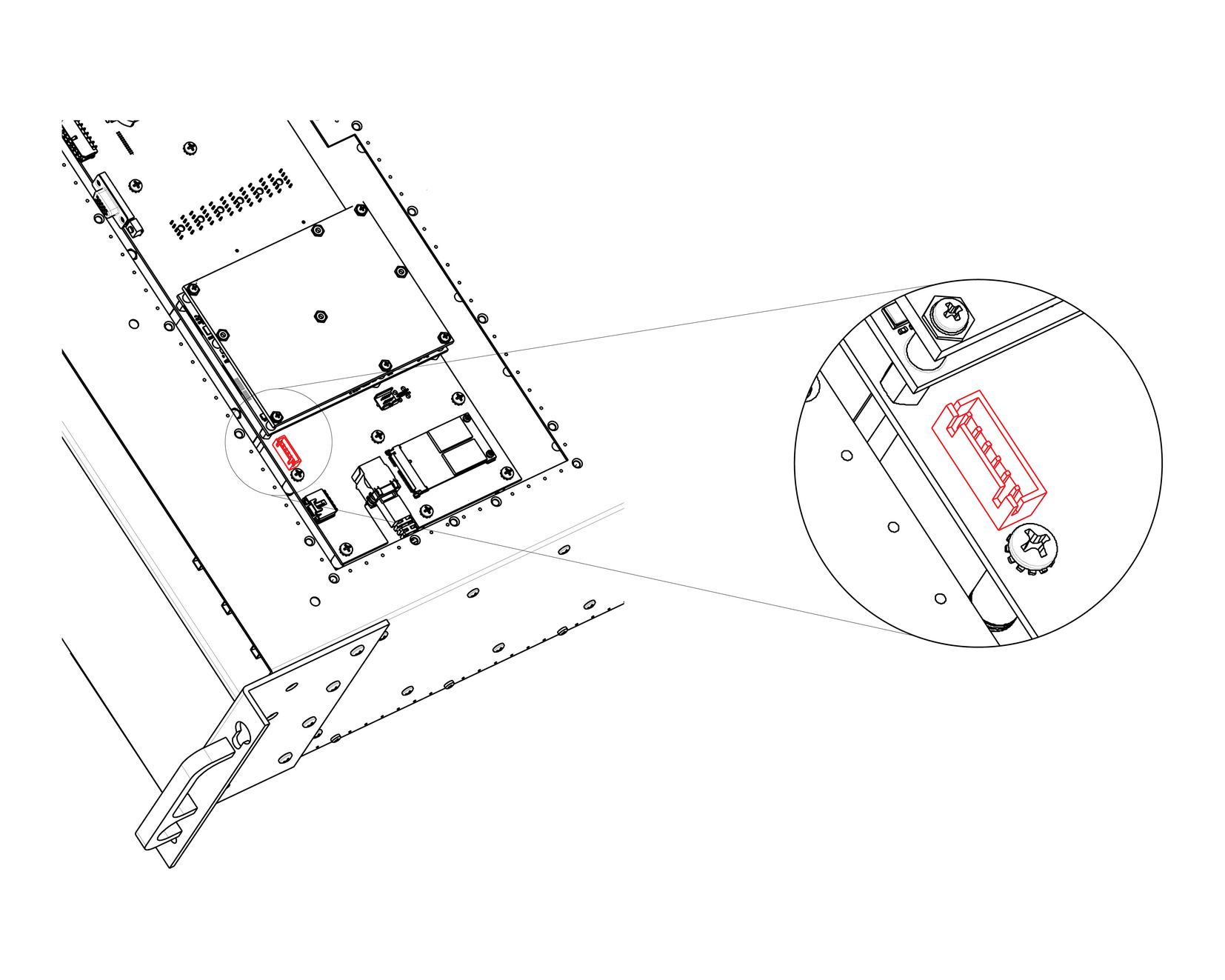

5. 시스템 전원 보드에 꽂혀 있는 VFD 케이블을 찾습니다.



6. 케이블을 장치 밖으로 당겨 빼냅니다.

VFD 케이블 설치 방법

VFD 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
