일반 사항
이 장치에서 발생하는 고장률이 낮기 때문에 EC-200/EC-210 컨트롤러의 부품을 교체해야 하는 경우는 극히 드뭅니다.
참고: 드문 경우이긴 하지만 EC 시리즈 컨트롤러에 서비스가 필요한 경우 장치를 Barco 서비스 부서로 반송하기 전에 이 설명서의 반품 승인 섹션을 참조하십시오.
사용자가 직접 변경해야 할 유일한 부분은 작업등입니다. 작업등은 Barco에서 제공하는 예비 부품입니다(아래 예비 부품 목록 참조).
19.1 정비
EC-200/EC-210 개요
방향 및 주요 구성 요소.
참고: 이 장의 이미지는 EC-200을 나타낸 것이지만 EC-210에도 적용됩니다. EC-200 및 EC-210 제품은 기본적으로 동일한 제품입니다.

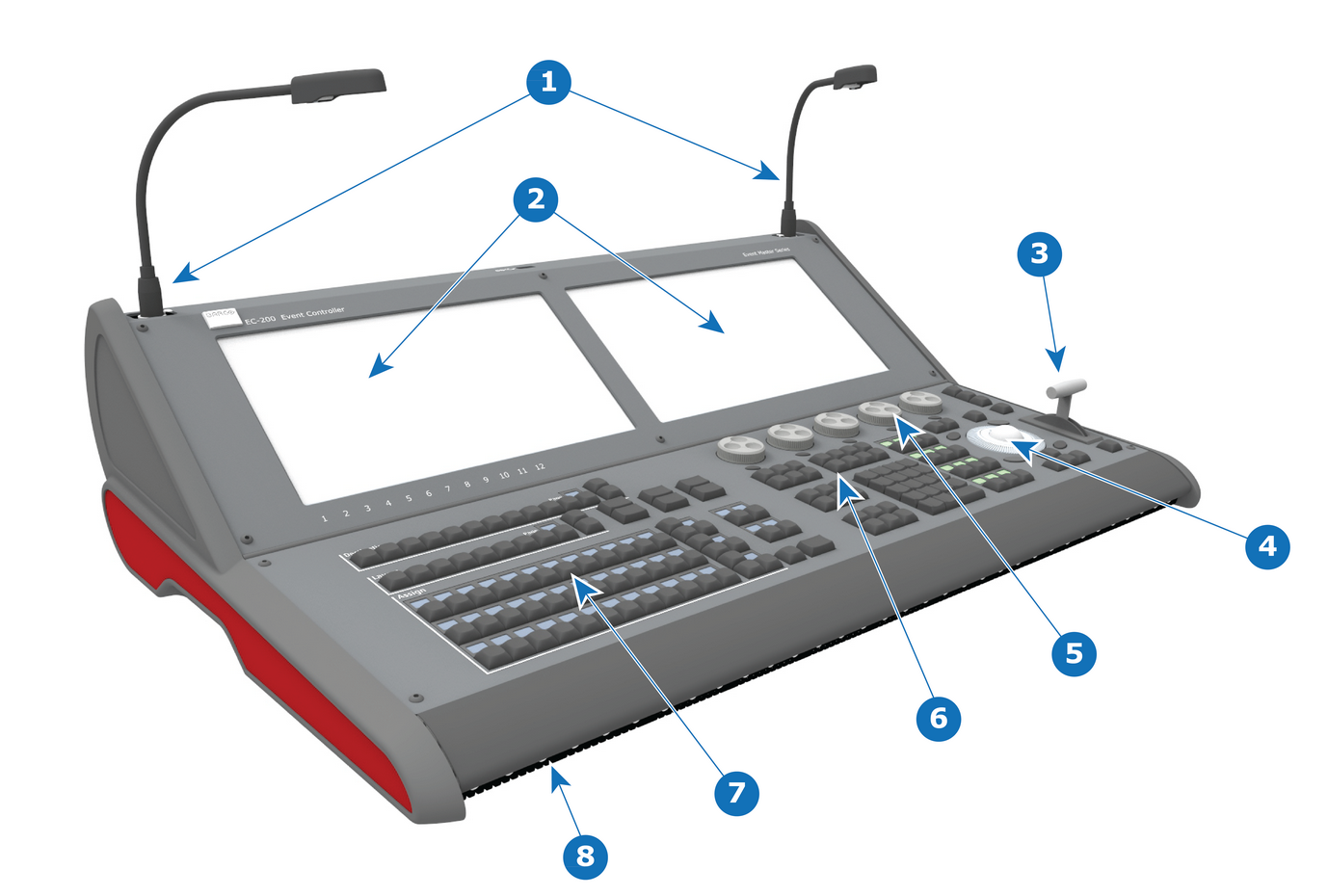

전면:
- 1
- 작업등
- 2
- 터치 스크린
- 3
- T바
- 4
- 마우스+화살표 버튼
- 5
- 로터리 노브
- 6
- 기능 버튼, 상단 기능 및 숫자 패드
- 7
- 프레젠테이션 버튼(대상, 레이어 등)
- 8
- 전면 LED 표시등

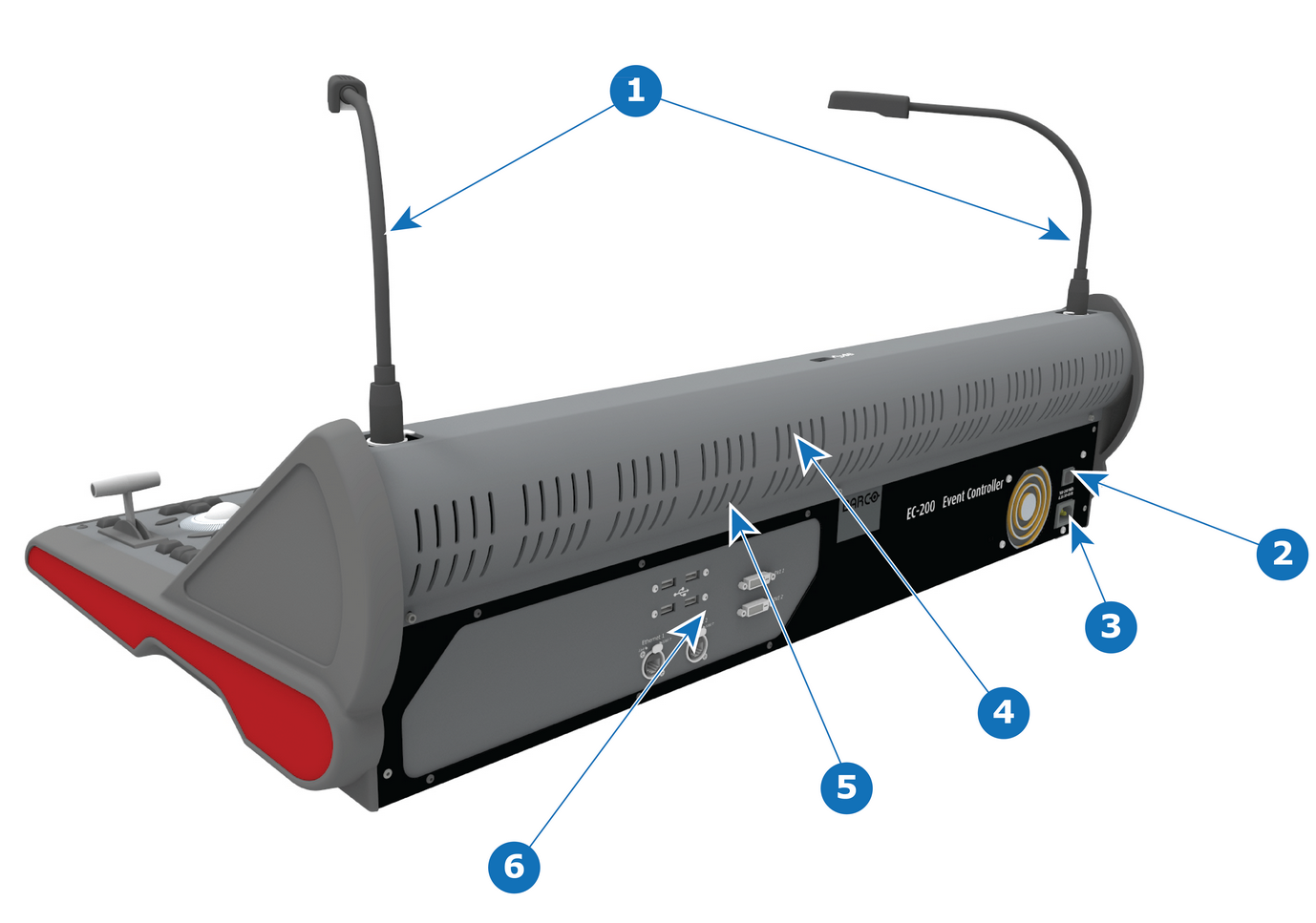

후면:
- 1
- 작업등
- 2
- 전원 스위치
- 3
- 전원 커넥터
- 4
- 후면 팬(후면 통풍구 뒤에 위치)
- 5
- 후면 LED 표시등(후면 통풍구 뒤에 위치)
- 6
- 통신 커넥터
EC-200/EC-210 예비 부품 목록
| 설명 | 각주 |
| KIT DESKLIGHT EC-50 | 작업등 1개(XLR 연결을 통한 유연한 지원) |
