14.20 CPU 모듈

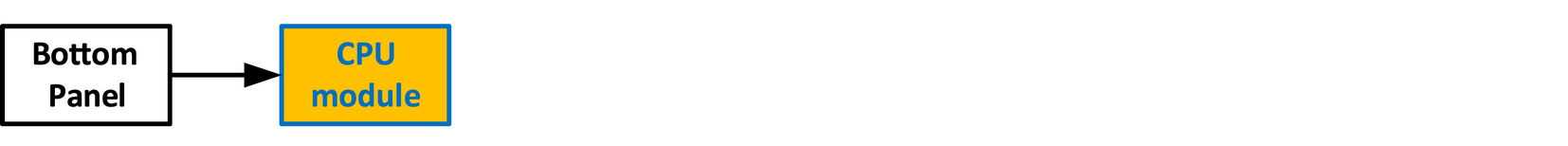

흐름도
이미지 14–55
참고: CPU 모듈 제거를 진행하기 전에 관련 절차에 설명된 대로 하단 패널을 제거해야 합니다.
개요

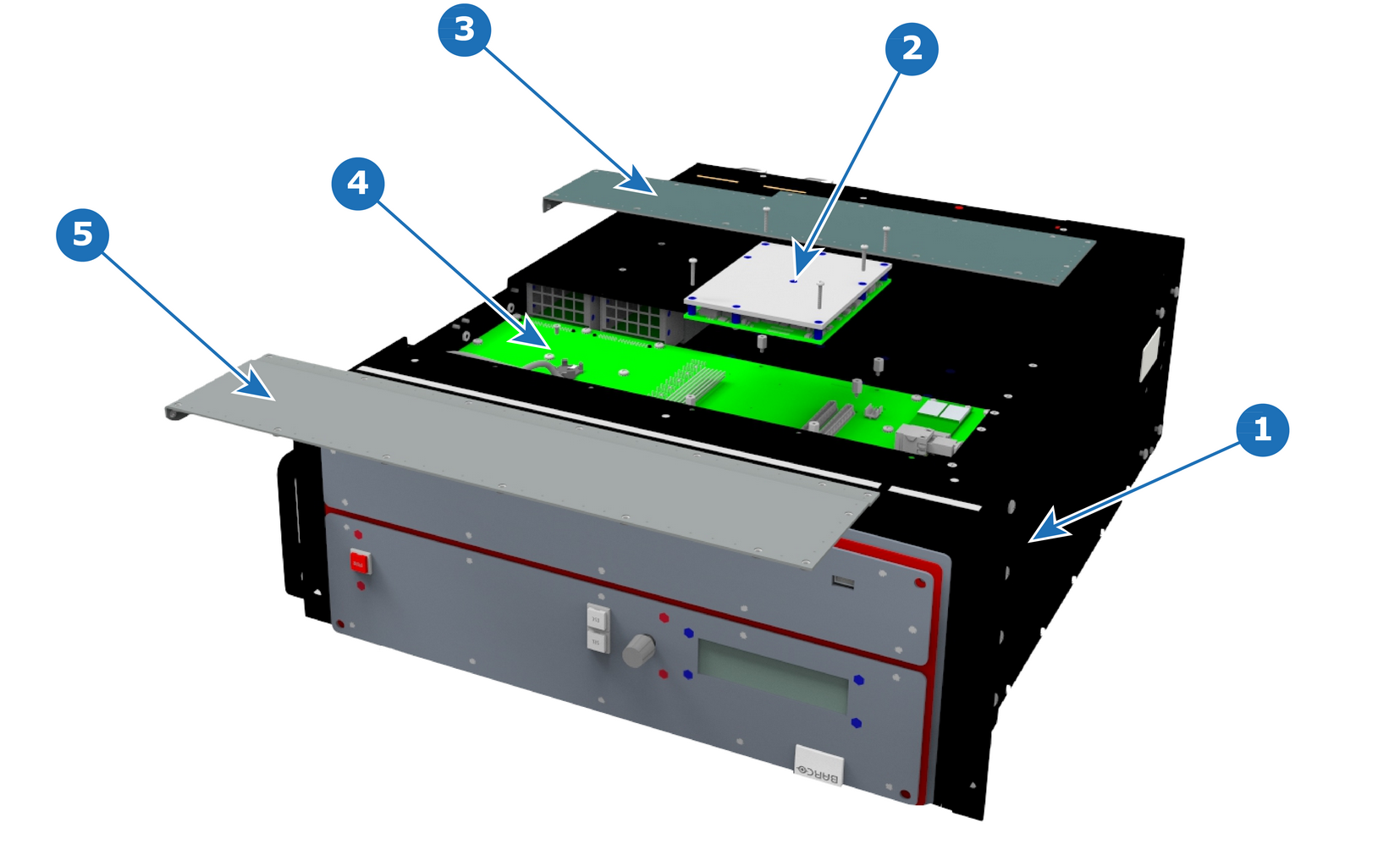

이미지 14–56 CPU 모듈 — E2 Gen 1
1
섀시
2
CPU 모듈
3
하단 패널 1부
4
시스템 카드.
5
하단 패널 2부

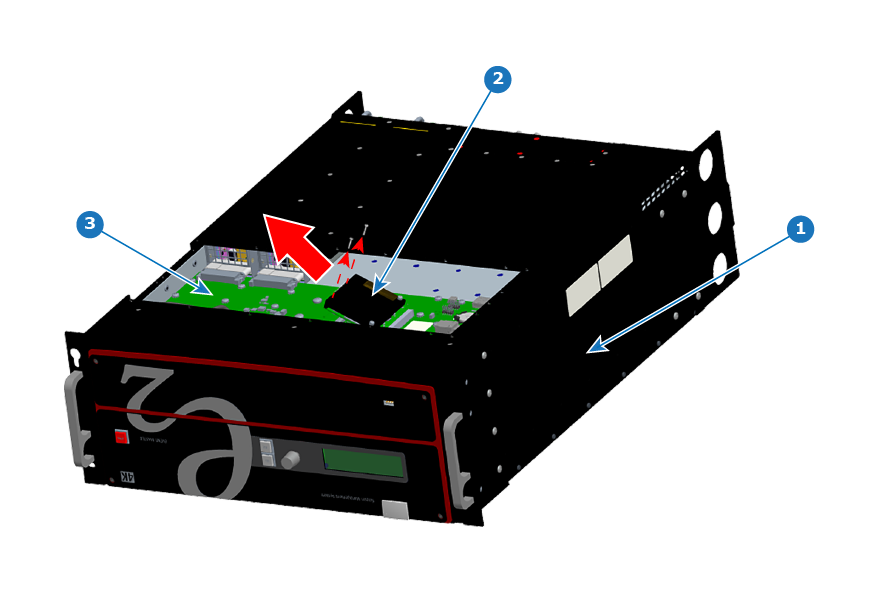

이미지 14–57 CPU 모듈 — E2 Gen 2
1
섀시
2
CPU 모듈
3
시스템 카드
우려되는 부분
CPU 모듈
필수 도구

Phillips 스크루드라이버 #2 1개

E2 Gen 1 CPU 모듈을 분리하는 방법
  1. CPU 모듈을 시스템 카드에 연결하는 5개의 나사를 제거합니다.

  2. CPU 모듈을 들어 올려 조심스럽게 분리합니다.

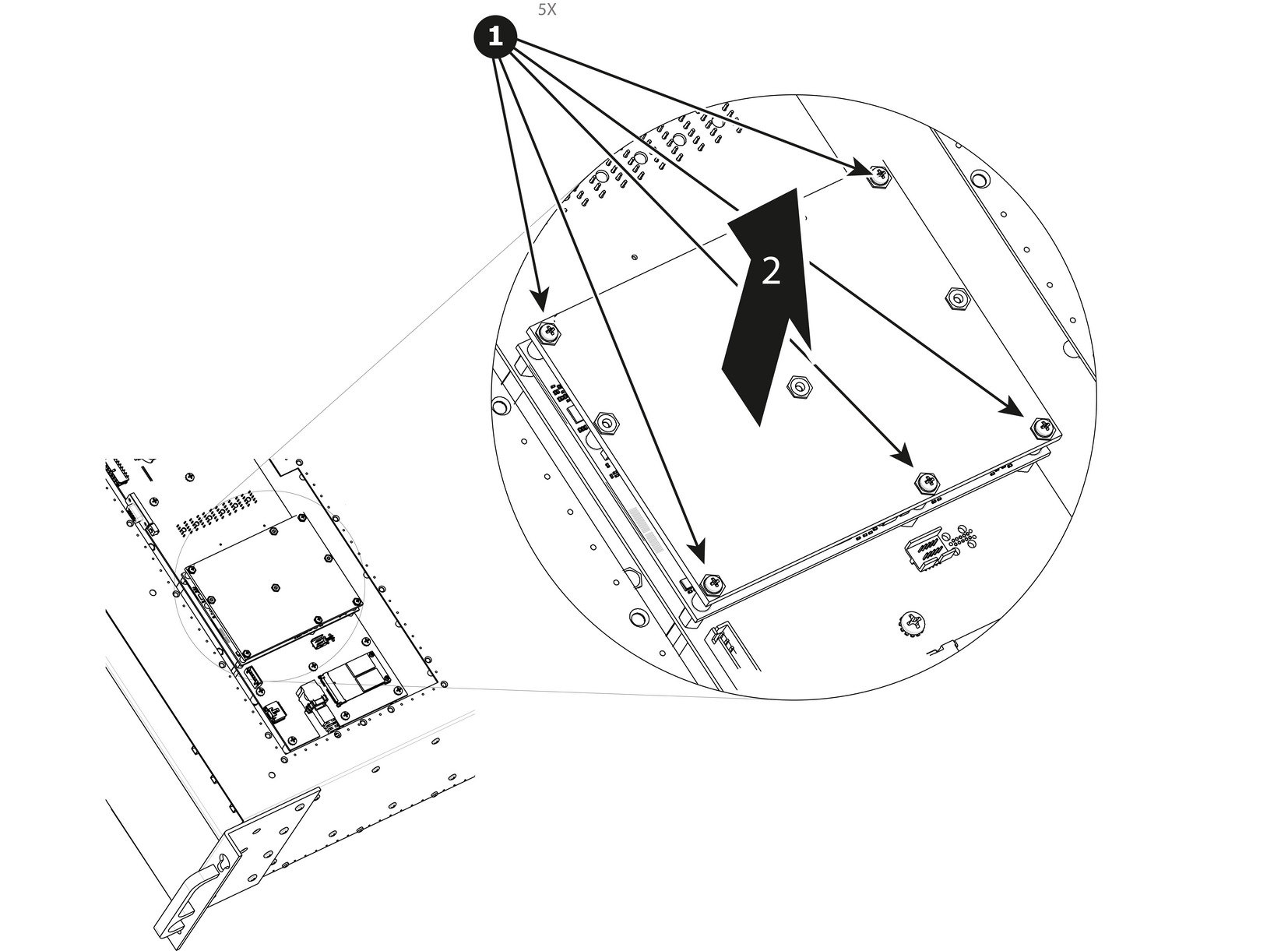

    이미지 14–58 CPU 모듈 제거 — E2 Gen 1
E2 Gen 2 CPU 모듈을 분리하는 방법

  1. CPU 모듈 왼쪽에서 두 개의 나사를 제거합니다.

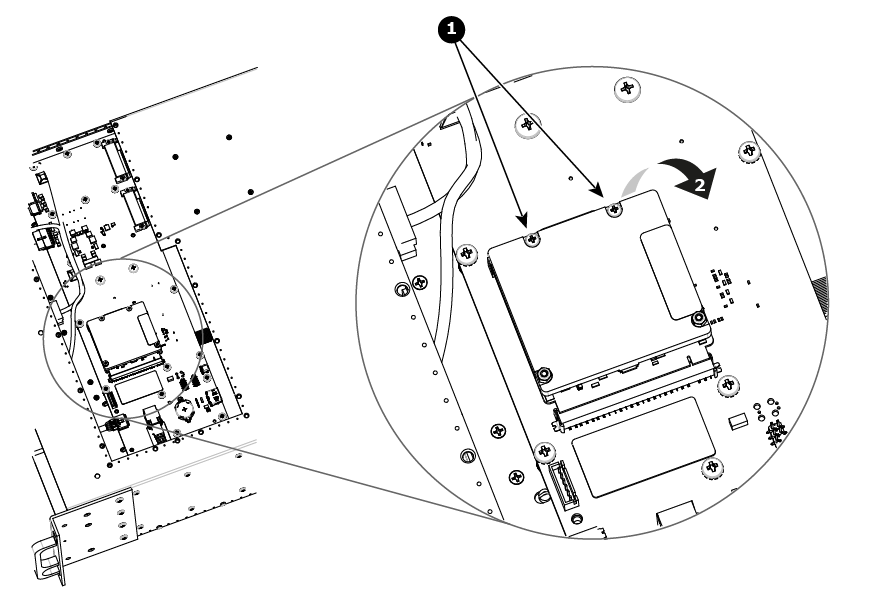

    이미지 14–59 CPU 모듈 제거 — E2 Gen 2
  2. CPU 모듈의 분리된 가장자리를 들어올려 마더보드의 CPU 모듈 커넥터에서 가볍게 당깁니다.

  3. 섀시에서 CPU 모듈을 분리합니다.

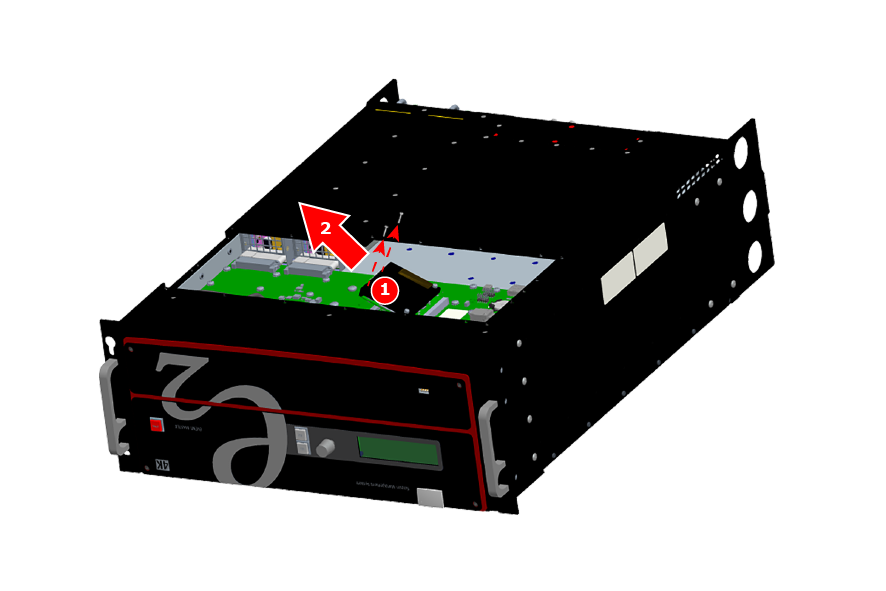

    이미지 14–60 E2 Gen 2 CPU 모듈 제거
CPU 모듈 설치 방법

CPU 모듈을 설치하려면 동일 절차를 역순으로 수행하십시오.
