일반 사항
선택한 시스템과 관련된 일반 매개 변수는 이 영역에서 액세스할 수 있습니다. 사용자는 시스템의 기본 설정 충돌 해결 모드, 기본 속도 및 젠록 모드를 선택할 수 있습니다.

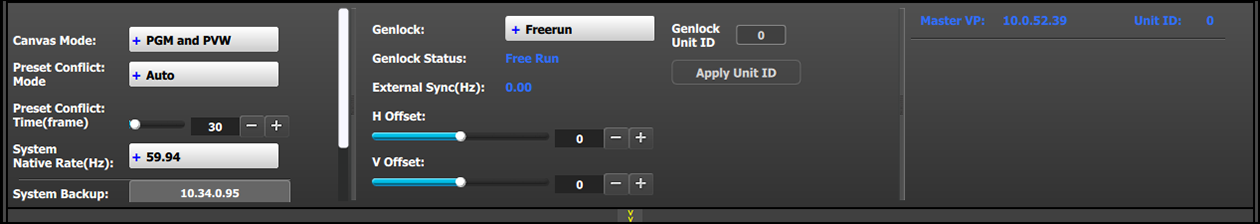

6.10 구성 메뉴 > 시스템 수정자 영역
설명
캔버스 모드: 캔버스 모드에서는 사용자가 "PGM 및 PVW" 캔버스 모드(기본 설정) 와 "PGM 전용" 캔버스 모드 중에서 선택할 수 있습니다.
PGM 및 PVW—(기본값) 본 장치는 스크린 대상이 생성될 때마다 미리 보기(PVW) 및 프로그램(PGM)용으로 최대 20메가픽셀의 캔버스를 예약합니다.
미리 보기 캔버스를 사용하면 변경 내용이 스크린 대상에 출력되기 전에 변경 내용을 미리 볼 수 있습니다.
PGM 전용— "PGM 전용" 모드는 PGM 캔버스의 양을 40메가픽셀로 두 배로 늘리는데, 이 모드에서는 더 이상 PVW용으로 캔버스를 예약하지 않기 때문입니다.
- 시스템에서 더 이상 미리 보기 캔버스를 유지하지 않기 때문에 배경은 프로그램 캔버스(PGM)로 잘립니다. 단, 믹싱 레이어는 여전히 소스 간에 혼합됩니다.
- 크로마 키 기능은 "PGM 전용" 모드에서 사용할 수 없습니다. (루마 키 기능은 "PGM 전용" 모드에서 사용할 수 있습니다.)
캔버스 모드를 업데이트한 후 메뉴 탐색 막대 아래쪽(스크린 왼쪽 가장자리)에 있는 "Save All(모두 저장)" 버튼을 눌러 구성을 저장한 후 시스템이 VPU 카드를 재구성하도록 장치를 소프트 재설정하거나 전원을 껐다 켭니다.
참고: MVR(Multiviewer)에서 사용할 수 있는 최대 캔버스 링크 수는 E2의 경우 8개, S3의 경우 4개입니다.
미리 설정 충돌: 모드—단일 레이어를 사용하는 경우 미리 설정 회수로 현재 프로그램에 있는 소스 레이어가 수정될 때 충돌이 발생할 수 있습니다. 세 가지 미리 설정 충돌 모드 중에서 선택하여 이 충돌을 해결할 수 있습니다.
- 자동—시스템에서 미리 설정을 미리 보기로 정상 회수하고 사용자가 프로그램으로 전환할 때까지 기다리는 데 필요한 작업을 수행합니다.
- 강제 회수—시스템에서 미리 설정을 프로그램으로 직접 회수합니다. 프로그램은 보호되지 않습니다.
사용자 확인—시스템에서 충돌이 감지될 때 수행할 작업을 묻는 팝업을 사용자에게 표시합니다.
사용자 확인 옵션:
- 해결 — 모두 전환 또는 절단: 필요한 작업을 수행하여 충돌을 해결하고 모두 전환 또는 절단을 수행하여 미리 설정을 프로그램에 적용합니다.
- 해결 — 대기: 필요한 작업을 수행하여 충돌을 해결하고 사용자가 모두 전환 또는 절단을 수동으로 누를 때까지 기다립니다.
- 취소: 전체 미리 설정 회수 작업을 취소합니다.
- 꺼짐—시스템에서 미리 설정 회수 충돌에 대한 오류 메시지를 사용자에게 알리지만 문제 해결을 위한 팝업 메뉴가 표시되지 않습니다.
- 미리 설정 충돌: 시간(프레임)모두 전환을 자동으로 수행할 때 시스템에서 사용하는 시간입니다.
시스템 기본 속도(Hz): 시스템 기본 속도(Hz)(사이클 단위: 초). 선택 사용 가능 항목:
23.98 30 59.94 120 24 47.95 60 25 48 100 29,97 50 119.88 장치를 사용할 경우 기본 시스템 속도는 일반 프레임 레이트와 일치해야 합니다.
시스템 백업: 백업 시스템의 IP 주소입니다.
백업 장치의 IP 주소를 입력하고 "Sync(싱크)" 버튼을 눌러 활성 시스템에서 백업 시스템으로 설정을 푸시합니다.
- 젠록: 옵션 자유 실행, 외부로 잠금 또는 장치 ID로 잠금에서 시스템 젠록 모드를 선택합니다.
- 젠록 상태: 시스템의 젠록 모드 상태(잠김 또는 잠김 해제)를 보고합니다.
- H 오프셋: 젠록 상황에 맞게 H 싱크를 오프셋할 수 있습니다. 조정(밀리초)
- V 오프셋: 젠록 상황에 맞게 V 싱크를 오프셋할 수 있습니다. 조정(밀리초)
- 마스터 VP: 로컬 네트워크의 장치 IP 주소를 보고합니다.
- 장치 ID: 장치 ID 번호를 보고합니다. 입력, 출력 또는 레이어로 확장하기 위해 여러 장치가 단일 또는 연결된 시스템으로 작동하는지 식별하는 데 필요한 ID입니다.
