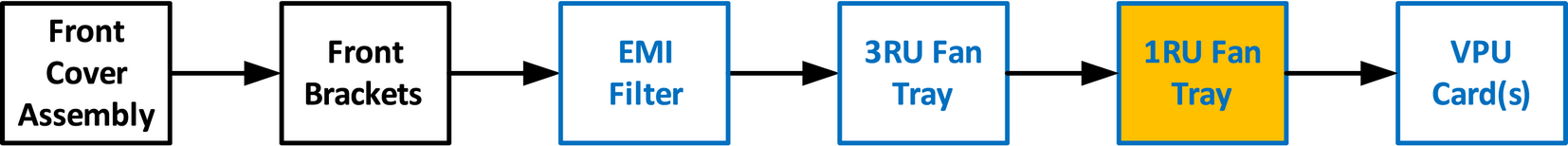

흐름도

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개(선택 사항).

1RU 팬 트레이 제거 방법

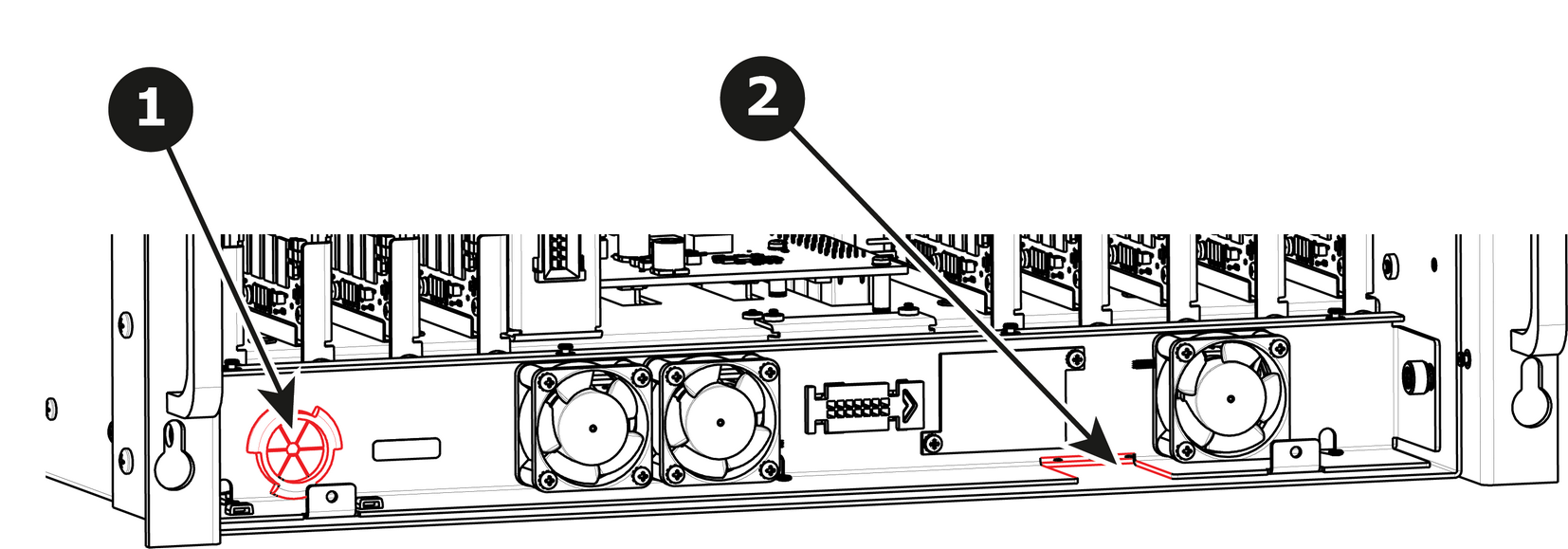

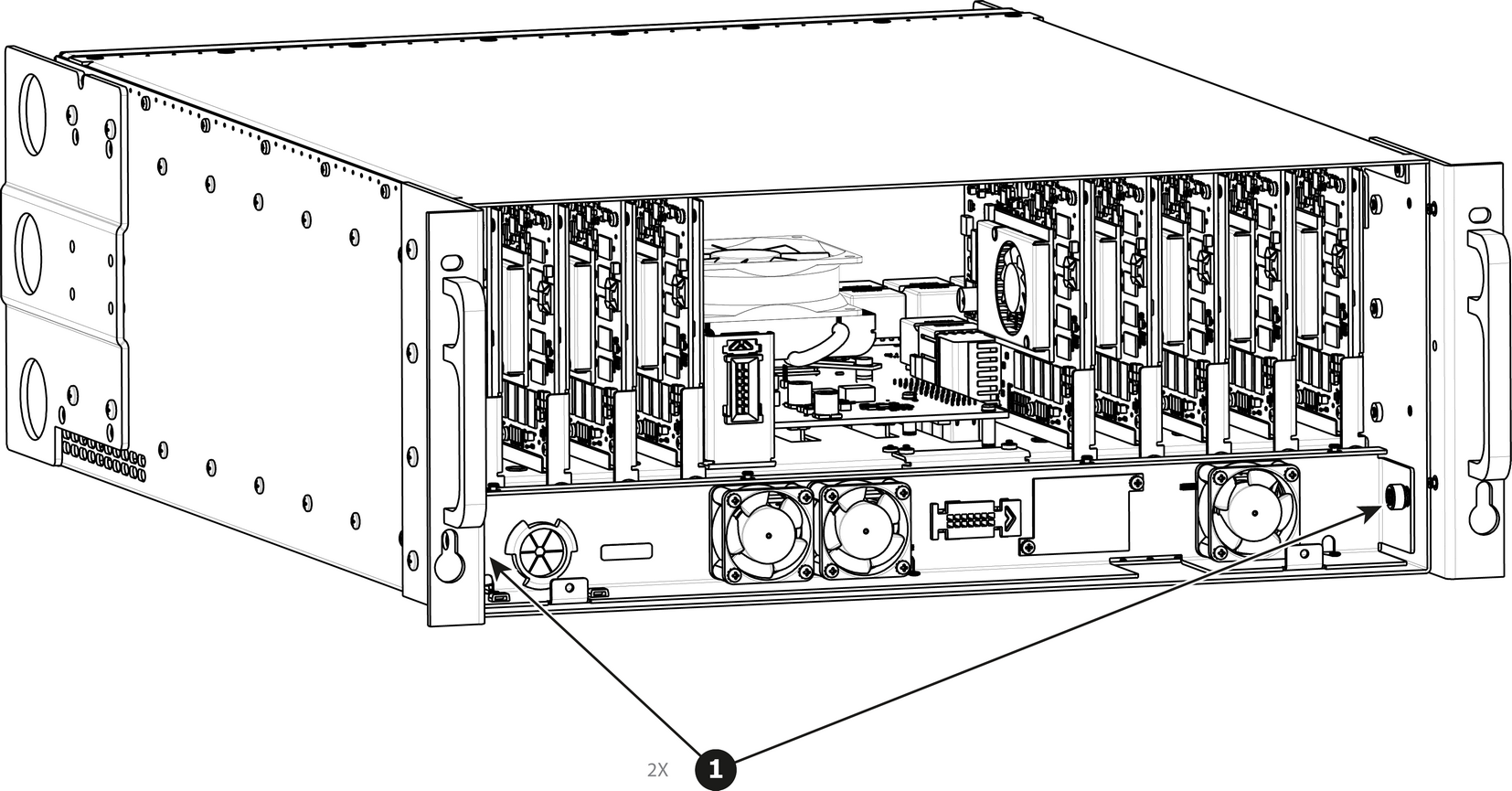

1. 1RU 팬 트레이를 섀시에 고정하는 2개의 손잡이 나사를 풀고 나사를 풉니다.



   참고: 손잡이 나사가 너무 조이면 드라이버가 필요할 수 있습니다.

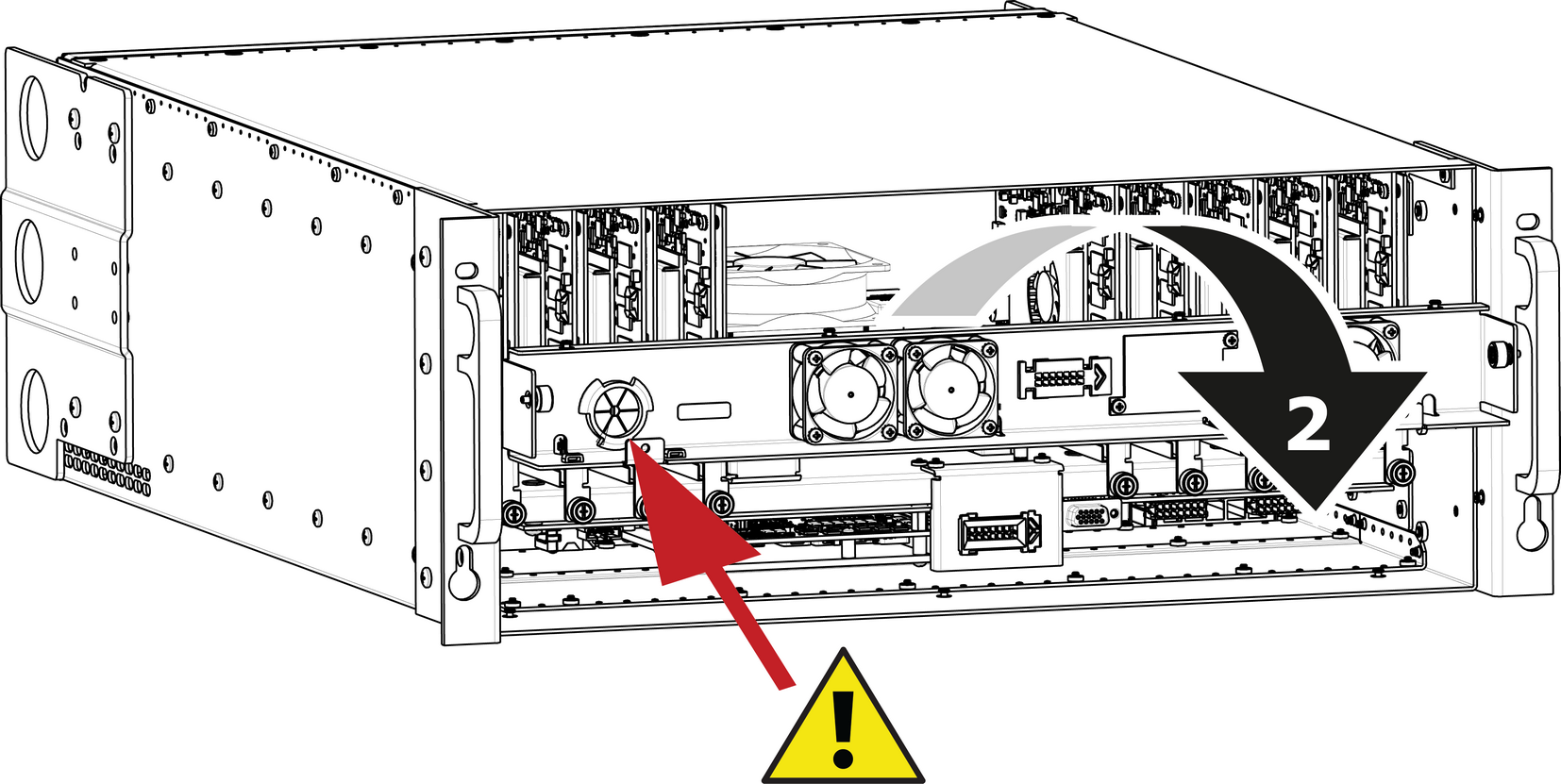

2. 트레이를 꺼냅니다.



   참고: 트레이를 기울여 섀시 측면에 있는 딤플 주위로 이동해야 할 수 있습니다.





   주의: 장치에서 완전히 분리하기 전에 왼쪽에 있는 그로밋을 통해 USB 및 전면 패널 케이블을 조심스럽게 밀어 넣으십시오.

1RU 팬 트레이 설치 방법

동일 절차를 역순으로 수행하고 다음을 추가로 수행하십시오.

1. USB 및 VFD 케이블을 그로밋에 통과시킵니다.



2. 전면 패널 플랫 케이블이 오른쪽에 있는 슬롯을 통과하는지 확인합니다.
3. 팬 트레이 뒤에 있는 커넥터와 팬 트레이 뒤에 있는 브래킷의 커넥터를 정렬하고 두 커넥터가 짝을 이루도록 누릅니다.
