일반 사항

이벤트 마스터 장치(E2, S3 시리즈 및 EX)의 섀시는 랙에 장착되도록 설계되었습니다. 이 장치는 전면 랙마운트 하드웨어와 함께 제공됩니다.

다음 중요 사항을 참고하십시오.

• E2의 높이는 4RU, S3의 높이는 3RU, EX의 높이는 1RU입니다.

• 최대 주변 작동 온도는 40°C입니다.

  참고: EC-200/EC-210의 최대 주변 작동 온도는 35°C입니다.

• 장치를 통한 공기 흐름이 제한되지 않도록 충분한 전면 및 후면 공간을 남겨 두십시오.
• 랙에 장비를 설치할 때는 편중된 무게 분포로 위험한 상황이 발생하지 않도록 사전에 유의하여 무게를 분산시키십시오.
• 적절한 정격 공급 회로에만 장치를 연결하십시오.
• 랙 장착 장비의 안정적인 접지를 유지해야 합니다.
• 랙 나사 4개(별매)를 사용하여 장치를 전면 랙 이어에 걸쳐 랙에 장착합니다. 나사산은 랙 유형에 따라 미터 단위이거나 기타 방식일 수 있습니다.

랙에 E2 설치 방법

다음 단계를 사용하여 랙에 E2 제품을 장착하십시오.

1. E2 제품은 섀시에 설치되지 않은 사이드 레일이 배송 케이스에 포함되어 배송됩니다. 이러한 사이드 레일을 올바르게 설치하고 조정하면 랙 내에서 섀시(및 케이블) 무게를 분산시키는 데 도움이 됩니다. 사이드 레일을 올바르게 조정하려면 다음 단계를 따르십시오.

   1. 제공된 장착 브래킷 2개를 측정하여 후면 랙 레일에 설치합니다.



   2. 전면 및 후면 랙 레일 사이의 거리를 측정합니다. 각 사이드 레일을 E2에 고정하는 장착 나사를 분리한 다음, 필요에 따라 각 사이드 레일의 간격을 조정합니다.



   3. 장착 나사를 다시 설치합니다. 적절하게 조정되면 섀시가 랙에 장착된 후에 각 사이드 레일의 끝이 후면 장착 브래킷의 슬롯에서 돌출됩니다.

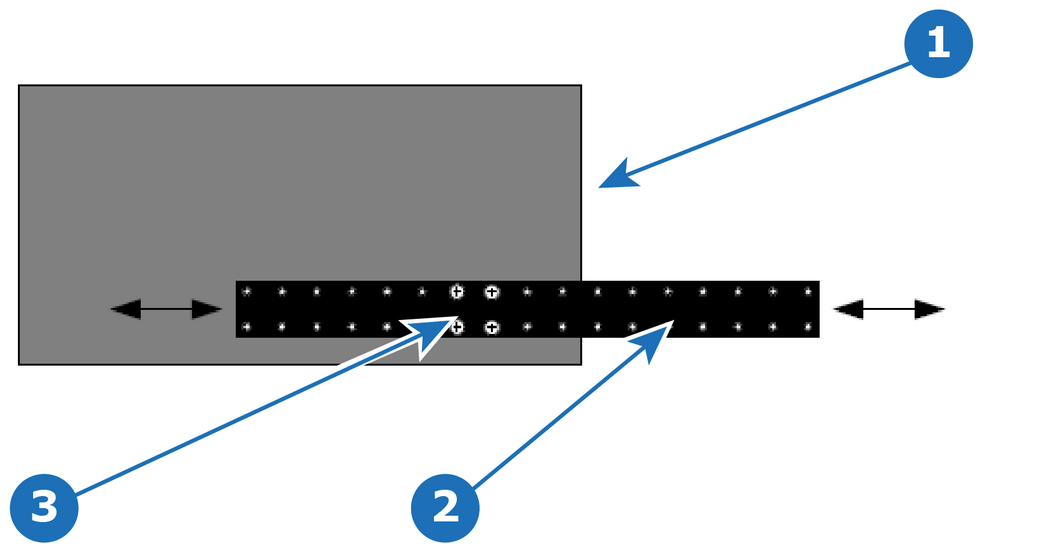

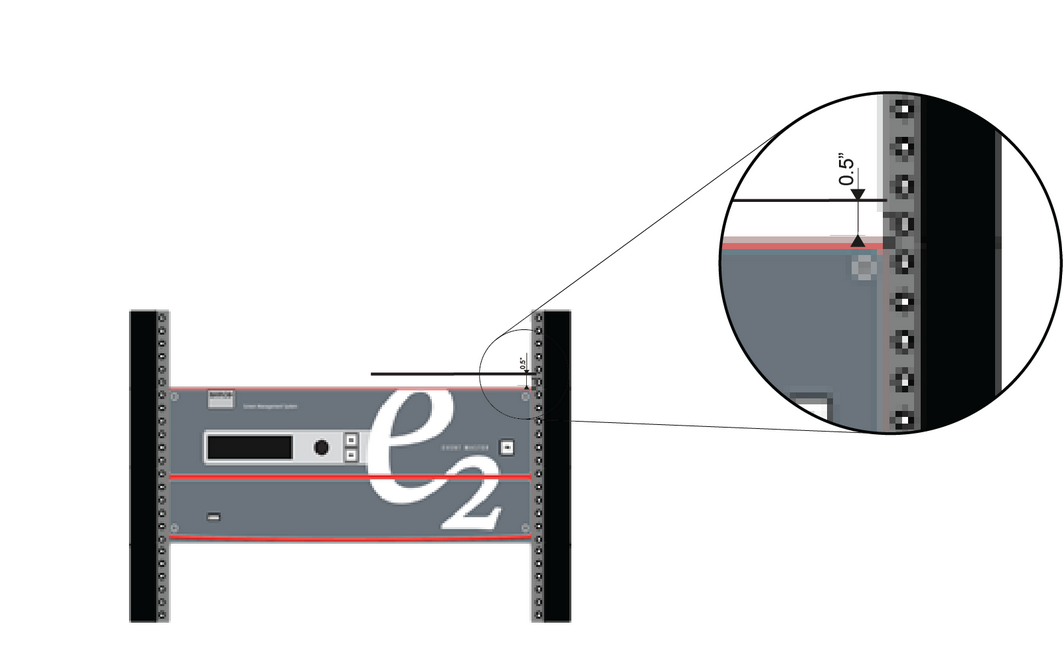

      이 기능을 활용하려면 섀시 위에 최소 1/2인치의 여유 공간이 있어야 합니다.



2. E2의 키홀 슬롯 2개는 랙 나사 2개를 측정하여 장비 랙의 전면 레일에 설치하십시오. 각 나사가 레일 표면에서 약 3/4인치 정도 튀어나오도록 합니다.
3. 섀시를 들어 올리고 받친 상태에서 사이드 레일을 후면 장착 브래킷의 슬롯 안으로 밀어 넣습니다.
4. 섀시를 계속 지지하면서 앞면 레일에 있는 나사를 두 개의 열쇠 구멍으로 밀어 넣고 섀시가 열쇠 구멍 슬롯에 고정되도록 합니다.
5. 아래쪽 나사 두 개를 조인 후 상단 나사 두 개를 랙 레일에 설치하고 조입니다.

랙에 S3 또는 EX를 설치하는 방법

다음 단계를 사용하여 S3 또는 EX를 랙에 장착하십시오.

1. S3 및 EX는 운송 케이스에 사이드 레일이 함께 제공되지만 섀시에 설치되지는 않습니다. 이러한 사이드 레일을 올바르게 설치하고 조정하면 랙 내에서 섀시(및 케이블) 무게를 분산시키는 데 도움이 됩니다. 사이드 레일을 올바르게 조정하려면 다음 단계를 따르십시오.

   1. 제공된 장착 브래킷 2개를 측정하여 후면 랙 레일에 설치합니다.



   2. 전면 및 후면 랙 레일 사이의 거리를 측정합니다. 각 사이드 레일을 섀시에 고정하는 장착 나사를 분리한 다음, 필요에 따라 각 사이드 레일의 간격을 조정합니다. S3는 각 사이드 레일에 4개의 장착 나사를 사용하고 EX는 각 측면 레일에 2개의 장착 나사를 사용합니다.





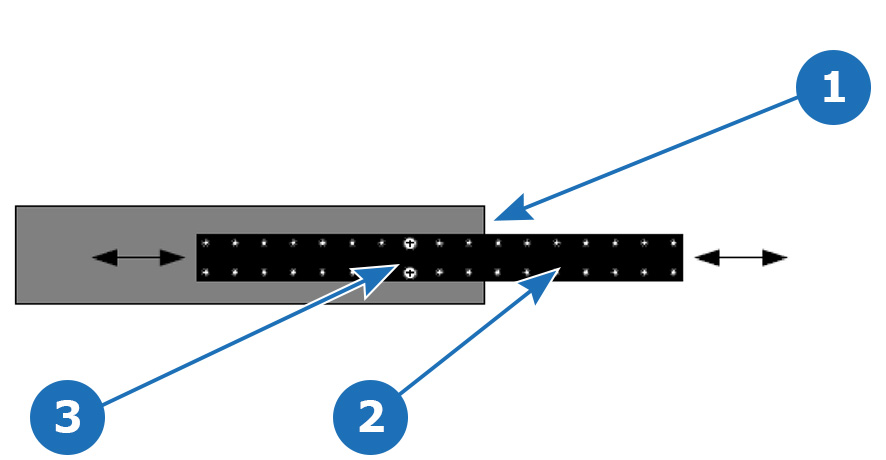

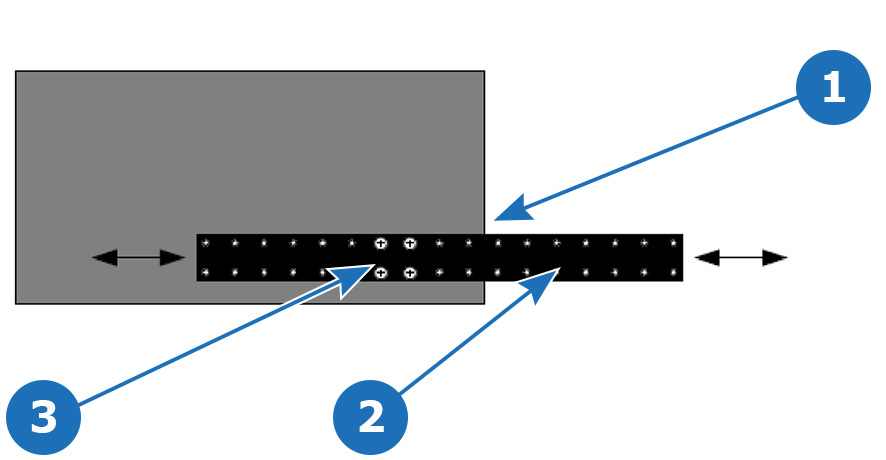

   3. 장착 나사를 다시 설치합니다. 적절하게 조정되면 섀시가 랙에 장착된 후에 각 사이드 레일의 끝이 후면 장착 브래킷의 슬롯에서 돌출됩니다.
2. 섀시를 들어 올리고 받친 상태에서 사이드 레일을 후면 장착 브래킷의 슬롯 안으로 밀어 넣습니다.
3. 섀시를 계속 지지한 상태에서 두 개의 아래쪽 나사를 설치하고 조입니다.
4. 마지막으로, 랙 레일에 두 개의 상단 나사를 설치하고 조입니다.
