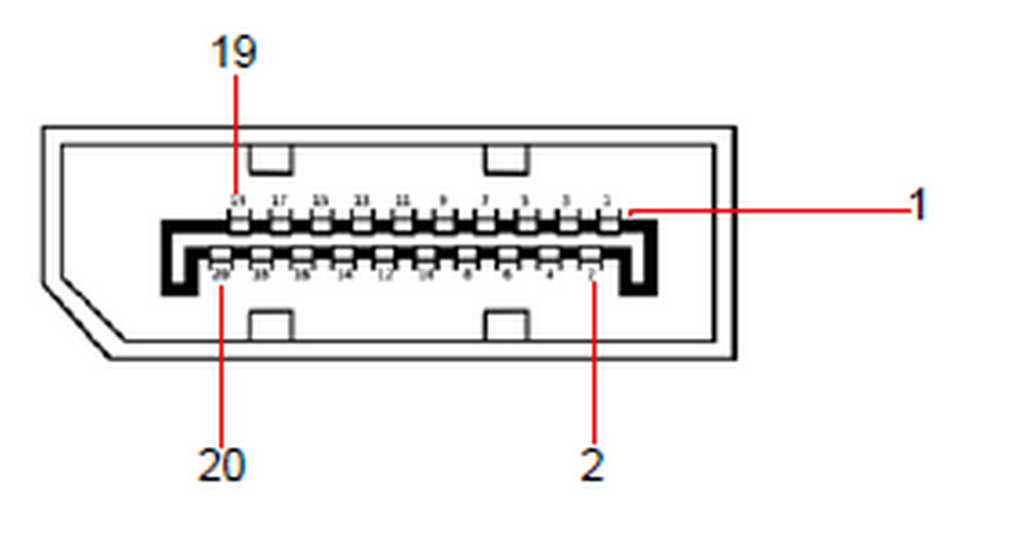

다음 그림은 DisplayPort 커넥터를 나타낸 것입니다.
다음 표에는 DisplayPort 커넥터 핀아웃이 나열되어 있습니다.
| DisplayPort 커넥터 | |||
| 핀 | 신호 | 핀 | 신호 |
| 1 | ML_레인 0(p) | 11 | GND |
| 2 | GND | 12 | ML-레인 3(n) |
| 3 | ML_레인 0(n) | 13 | CONFIG1(접지에 연결됨) |
| 4 | ML-레인 1(p) | 14 | Config2(접지에 연결됨) |
| 5 | GND | 15 | AUX CH (p) |
| 6 | ML_레인 1(n) | 16 | GND |
| 7 | ML-레인 2(p) | 17 | AUX CH (n) |
| 8 | GND | 18 | 핫 플러그 검색 |
| 9 | ML_레인 2(n) | 19 | 리턴(전원에 대한 리턴) |
| 10 | ML_레인 3(p) | 20 | 커넥터용 DP_PWR 전원(3.3 V, 500mA) |

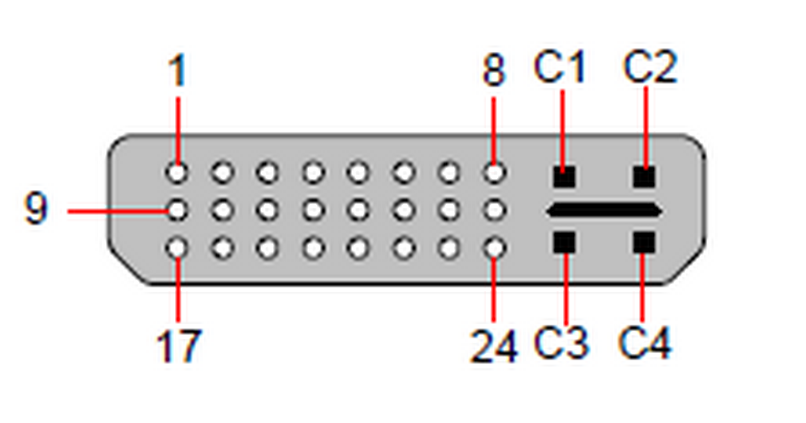

다음 그림은 DVI 커넥터를 나타낸 것입니다.
다음 표에는 DVI 커넥터 핀아웃이 나열되어 있습니다. 참고:
| DVI 커넥터 | |||
| 핀 | 신호 | 핀 | 신호 |
| 1 | T.M.D.S. 데이터 2- | 13 | T.M.D.S. 데이터 3+ |
| 2 | T.M.D.S. 데이터 2+ | 14 | +5V 전원 |
| 3 | T.M.D.S. 데이터 2/4 실드 | 15 | 접지(+5V용) |
| 4 | T.M.D.S. 데이터 4- | 16 | 핫 플러그 검색 |
| 5 | T.M.D.S. 데이터 4+ | 17 | T.M.D.S. 데이터 0- |
| 6 | DDC 클럭 | 18 | T.M.D.S. 데이터 0+ |
| 7 | DDC 데이터 | 19 | T.M.D.S. 데이터 0/5 실드 |
| 8 | 아날로그 수직 싱크 | 20 | T.M.D.S. 데이터 5- |
| 9 | T.M.D.S. 데이터 1- | 21 | T.M.D.S. 데이터 5+ |
| 10 | T.M.D.S. 데이터 1+ | 22 | T.M.D.S. 클럭 실드 |
| 11 | T.M.D.S. 데이터 1/3 실드 | 23 | T.M.D.S. 클럭 + |
| 12 | T.M.D.S. 데이터 3- | 24 | T.M.D.S. 클럭 - |
| MicroCross 핀 | |||
| 핀 | 신호 | 핀 | 신호 |
| C1 | 아날로그 레드 비디오 | C4 | 아날로그 수평 싱크 |
| C2 | 아날로그 녹색 비디오 | C5 | 아날로그 커먼 그라운드 리턴 |
| C3 | 아날로그 파란색 비디오 | ||

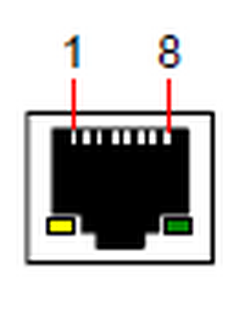

다음 그림은 이더넷 커넥터를 나타낸 것입니다.
다음 표에는 이더넷 커넥터 핀아웃이 나와 있습니다.
| 10/100 Base-T — RJ45 포트 | 1000 Base-T — RJ45 포트 | |||
| 핀 | 페어 | 색상 | 설명 | 설명 |
| 1 | 3 | 흰색/녹색 | TXD+ | TX0+ |
| 2 | 3 | 녹색 | TXD- | TX0- |
| 3 | 2 | 흰색/주황색 | RXD+ | RX0+ |
| 4 | 1 | 파란색 | — | TX1+ |
| 5 | 1 | 흰색/파란색 | — | TX1- |
| 6 | 2 | 주황색 | RXD- | RX0- |
| 7 | 4 | 흰색/갈색 | — | Rx1+ |
| 8 | 4 | 갈색 | — | RX1- |

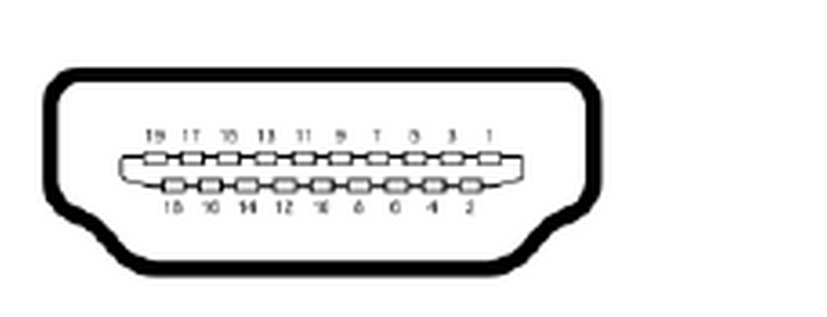

다음 그림은 HDMI 커넥터를 나타낸 것입니다.
다음 표에는 HDMI 커넥터 핀아웃이 나와 있습니다.
| HDMI 커넥터 | |||
| 핀 | 신호 | 핀 | 신호 |
| 1 | TMDS 데이터2+ | 11 | TMDS 클럭 차폐 |
| 2 | TMDS 데이터2 실드 | 12 | TMDS 클럭- |
| 3 | TMDS 데이터2- | 13 | CEC |
| 4 | TMDS 데이터1+ | 14 | |
| 5 | TMDS 데이터1 실드 | 15 | SCL |
| 6 | TMDS 데이터1- | 16 | SDA |
| 7 | TMDS 데이터0+ | 17 | DDC/CEC/HEC 접지 |
| 8 | TMDS 데이터0 실드 | 18 | +5v 전원(최대 50mA) |
| 9 | TMDS 데이터0- | 19 | 핫플러그 감지(모든 버전) 및 HEC 데이터+ |
| 10 | TMDS 클럭+ | ||
