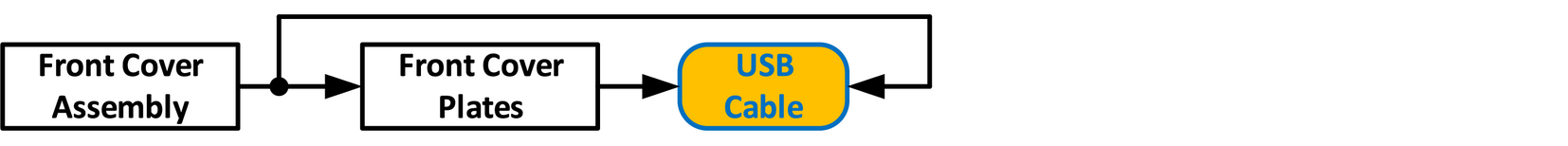

흐름도

참고: USB 케이블은 USB 연장 케이블(시스템-전원 보드에 연결된 케이블) 에 연결되어 있습니다. 이 절차에서는 케이블의 양쪽에서 케이블을 분리하는 방법에 대한 지침을 제공합니다.

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버
• 너트 소켓.

USB 케이블 제거 방법

1. 전면 덮개 어셈블리를 완전히 분리하여 장치에서 분리합니다(관련 절차 참조).
2. USB 확장 케이블에서 USB 케이블을 분리합니다(케이블의 반대쪽은 시스템 전원 보드에 연결됨).
3. VFD 어셈블리 및 전면 패널 보드에서 VFD 및 전면 키보드 패널 케이블을 분리합니다.
4. 전면 패널 인클로저를 아래로 향하게 하여 평평한 곳에 놓습니다.

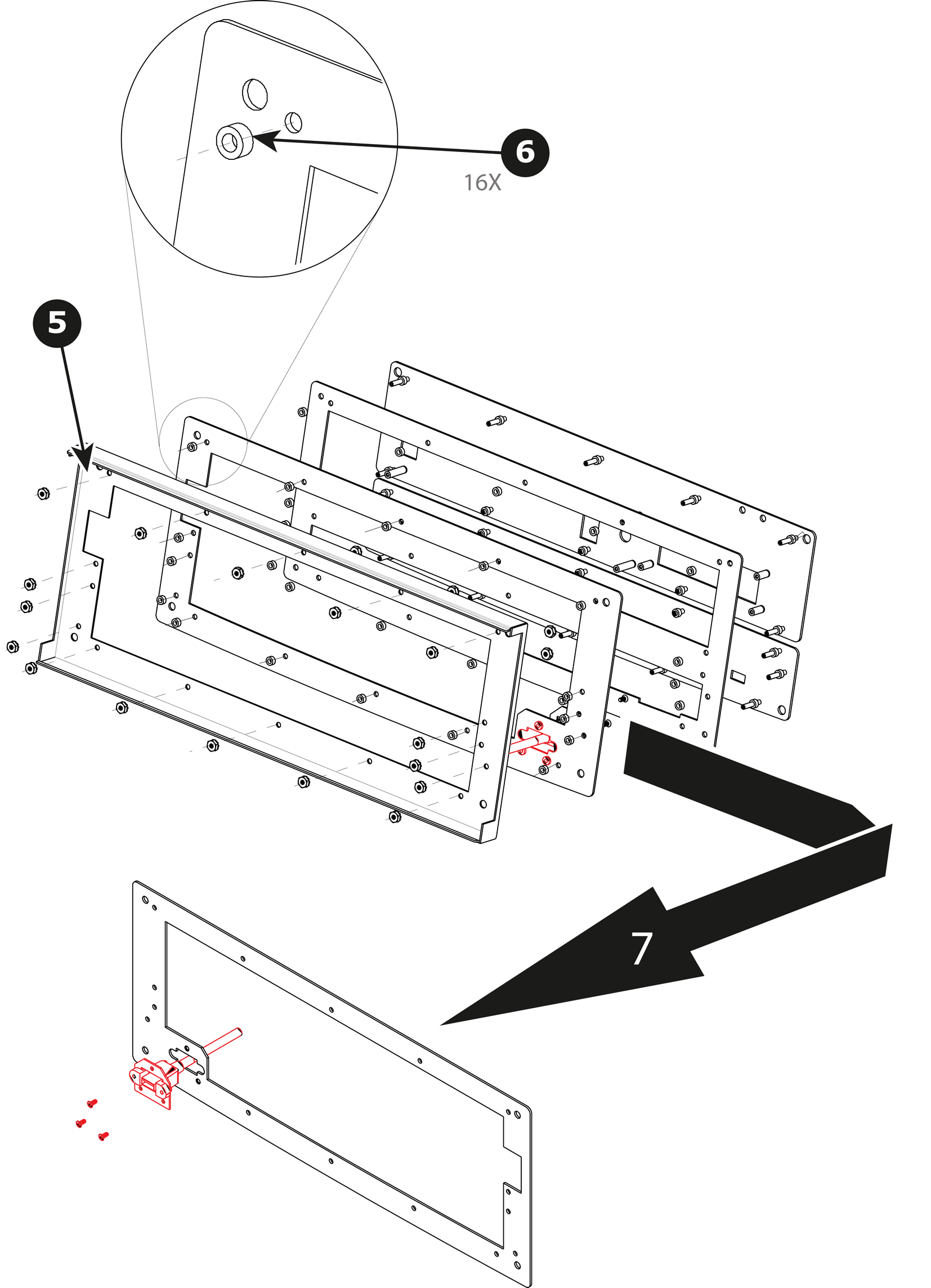

5. 너트 소켓을 사용하여 첫 번째 플레이트를 어셈블리에 부착하는 16개의 너트(6-32)를 제거합니다.

6. 방금 제거한 플레이트 아래에 있는 16개의 스페이서를 분리하여 따로 보관합니다.



7. 너트를 제거한 후 노출된 플레이트를 제거합니다.

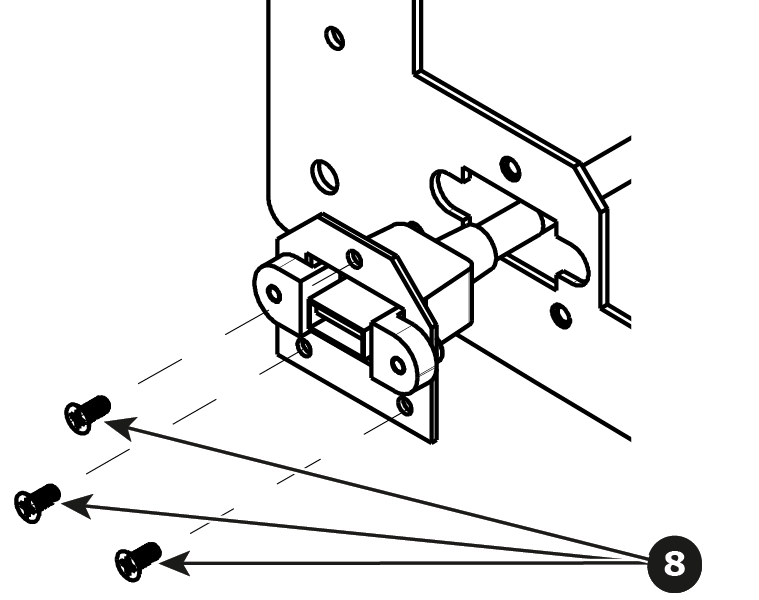

8. USB 케이블을 금속판에 고정하는 세 개의 나사를 제거합니다.



9. USB 케이블을 분리합니다.

USB 케이블 설치 방법

USB 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
