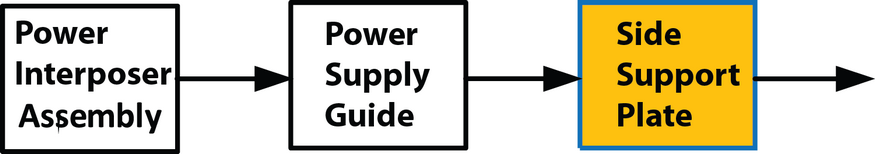

흐름도

개요

필수 도구

Phillips 스크루드라이버 #2 1개

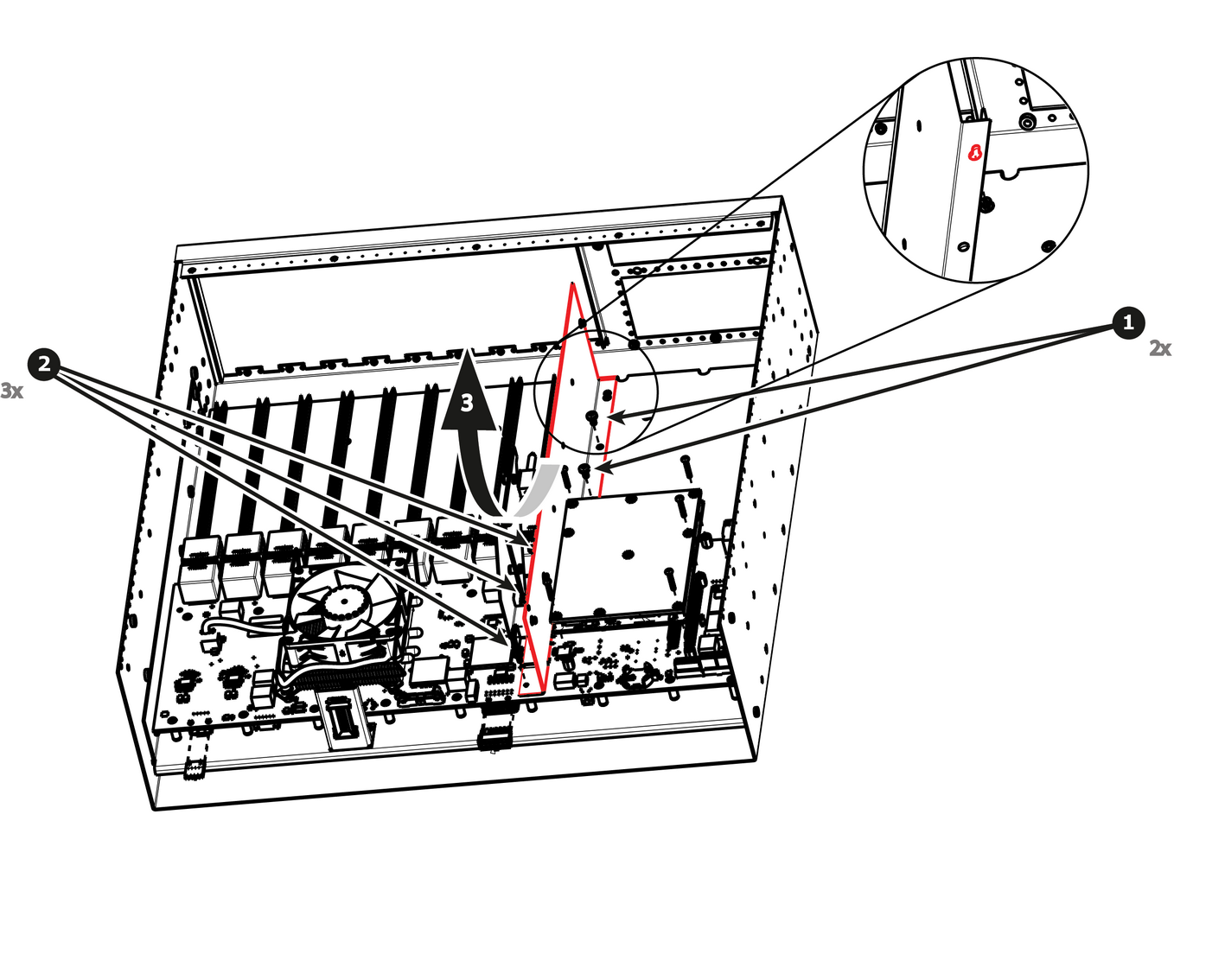

측면 지지대 플레이트 제거 방법

1. 측면 지지대 플레이트를 마더보드 마운트에 부착하는 팬 헤드 SEMS 나사 2개(6-32x0.25 — 스테인리스 스틸)를 제거합니다.
2. 측면 지지대 플레이트를 마더보드 마운트에 부착하는 팬 헤드 SEMS 나사 3개(4-40x0.25 — 스테인리스 스틸)를 제거합니다.

3. 측면 지지대 플레이트(이 제품은 열쇠 구멍을 통해 마더보드 마운트와 정렬됨)를 앞으로 이동시킨 후 측면 지지대 플레이트를 조심스럽게 당겨 장치에서 분리합니다.





   참고: 팬 전원 케이블을 제자리에 고정하는 케이블 타이를 풀어야 할 수 있습니다.

측면 지지대 플레이트 설치 방법

측면 지지대 플레이트를 설치하려면 동일 절차를 역순으로 수행하십시오.

참고: 측면 지지대 플레이트 하단에 열쇠 구멍이 뚫려 있어 설치가 훨씬 쉬워집니다. 이전 도면의 세부 사항을 참조하십시오.
