6.8 구성 메뉴 > 네트워크 리소스 영역

일반 사항

시스템 구성 페이지의 이 부분에서는 로컬 네트워크에서 사용할 수 있는 장치를 나열하고 식별할 수 있습니다.

설명

이 영역의 패널에는 세 개의 탭이 있습니다.

  • 검색됨: 선택한 시스템에 관계없이 로컬 네트워크에서 검색된 모든 장치를 나열합니다.
  • 사용 중: 선택한 시스템의 장치를 나열합니다.
  • 통신 설정: EM GUI가 EC-200 컨트롤러에서 실행되고 있는 경우 이 탭은 EC-50 이 대형 컨트롤러에 연결되어 있는지 감지하고 표시합니다.

참고: 검색됨 탭을 선택하면 이벤트 마스터 도구 세트 소프트웨어가 네트워크를 통해 계속해서 UDP 브로드캐스트를 전송하여 장치를 찾습니다(5초마다).

장치 이름 옆의 LED는 장치의 상태를 나타냅니다.

  • 노란색: 네트워크에서 찾았지만 할당되지 않았습니다.
  • 녹색: 할당되었으며 현재 통신 포트가 열려 있거나 활성화되어 있습니다.
  • 빨간색: 지정되었으나 현재 통신 시도 중 오류가 발생했습니다(심장 박동 통신 실패, TCP 연결 끊김 등).

  • 주황색: 장치에 구성 오류가 있습니다.

    • 입력/출력 카드가 올바르지 않습니다. 카드 배치 규칙 및 오류 색상 코드의 아래 해당 섹션을 참조하십시오.
    • 입력/출력 구성이 실제 장치와 일치하지 않습니다. 카드 배치 규칙 및 오류 색상 코드의 해당 구성 섹션을 참조하십시오.

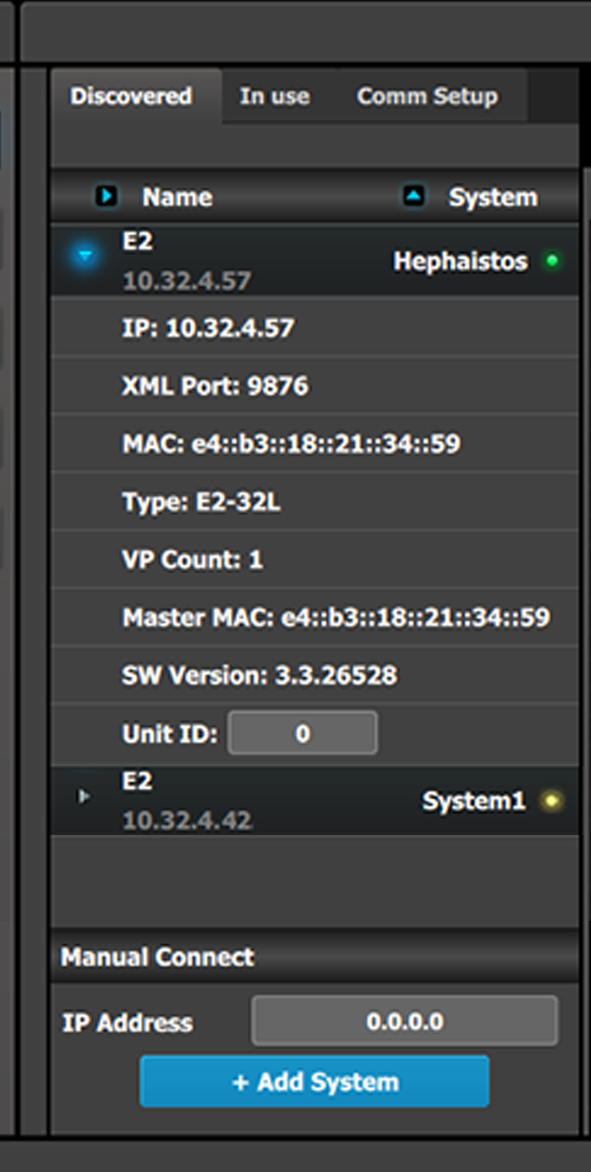

각 장치의 작은 화살표를 누르면 장치의 세부 정보 메뉴가 열리고, 특히 장치가 연결될 때 사용되는 장치의 ID가 표시됩니다.

대부분의 경우 장치가 자동으로 감지되므로 사용자는 끌어서 놓기 동작을 통해 시스템 다이어그램에 새 장치를 추가하기만 하면 됩니다(아래의 선택한 시스템에 장치를 추가하는 방법 참조). 단, 네트워크 통신의 특정 상황에서는 이벤트 마스터 호환 장치의 일반 UDP 기반 자동 감지가 작동하지 않을 수 있습니다. 방화벽이나 엄격하게 구성된 스위치가 그 예입니다. 이 경우 수동 직접 TCP/IP 요청을 특정 IP 주소로 보낼 수 있습니다(아래의 선택한 시스템에 장치를 수동으로 추가하는 방법 참조).

선택한 시스템에 장치를 추가하는 방법
  1. 선택한 시스템에 할당할 장치를 마우스 왼쪽 버튼으로 클릭합니다.

  2. 시스템 다이어그램 영역으로 끌어옵니다.

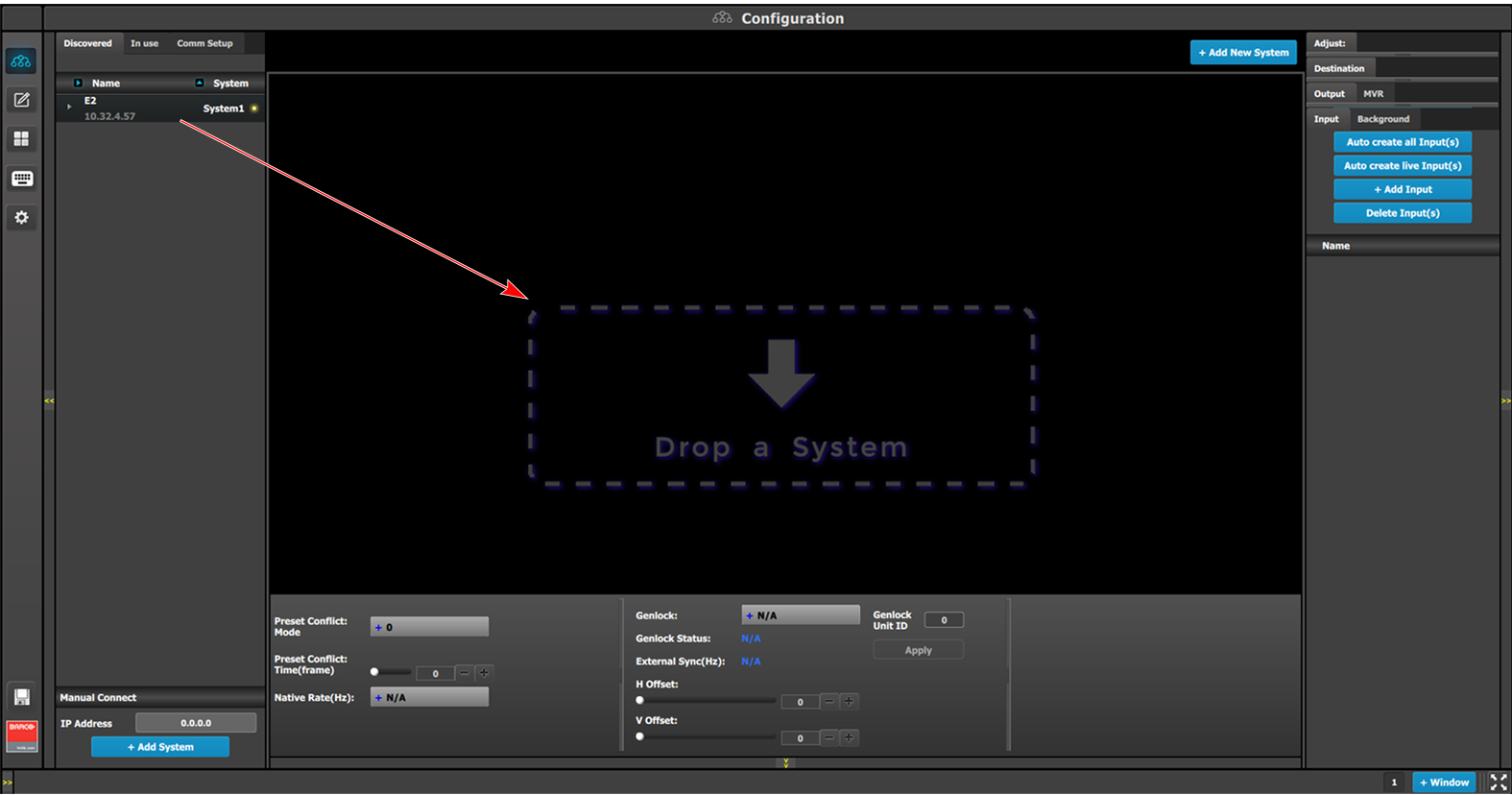

    이미지 6–7
선택한 시스템에 장치를 수동으로 추가하는 방법

장치를 수동으로 추가하려면 "수동 추가" 섹션을 사용하십시오.

  1. IP 주소를 입력합니다.

  2. "Add(추가)" 버튼을 누릅니다.

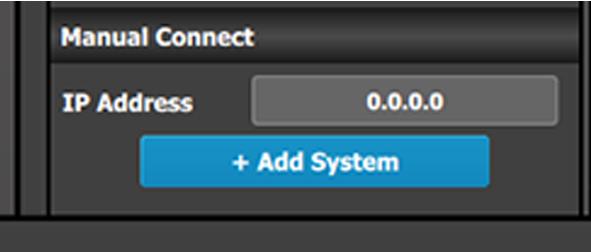

    이미지 6–8

    장치가 추가되고 장치에서 사용 가능한 구성을 검색합니다.
