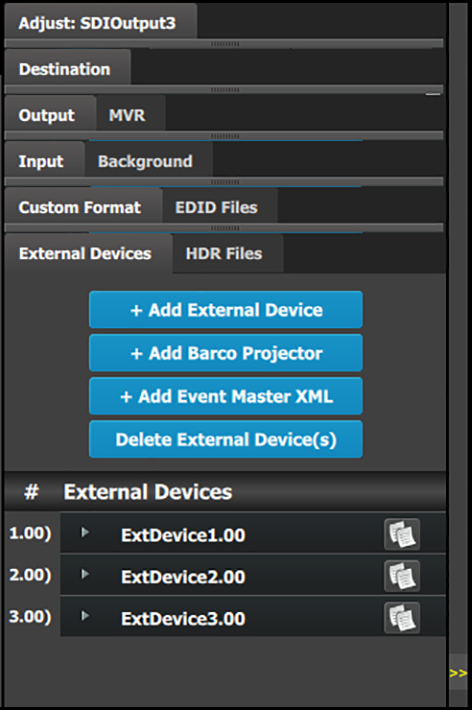

이 메뉴의 구성은 다음과 같습니다.

• 한 번에 최대 12개의 외부 장치를 수동으로 추가할 수 있는 + 외부 장치 추가 버튼.
• 네 가지 기본 명령(셔터 열기/닫기 및 광원 켜짐/꺼짐)으로 Pulse 프로젝터를 추가할 수 있는+Barco 프로젝터 추가 버튼.
• +이벤트 마스터 XML 추가 버튼.
• 선택한 외부 장치를 삭제하는 외부 장치 삭제 버튼.

• 구성에 추가된 모든 외부 장치의 목록입니다.

  시스템은 추가된 각 외부 장치의 왼쪽에 구문 번호를 제공합니다. 입력, 출력, 대상 등의 이름을 변경할 수 있으므로 외부 장치의 이름을 변경할 수 있습니다.

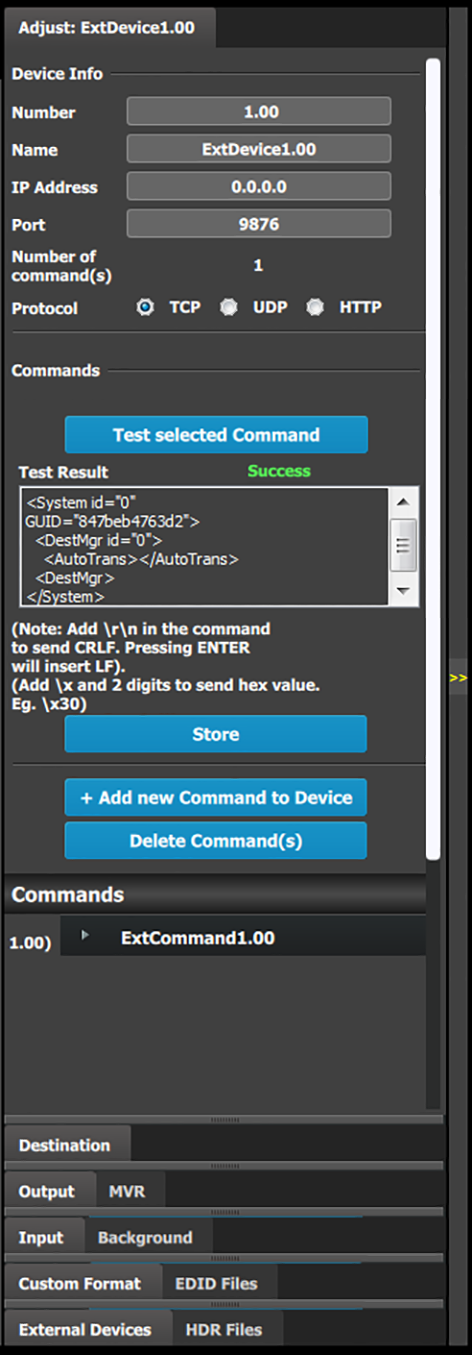

이 메뉴의 구성은 다음과 같습니다.

• 번호: 외부 장치에 할당된 번호입니다.
• 이름: 외부 장치의 이름입니다.

• IP 주소: 외부 장치의 IP 주소입니다.

  IP 주소는 수동으로 입력해야 합니다.

• 포트: 외부 장치에 할당된 포트입니다.
• 명령 수: 외부 장치에 할당된 명령 수입니다.

• 프로토콜: 인터넷 프로토콜: TCP(전송 제어 프로토콜), UDP(사용자 데이터그램 프로토콜) 또는 HTTP(하이퍼텍스트 전송 프로토콜)입니다. HTTP를 선택하면 Get(가져오기) 및 Post(게시)라는 두 개의 추가 버튼이 표시됩니다.

  프로토콜 버튼 아래의 편집 상자에 HTTP Get(가져오기) 또는 Post(게시)의 URL을 입력합니다.

• 선택된 명령 테스트: EMP와 외부 장치 간의 네트워크 통신을 테스트하는 버튼.

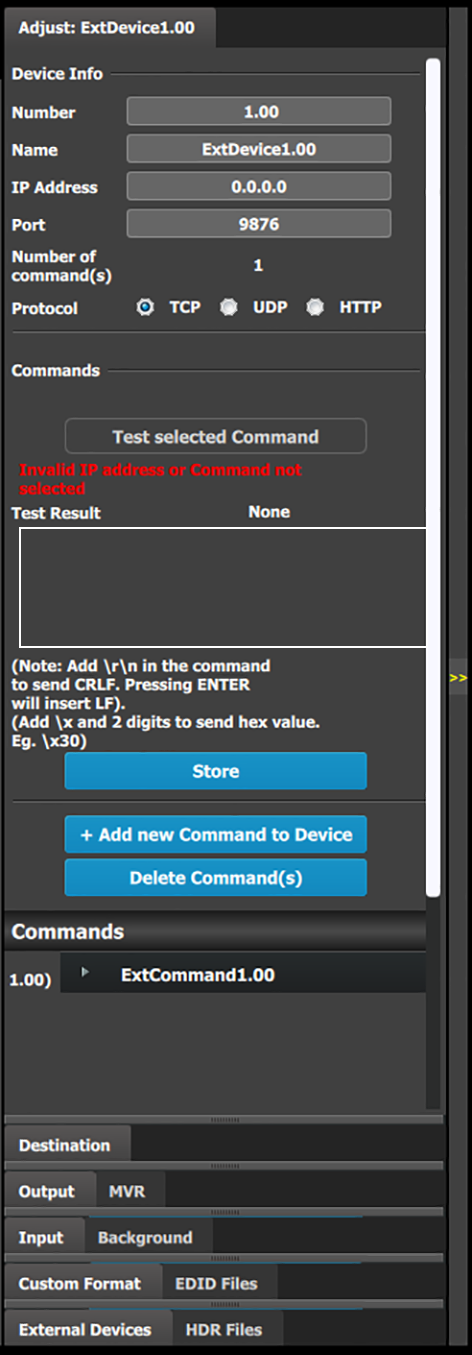

  명령을 선택할 때까지 시스템에서 "잘못된 IP 주소 또는 명령을 선택하지 않았음"이라는 메시지가 표시됩니다.

• 테스트 결과: 테스트 결과는 다음과 같습니다.

  • 실패: 명령이 테스트되기 전 및 명령이 테스트에 실패한 경우
  • 진행 중: 명령을 테스트하는 동안입니다.
  • 성공: 네트워크 통신이 성공한 경우 성공하면 명령이 외부 장치를 트리거하여 요청된 작업을 수행하게 됩니다.
• 저장: 테스트된 명령을 선택한 외부 장치에 저장합니다.
• + 장치에 새 명령 추가: 외부 장치에 명령을 추가하는 버튼.
• 명령 삭제: 외부 장치에서 선택한 명령을 삭제하는 버튼.
• 명령: 외부 장치에 할당된 명령 목록입니다.

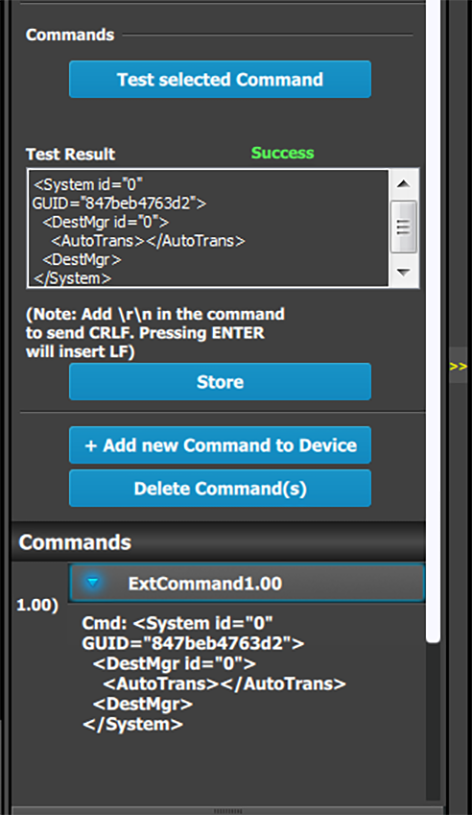

외부 장치 조정 탭에서 사용자는 외부 장치에 대한 명령을 추가, 테스트 및 저장할 수 있습니다.

1. +장치에 새 명령 추가 버튼을 클릭하여 선택한 외부 장치에 명령을 추가합니다.

2. 명령 창에 명령을 입력합니다.

   사용자는 복사한 명령을 빈 창에 입력하거나 붙여넣을 수 있습니다.

3. 선택된 명령 테스트 버튼을 클릭합니다.

   테스트 결과 내용:

   • 실패: 명령이 테스트되기 전 및 명령이 테스트에 실패한 경우
   • 진행 중: 명령을 테스트하는 동안입니다.
   • 성공: 네트워크 통신이 테스트를 통과한 경우
4. 테스트에 실패한 경우 명령을 수정합니다.
5. 명령이 테스트를 통과하면 저장 버튼을 클릭하여 선택한 외부 장치에 명령을 저장합니다.

명령이 추가, 테스트 및 저장되면 명령 텍스트가 명령 목록의 명령 아래에 나타납니다.
