우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

후면 랙 이어 제거 방법

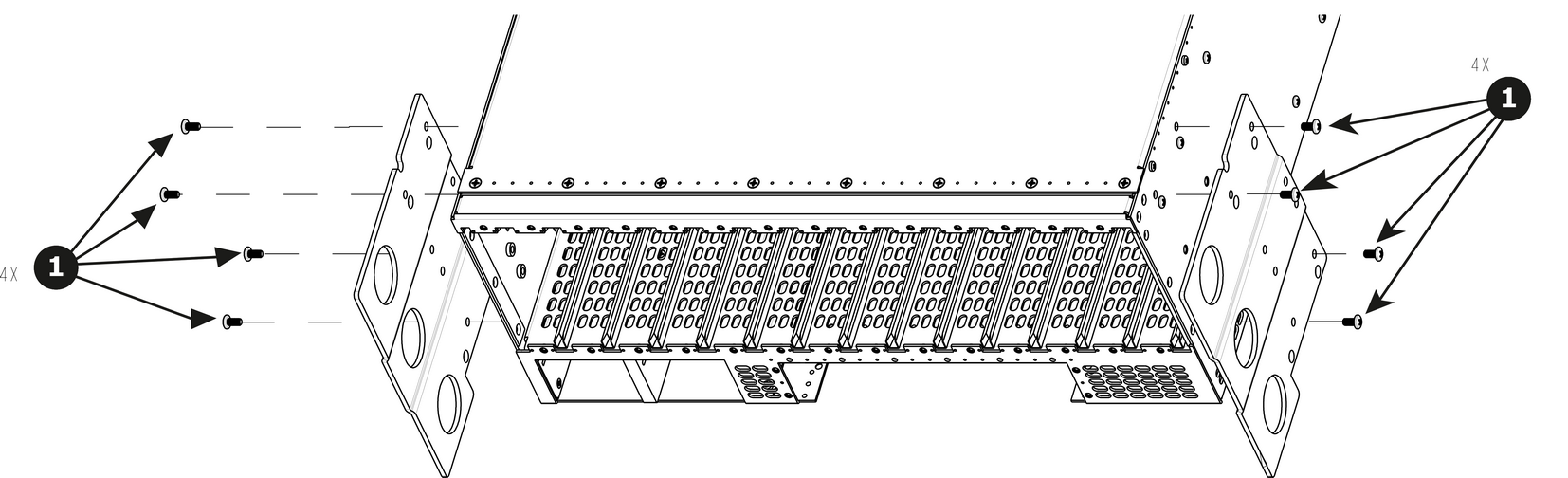

1. 팬 헤드 나사 8개(8-32x.31)를 양쪽에서 4개씩 제거하여 후면 랙 이어와 커넥터 보호 장치를 장치에서 분리합니다.



   참고: 후면 랙 이어를 분리한 경우 8-32x.31 나사를 다시 설치하지 마십시오. 랙 이어가 제자리에 없으면 나사로 인해 MVR(Multiviewer) 카드가 손상될 수 있습니다.


   참고: 장치의 다른 부분에 접근하기 위해 후면 랙 이어를 분리할 필요가 없습니다.



후면 랙 이어 설치 방법

후면 랙 이어를 설치하려면 동일한 절차를 역순으로 수행하십시오.

참고: Barco에서 제공한 케이스에 E2를 넣어 운송할 때, 손상을 방지하기 위해 후면 커넥터 프로텍터를 설치해야 합니다.
