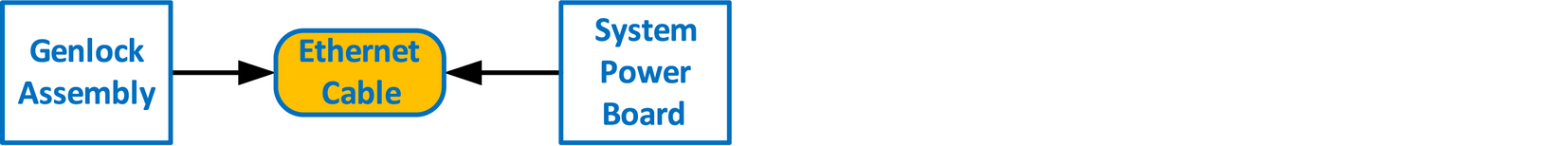

흐름도

참고: 이더넷 케이블은 젠록 보드를 시스템 전원 보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 분리하는 방법에 대한 지침을 디룹니다.

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

이더넷 케이블 제거 방법

1. 다른 절차에 설명된 단계에 따라 젠록 어셈블리에서 이더넷 케이블을 분리합니다.
2. 장치를 거꾸로 뒤집고 다른 절차에 설명된 단계에 따라 하단 패널과 CPU 모듈을 시스템-전원 보드에서 분리합니다.
3. 시스템-전원 보드에 연결된 USB, VFD, 3RU 및 1RU 케이블을 분리합니다.
4. 시스템-전원 보드를 스탠드오프에 연결하는 나사를 제거합니다.
5. 시스템-전원 보드를 스탠드오프에서 들어올려 뒤집습니다. 단, 너무 많이 펴지 마십시오.

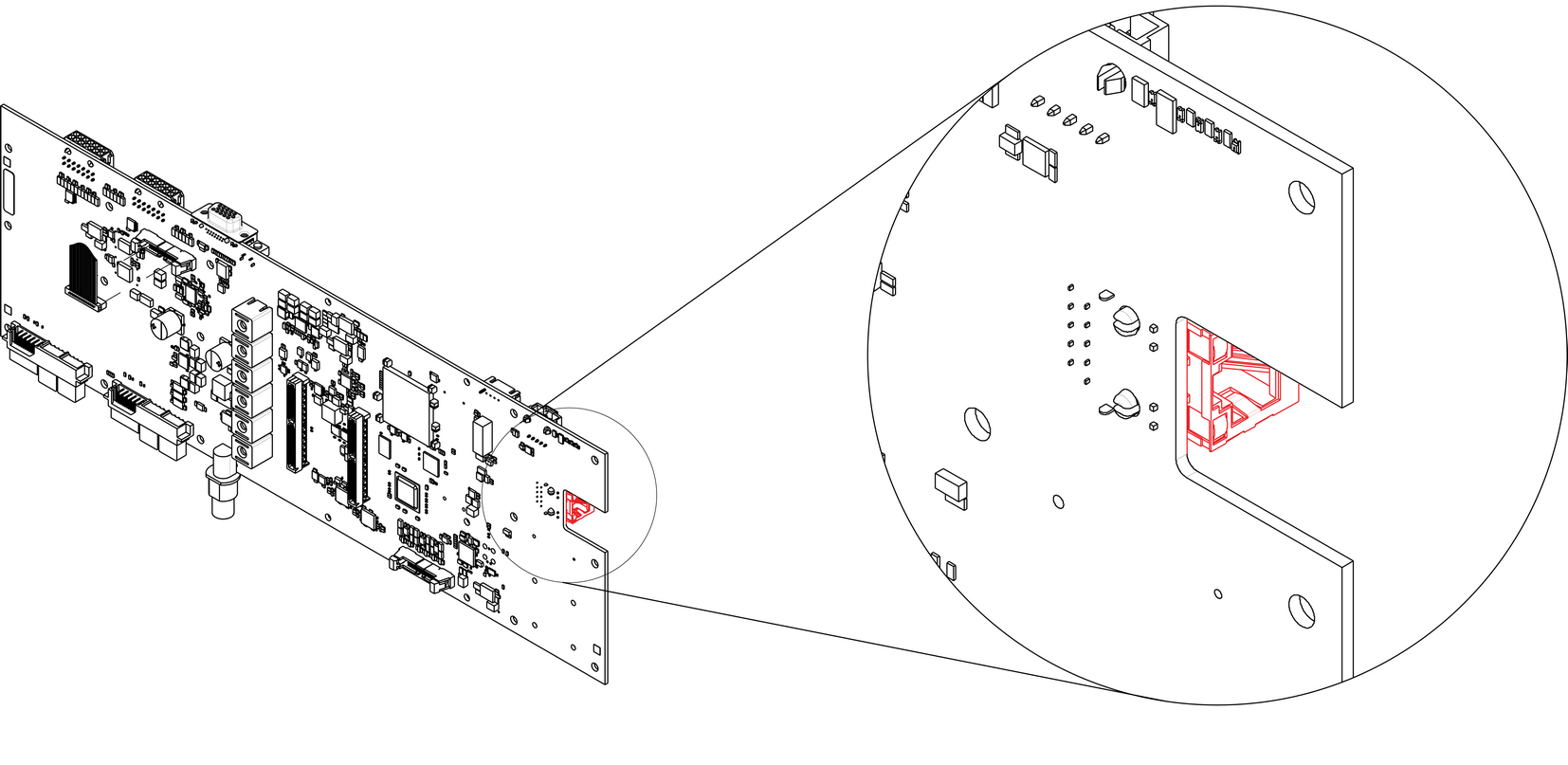

6. 이더넷 커넥터를 찾은 후 이더넷 케이블의 잠금 클립을 눌러 소켓에서 분리할 수 있도록 합니다.





   참고: Gen 1 시스템 카드만 표시되지만 이 연결은 Gen 2 시스템 카드에서도 동일합니다.
7. 장치에서 케이블을 조심스럽게 분리합니다.

이더넷 케이블 설치 방법

이더넷 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
