15.28 CPU 모듈

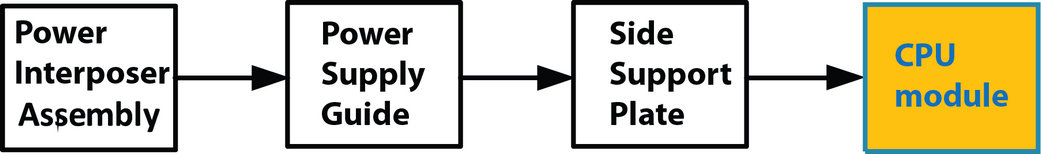

흐름도
이미지 15–69

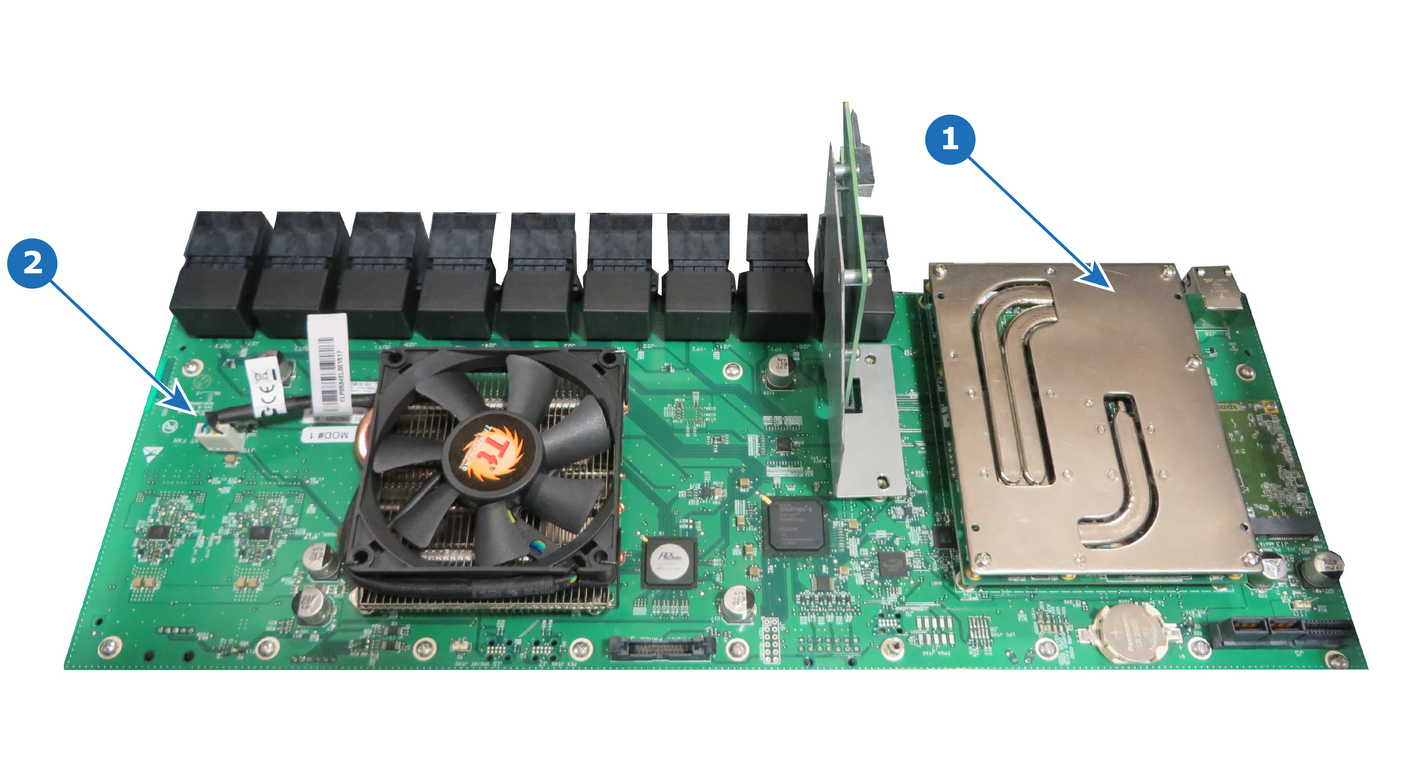

개요
이미지 15–70
1
CPU 모듈
2
마더보드
우려되는 부분
CPU 모듈
필수 도구

Phillips 스크루드라이버 #2 1개

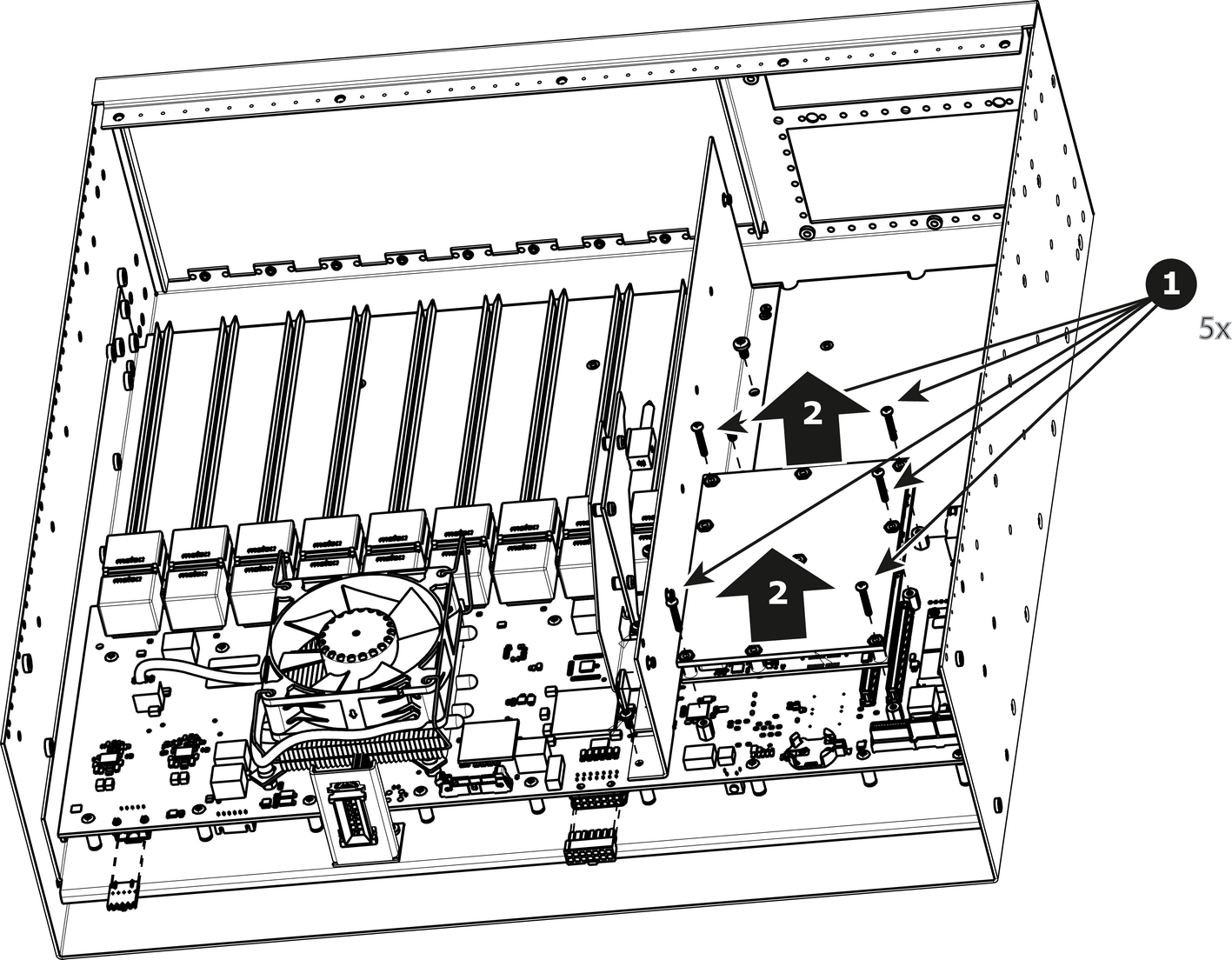

CPU 모듈 제거 방법
  1. CPU 모듈을 시스템 카드에 연결하는 5개의 나사를 제거합니다.

  2. CPU 모듈을 들어 올려 조심스럽게 분리합니다.

    이미지 15–71
CPU 모듈 설치 방법

CPU 모듈을 설치하려면 동일 절차를 역순으로 수행하십시오.

참고: 커넥터를 손으로 누르면서 좌우로 흔들어 CPU 모듈을 설치합니다.
