14.23 젠록 어셈블리

흐름도
이미지 14–71
개요

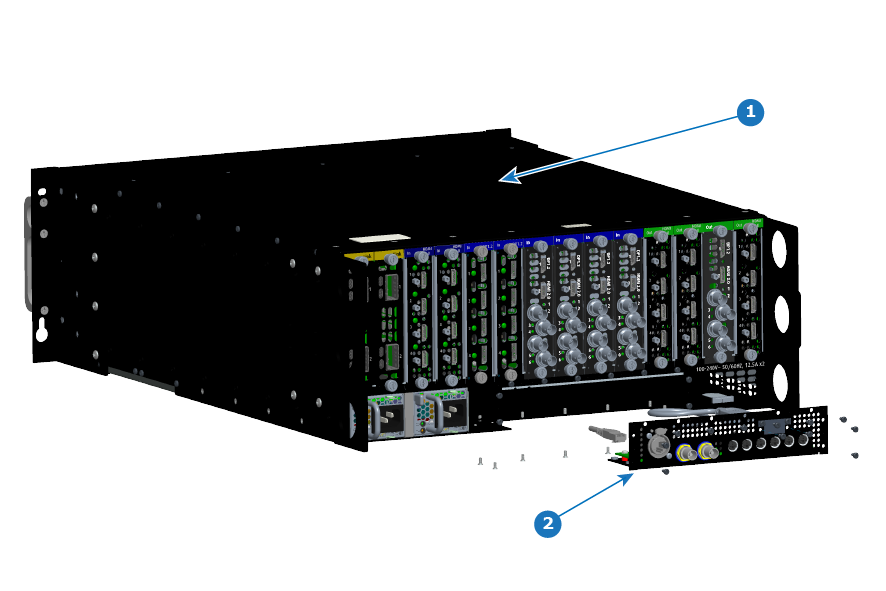

이미지 14–72 E2 Gen 1 젠록 어셈블리
1
섀시
2
젠록 어셈블리

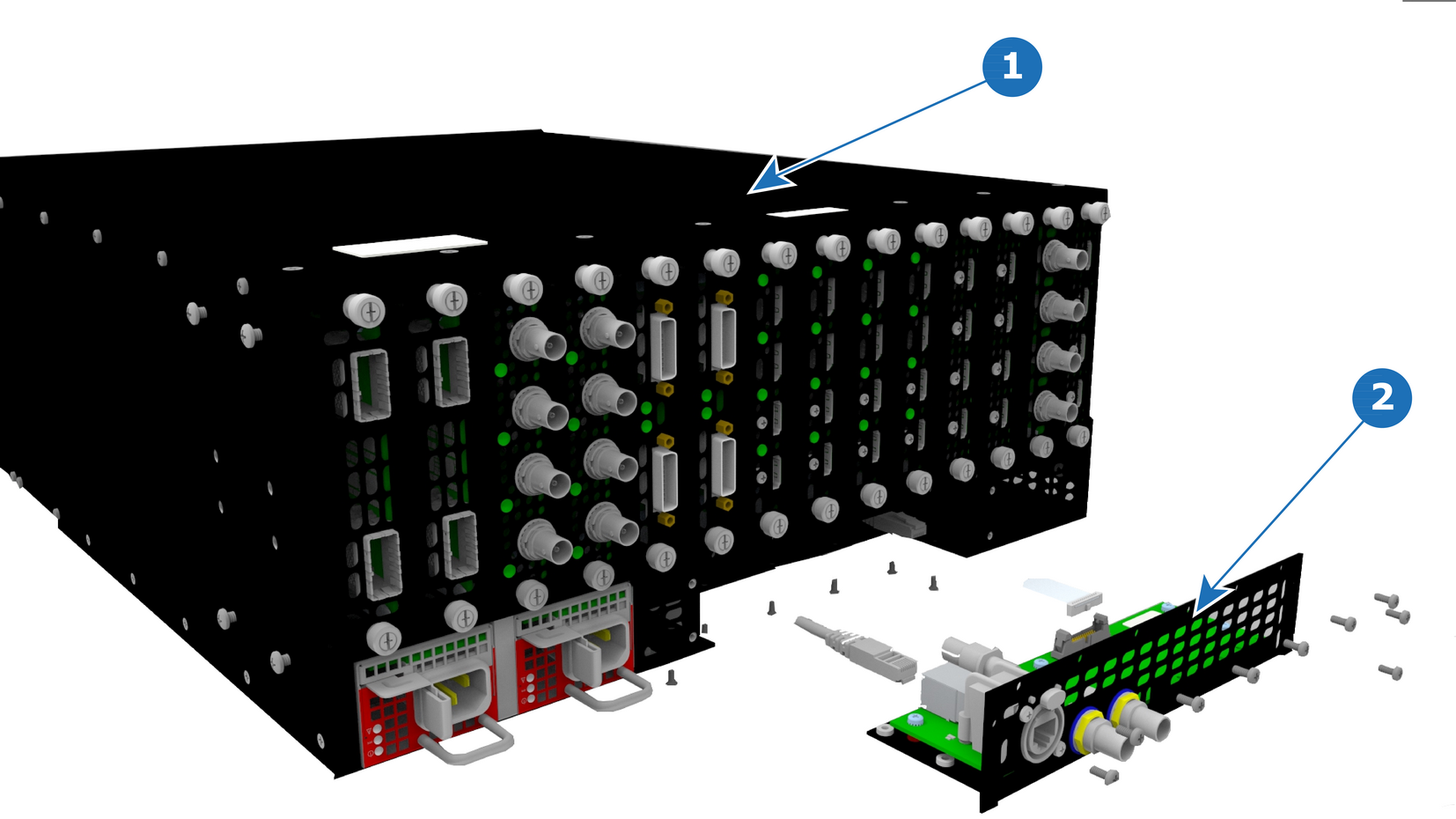

이미지 14–73 E2 Gen 2 젠록 어셈블리
1
섀시
2
젠록 어셈블리
우려되는 부분
젠록 어셈블리
필수 도구

Phillips 스크루드라이버 #2 1개

젠록 어셈블리 제거 방법
  1. 젠록 어셈블리를 섀시 후면에 부착하는 납작한 헤드 나사 7개(4-40 X .25)를 제거합니다.

  2. 젠록 어셈블리를 섀시 후면에 부착하는 팬 헤드 나사 10개(4-40 X .25)를 제거합니다.

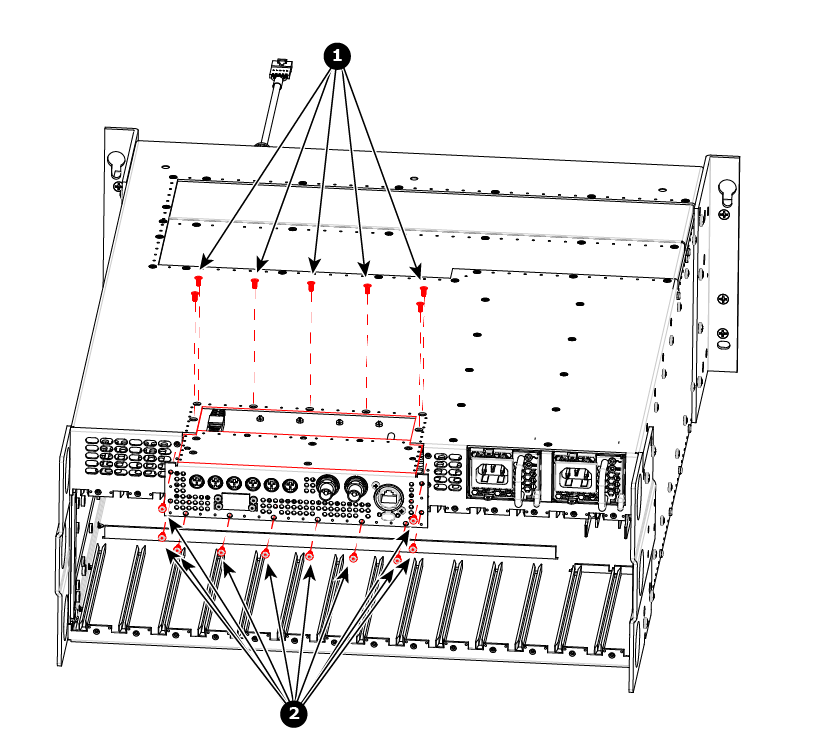

    이미지 14–74 E2 Gen 1 — 젠록 어셈블리 제거
    1
    플랫 헤드, 4-40 X .25 나사(x7)
    2
    팬 헤드, 4-40 X .25 나사(x10)

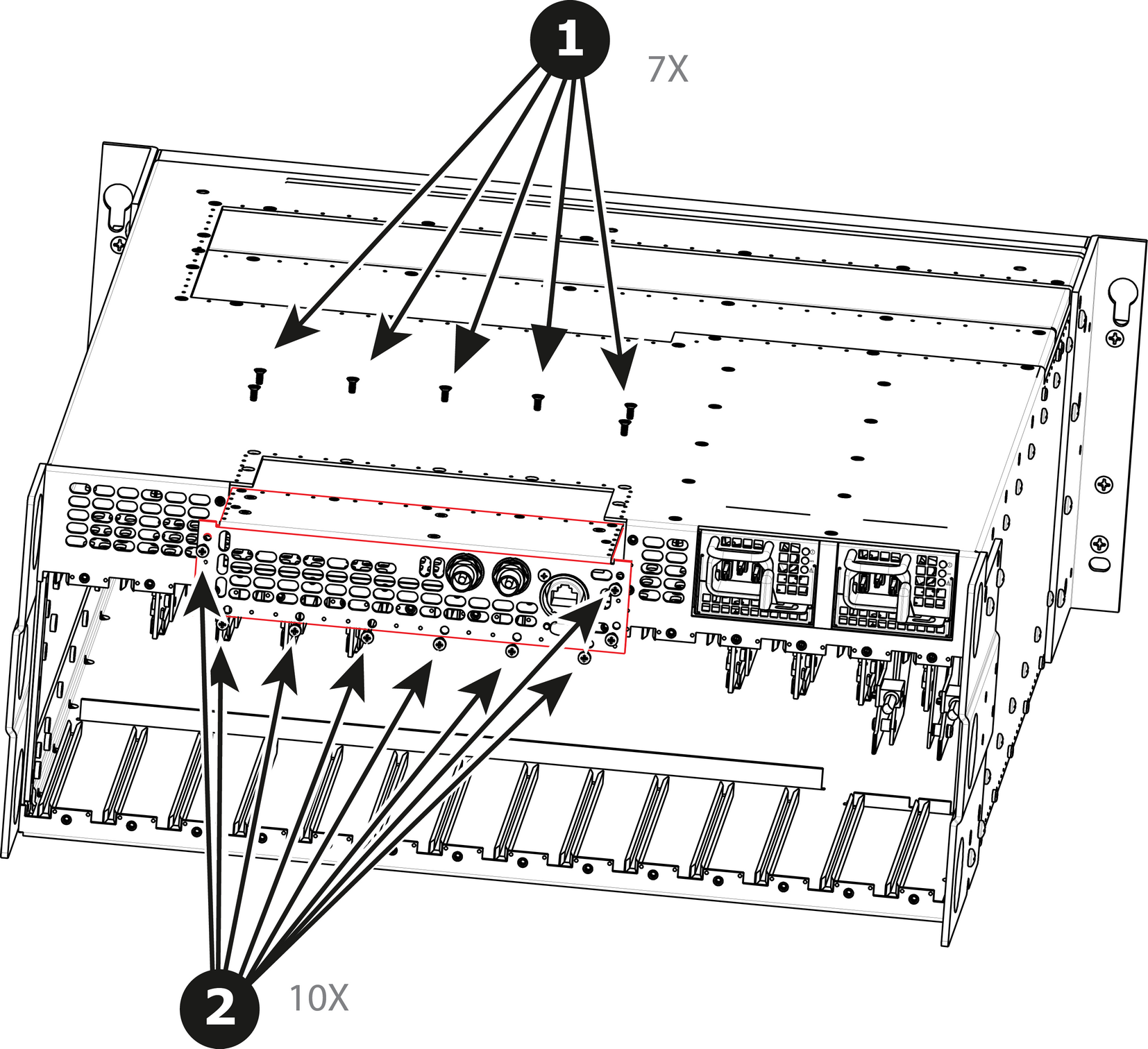

    이미지 14–75 E2 Gen 2 — 젠록 어셈블리 제거
    1
    플랫 헤드, 4-40 X .25 나사(x7)
    2
    팬 헤드, 4-40 X .25 나사(x10)

  3. 젠록 어셈블리를 조심스럽게 당겨 장치에서 분리합니다. 케이블이 아직 2개 연결되어 있으므로 어셈블리를 너무 뒤로 당기지 마십시오.

    참고: 이 시점에도 젠록 어셈블리를 장치에 연결하는 케이블이 2개 남아 있습니다.

  4. 커넥터에서 VFD 리본 케이블을 분리하고 위로 당겨 젠록 보드에서 분리합니다.

    참고: 이 케이블은 젠록 보드를 시스템-전원 보드에 연결합니다.

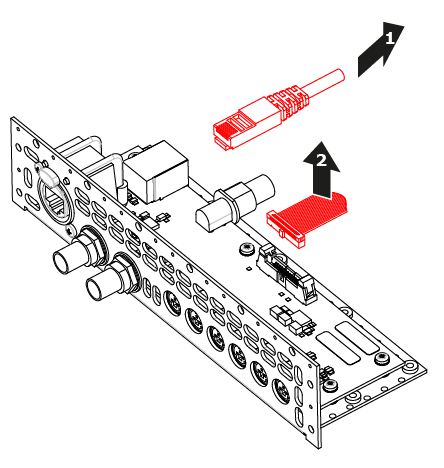

    이미지 14–76 E2 Gen 1 — 젠록 어셈블리 케이블
    1
    이더넷 케이블
    2
    VFD 리본 케이블

  5. 커넥터에서 이더넷 케이블을 분리하고 뒤로 당겨 젠록 보드에서 분리합니다.

    참고: 이 케이블은 젠록 보드를 시스템-전원 보드에 연결합니다.

  6. (E2 Gen 2만 해당) DisplayPort 케이블 나사를 제거한 후 DisplayPort 케이블을 분리합니다.

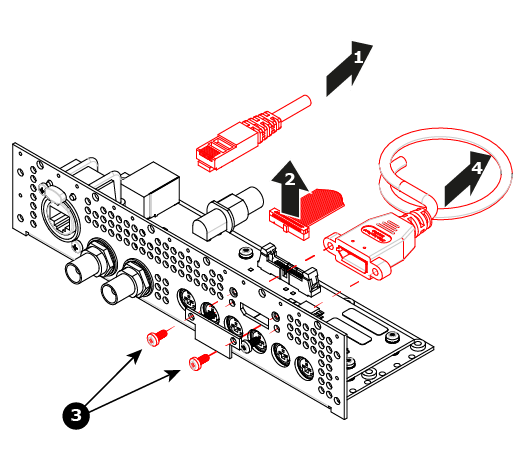

    이미지 14–77 E2 Gen 2 — 젠록 어셈블리 케이블
    1
    이더넷 케이블
    2
    VFD 리본 케이블
    3
    DisplayPort 케이블 나사
    4
    DisplayPort 케이블
젠록 어셈블리 설치 방법

젠록 어셈블리를 설치하려면 동일 절차를 역순으로 수행하십시오.
