필수 도구

Phillips 스크루드라이버 #2 1개

하단 패널 제거 방법

1. 장치를 뒤집어 하단 패널을 제거합니다. 하단 패널은 두 조각으로 구성됩니다.
2. 패널을 장치 측면에 부착하는 검정색 원형 나사 4개(4-40x1/4)를 제거합니다.
3. 양쪽을 서로 고정하는 6개의 나사를 제거합니다.

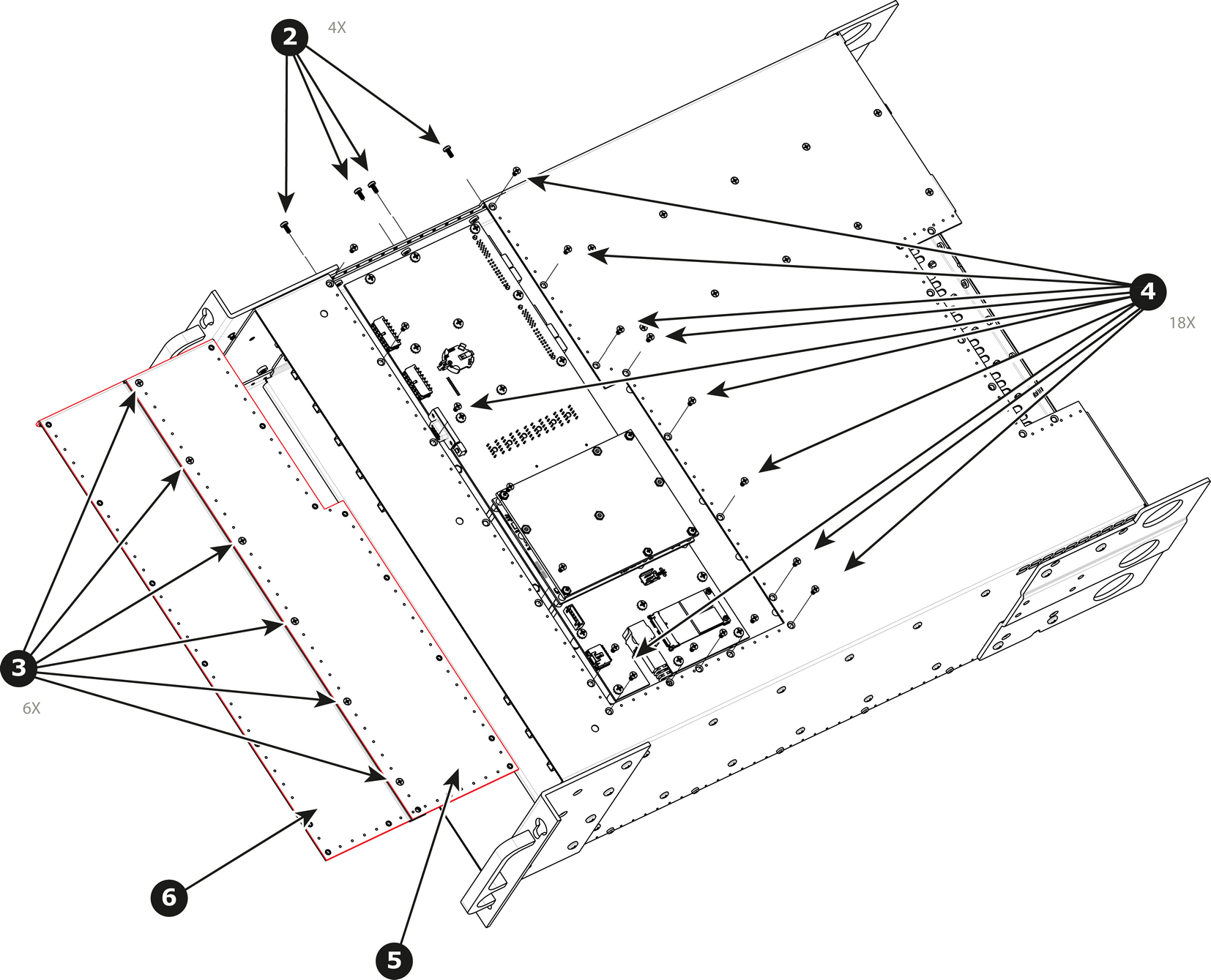

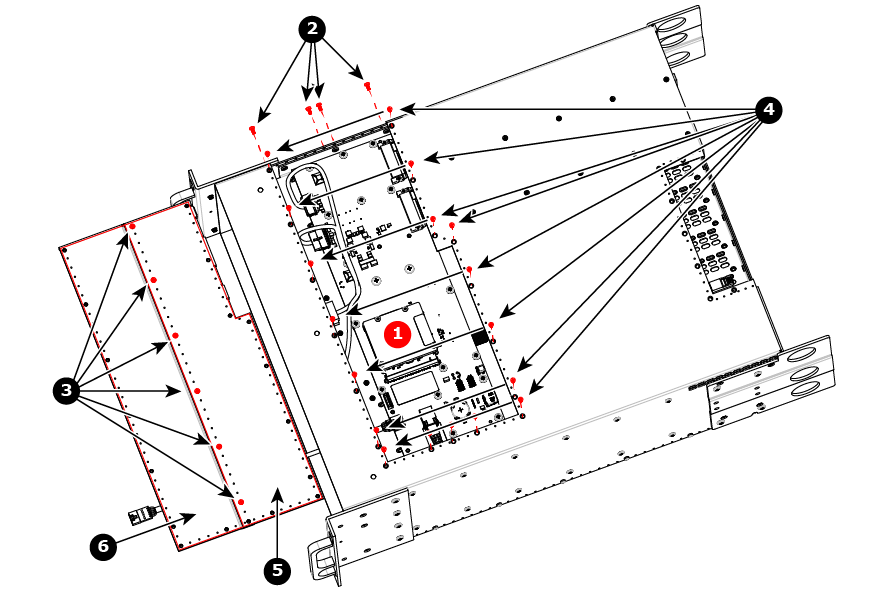

4. 아래 그림과 같이 패널 둘레에서 나머지 나사를 제거합니다.
5. 섀시 가운데에 있는 부품의 가장자리가 풀릴 때까지 눌러서 장치에서 분리합니다. 이 부품을 조심스럽게 장치에서 꺼내십시오.

6. 다른 조각을 제거합니다.





하단 패널 설치 방법

하단 패널을 설치하려면 동일 절차를 역순으로 수행하십시오.
