4.14 확장 링크 카드

확장 링크 정보

이벤트 요구 사항이 입력, 출력 또는 레이어 수 측면에서 단일 장치의 용량을 초과하는 경우 확장 링크 카드를 통해 여러 이벤트 마스터 프로세서를 서로 연결할 수 있습니다.

CXP

CXP는 InfiniBand Trade Association에서 지정한 구리 커넥터 시스템입니다. 단일 100기가비트 이더넷, 3개의 40기가비트 이더넷 채널 또는 12개의 10기가비트 이더넷 채널 또는 단일 Infiniband 12× QDR 링크에 적합한 10Gbit/s 링크 12개를 제공합니다. 커넥터에는 4 개의 행이 있고 각 행은 21핀이며 총 84핀입니다.

[Note 1]: C는 100을 나타내는 로마 숫자입니다.

일반 사항

링크 카드에는 최대 12개의 10Gbit 채널을 지원할 수 있는 2개의 CXP 커넥터가 있습니다.

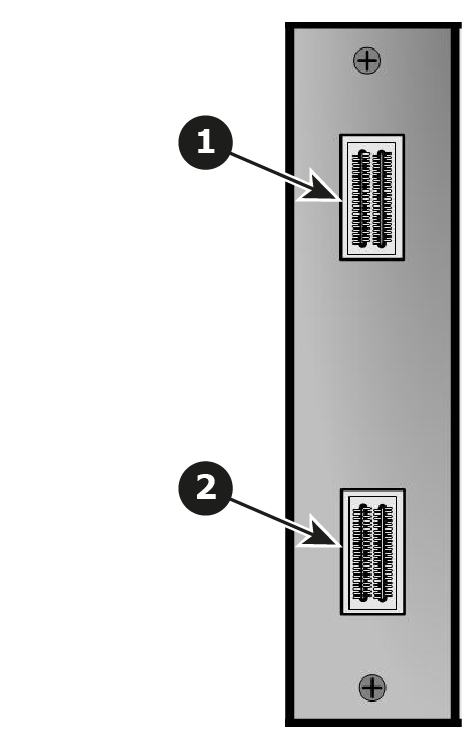

아래 그림은 링크 카드의 후면 패널 커넥터를 나타낸 것입니다.

이미지 4–19
1CXP 커넥터 — CXP 1
2CXP 커넥터 — CXP 2
기능
사양

[9] E2 Jr. 및 S3-4K Jr.에는 링크 카드가 없지만, 이 모델들은 E2 및 S3-4K의 링크 카드와 동일한 슬롯에 들어가는 링크 카드로 업그레이드할 수 있습니다.

[11] EX에는 확장 링크 두(2) 개가 있지만 교체 가능 카드에는 없습니다.
