전면 패널 정보

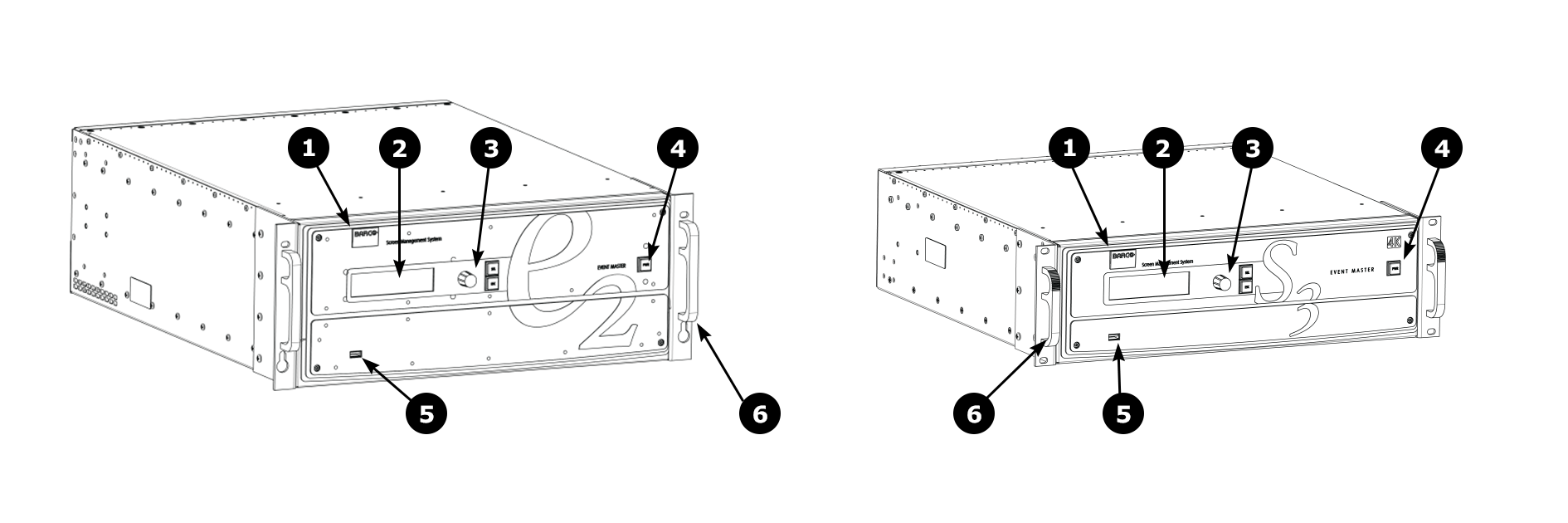

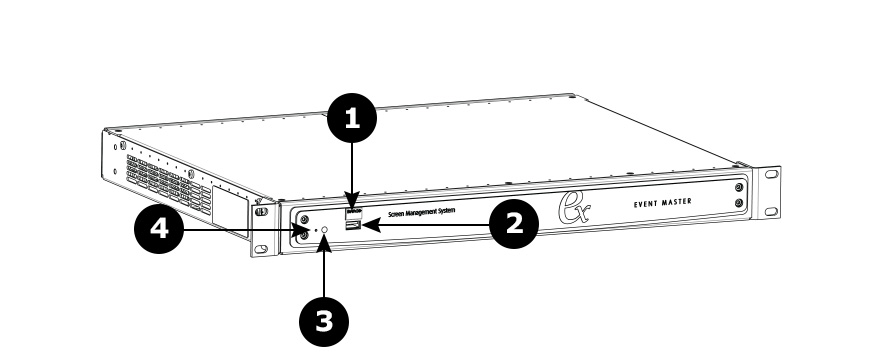

이벤트 마스터 E2(및 E2 Jr.) 및 S3-4K (및 S3-4K Jr.) 시리즈 프로세서의 전면 패널 그림은 이미지 4–1의 내용을 참조하십시오. 이벤트 마스터 EX 프로세서의 전면 패널 그림은 이미지 4–2의 내용을 참조하십시오.

섀시 핸들

간편한 설치 및 운반을 위해 두 개의 섀시 핸들이 제공됩니다.

참고: 핸들을 잡고 섀시를 운반할 때는 후면 커넥터가 지면을 향하도록 하여 섀시를 내려 놓지 마십시오. 그럴 경우 후면 커넥터가 손상될 수 있습니다.

디스플레이 화면

4줄 x 24자 스크린에는 모든 이벤트 마스터 프로세서 메뉴, 하위 메뉴 및 메시지가 표시됩니다. 디스플레이는 밝기를 조절할 수 있습니다.

시스템 시작 시 또는 메뉴 버튼을 선택하지 않은 경우 스크린에 상태 메뉴가 표시됩니다. 다음 그림은 샘플상태 메뉴를 나타낸 것입니다. 이 메뉴의 내용에 대한 자세한 내용은 제목이 “전면 패널 메뉴 방향”인 장을 참조하십시오.

메뉴 탐색 제어

메뉴의 탐색은 세 가지 제어로 가정됩니다.

	조정 노브를 돌려 스크린의 메뉴 항목을 스크롤합니다. 노브를 반시계 방향으로 돌려 아래로 스크롤합니다. 노브를 시계 방향으로 돌려 위로 스크롤합니다. 메뉴 항목 왼쪽에 있는 탐색 커서(>)는 다음 그림과 같이 스크롤 막대의 위치를 나타냅니다.
	SEL 버튼을 눌러 다음을 수행하십시오. 상태 메뉴에서 설정 메뉴 트리로 들어갑니다 탐색 커서로 표시된 메뉴 항목을 선택합니다 매개 변수 변경 또는 승인을 합니다 메뉴 쿼리에 예라고 답합니다
	ESC 버튼을 눌러 변경하지 않고 메뉴를 종료하거나, 작업을 취소하거나, 메뉴 질문에 아니오로 답하거나, 상태 메뉴로 돌아갑니다. 누를 때마다 메뉴 트리를 한 단계 위로 이동합니다.

전원 켜짐/꺼짐 버튼

이 버튼은 장치를 켜고 끕니다.

USB 포트

USB 포트는 시스템 구성의 업로드 및 다운로드와 이벤트 마스터 시리즈 프로세서 펌웨어 업그레이드를 지원하기 위해 제공됩니다.
