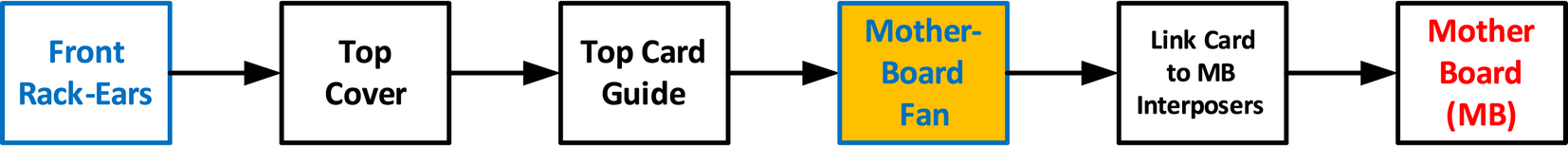

흐름도

개요

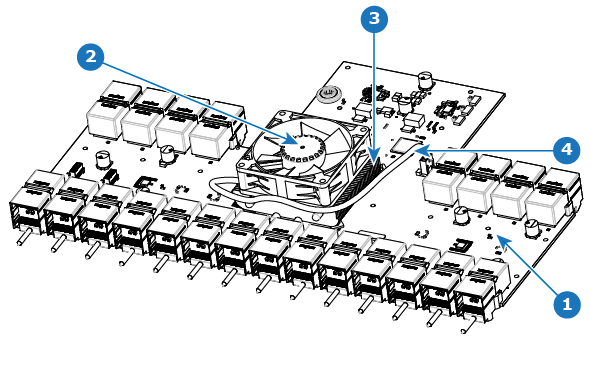

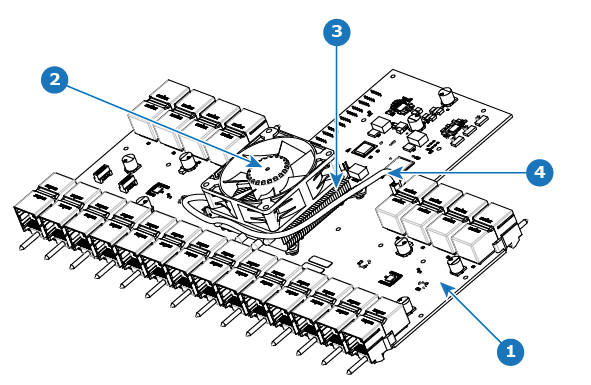

이미지 14–114에서는 팬이 있는 E2 Gen 1 마더보드를 나타낸 것입니다. 이미지 14–115에서는 팬이 있는 E2 Gen 2 마더보드를 나타낸 것입니다.

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

마더보드 팬 제거 방법

1. 열싱크 팬에 전원을 공급하는 케이블을 분리합니다.

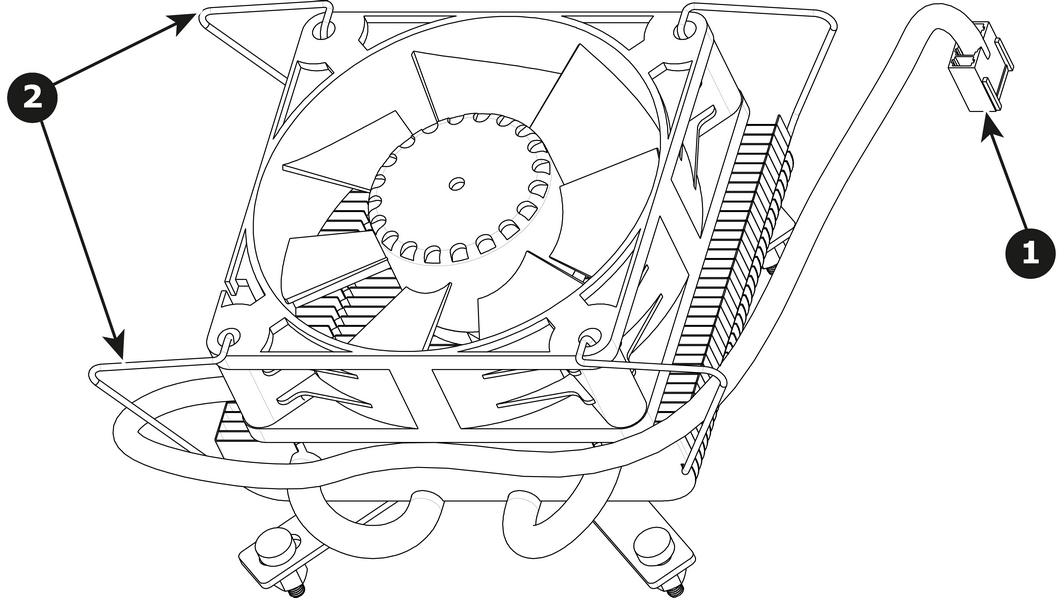

2. 두 개의 손잡이를 들어 올려 열싱크에서 팬을 분리합니다.



3. 팬을 들어올려 열싱크에서 분리합니다.

마더보드 팬 설치 방법

1. 열싱크/팬 예비 키트에서 팬을 제거합니다.
2. 클립을 사용하여 마더보드에 있는 열싱크 상단에 팬을 설치합니다.
3. 팬 전원 케이블을 마더보드에 있는 헤더 xxx에 연결합니다.

참고: 예비 키트의 히트싱크는 사용하지 마십시오.
