일반 사항

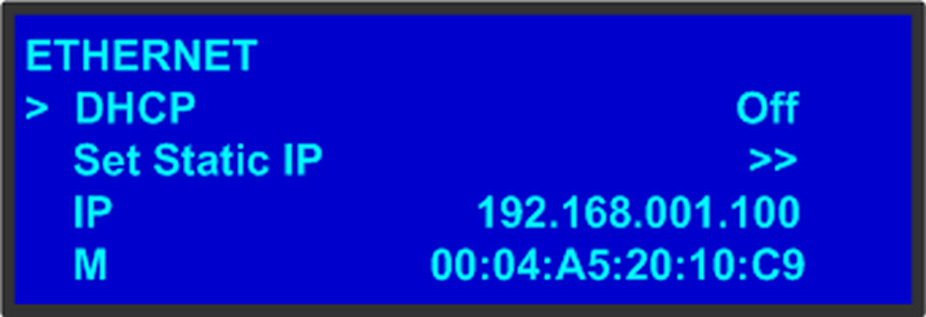

이더넷 하위 메뉴를 통해 사용자는 특정 이더넷 설정을 보고 변경할 수 있습니다.

이 메뉴를 사용하여 다음을 수행할 수 있습니다.

• DHCP 서버에 유효한 IP 주소를 쿼리하거나 이 기능을 끕니다.
• 서브넷 마스크 및 게이트웨이와 함께 이벤트 마스터 장치의 고정 IP 주소를 설정합니다. 이 DHCP 기능은 꺼짐인 경우에만 사용할 수 있습니다.

• 장치의 IP 주소를 확인하십시오.

  인터넷에 연결되어 있지 않거나 DHCP 서버를 찾을 수 없는 경우 IP 주소는 000.000.000.000입니다. 이 경우 시스템은 이더넷 포트를 무시합니다.

• 장치 이더넷 포트의 미디어 액세스 제어(MAC) 주소를 확인합니다.

DHCP 서버 쿼리

이더넷 하위 메뉴에서 DHCP의 기본 설정은 켜짐 입니다. DHCP가 켜져 있으면 시스템에서 자동으로 DHCP 서버에 유효한 IP 주소를 쿼리합니다. 장치가 IP 주소를 수신하면 해당 주소는 이더넷 하위 메뉴에 표시됩니다.

참고: 서버에서 주소를 가져오는 데 몇 초 정도 걸릴 수 있습니다. 이 시간 동안에는SEL 버튼이 계속 켜져 있습니다.

DHCP가 꺼져 있으면 고정 IP 설정 하위 메뉴에서 서브넷 마스크 및 게이트웨이와 함께 고정 IP 주소를 수동으로 입력할 수 있습니다. 유효한 IP 주소, 서브넷 마스크 및 게이트웨이는 네트워크 관리자에게 문의하십시오.

고정 IP 주소 설정

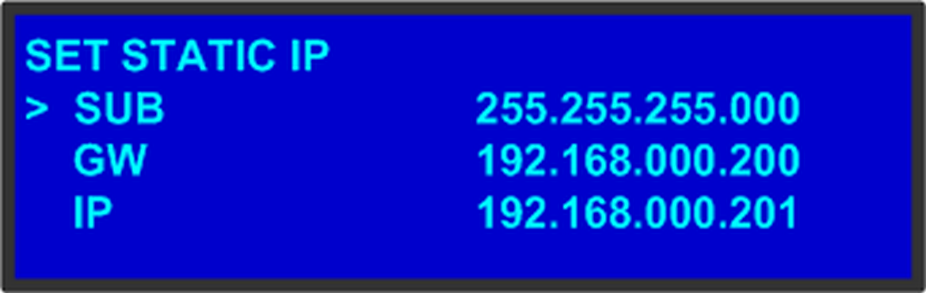

DHCP 서버를 사용할 수 없는 경우 다음 그림에 표시된 IP 설정 하위 메뉴를 사용하여 이벤트 마스터 장치의 IP 주소를 설정할 수 있습니다.

고정 IP 주소 설정 방법

1. DHCP 설정이 꺼짐인지 확인합니다.
2. 네트워크 관리자에게 서브넷과 게이트웨이를 포함한 유효한 IP 주소를 받습니다.
3. 이더넷 하위 메뉴에서 고정 IP 설정을 선택합니다.

4. IP 설정 하위 메뉴에서 SUB(net)를 선택합니다. 빈 필드와 밑줄로 표시된 대로 첫 번째 필드의 마지막 문자를 사용할 수 있게 됩니다.



   참고: 다른 매개 변수 중 하나를 편집하기 전에 SUB 매개 변수를 변경해야 합니다.
5. 조정 노브를 돌려 첫 번째 값을 변경합니다. 노브를 계속 돌리면서 이 필드의 세 값을 모두 변경할 수 있습니다. 4개 필드 모두의 값 범위는 000 ~ 255입니다.
6. SEL을 눌러 첫 번째 필드에서 변경 내용을 적용합니다. 다음 필드의 마지막 문자를 사용할 수 있게 됩니다.
7. 원하는 서브넷 값을 만들 때까지 계속하십시오. SEL을 누릅니다.
8. GW 및 IP 필드에서 비슷한 내용을 변경합니다.
9. 최종 변경 사항을 적용하려면 SEL을 누릅니다.
