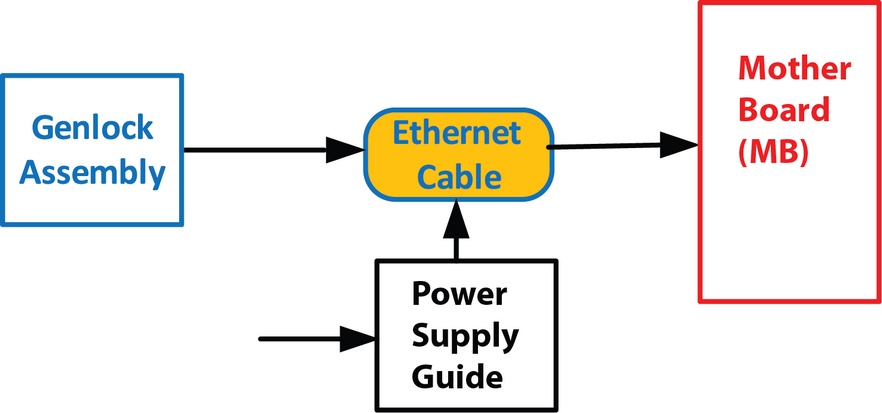

흐름도

참고: 이더넷 케이블은 젠록 보드를 마더보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 분리하는 방법에 대한 지침을 디룹니다.

참고: 이 절차를 수행하려면 전원 공급 장치 가이드를 제거하여 마더보드에서 케이블을 분리해야 합니다.

개요

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

이더넷 케이블 제거 방법

1. 젠록 어셈블리를 분리하고 당겨서 뒤에 있는 케이블이 보이도록 합니다(관련 절차 참조).

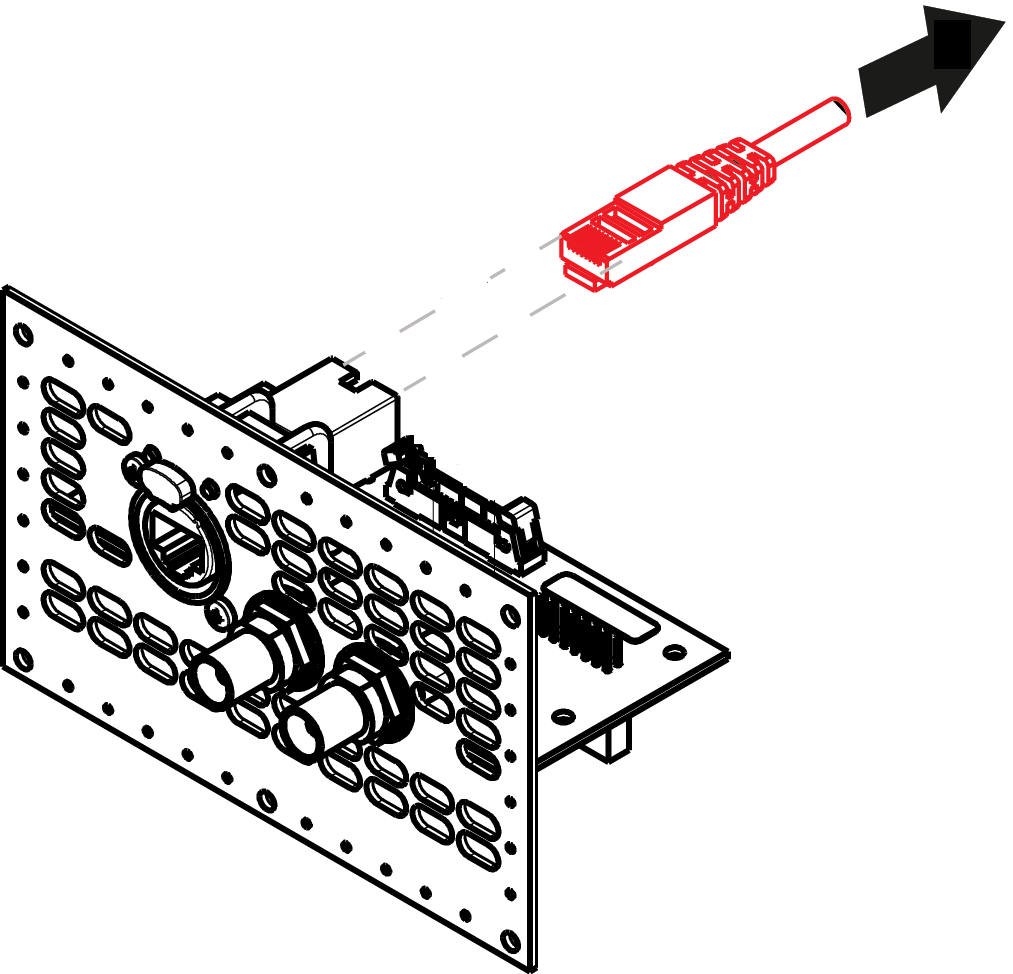

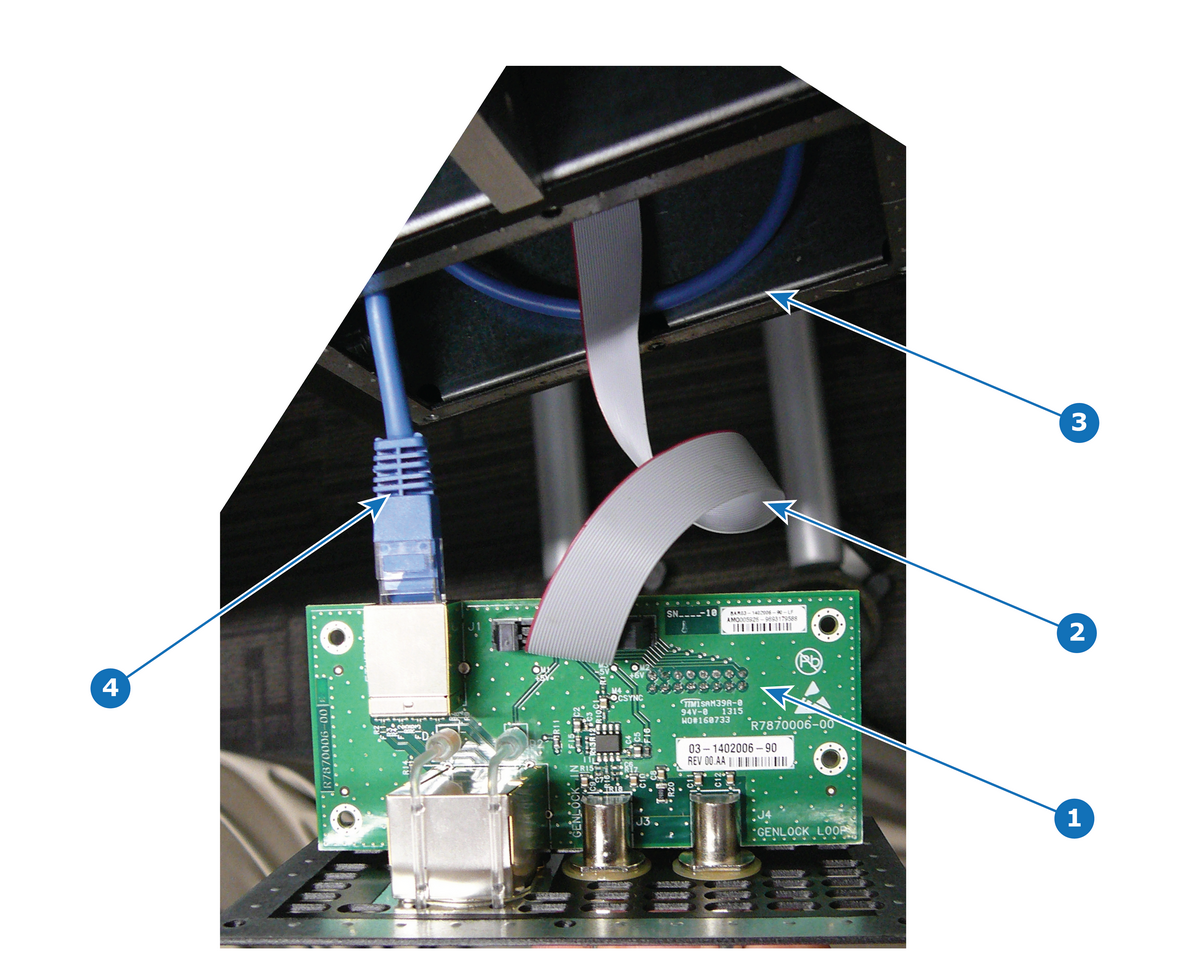

2. 젠록 어셈블리에서 이더넷 커넥터를 찾은 다음 이더넷 케이블의 잠금 클립을 눌러 소켓에서 분리할 수 있도록 합니다.





   참고: 이 단계부터는 이더넷 케이블의 반대쪽 끝만 마더보드에 연결된 상태로 유지됩니다. 안타깝게도 전원 공급 장치 가이드를 분리하려면 전원 공급 장치 가이드를 제거해야 합니다. (“프로세스 개요” 참조).
3. 다른 절차에 설명된 단계에 따라 전원 공급 장치 안내서를 제거하십시오.

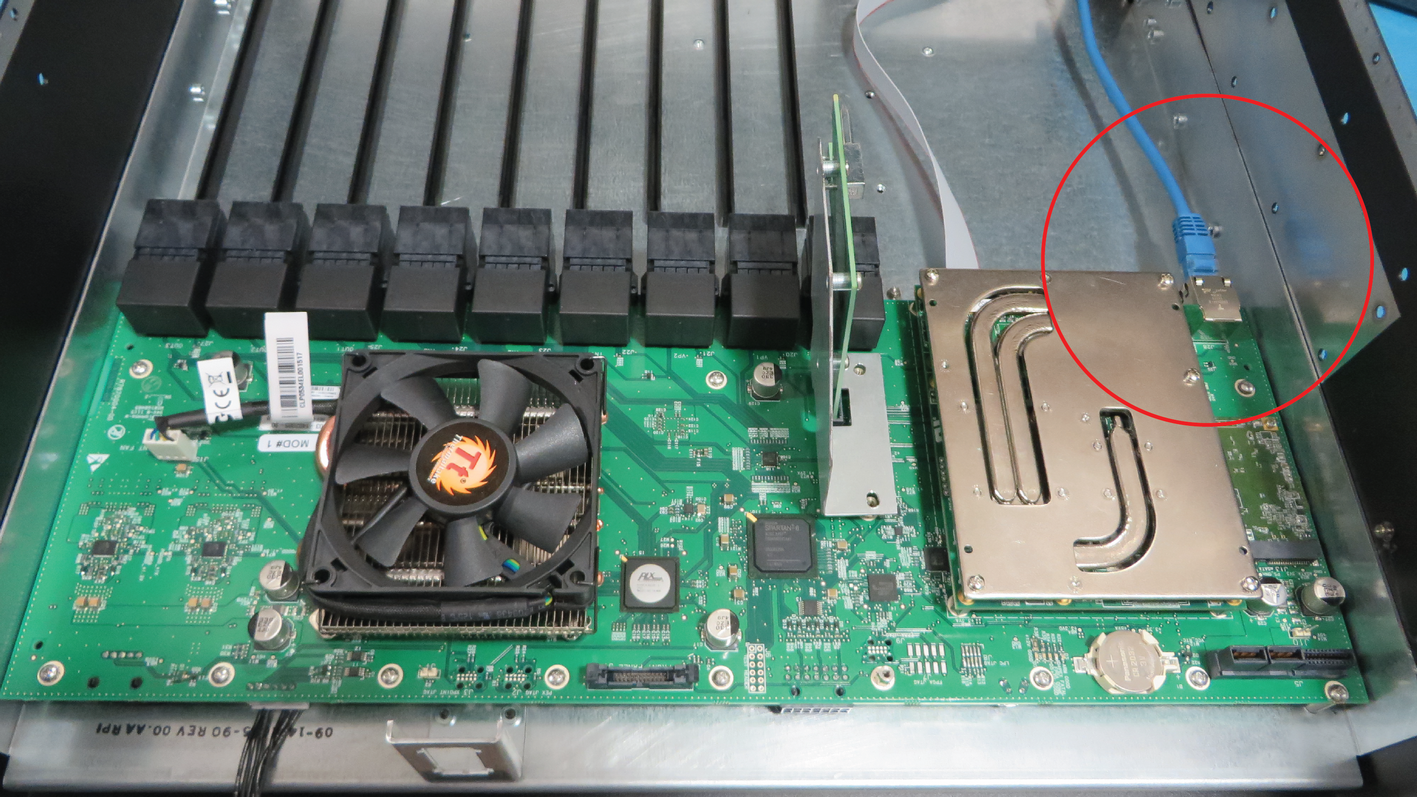

4. 마더보드에 꽂혀 있는 이더넷 케이블을 찾아 이더넷 케이블의 잠금 클립을 눌러 소켓에서 분리합니다.



5. 케이블을 장치 밖으로 당겨 빼냅니다.

이더넷 케이블 설치 방법

이더넷 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
