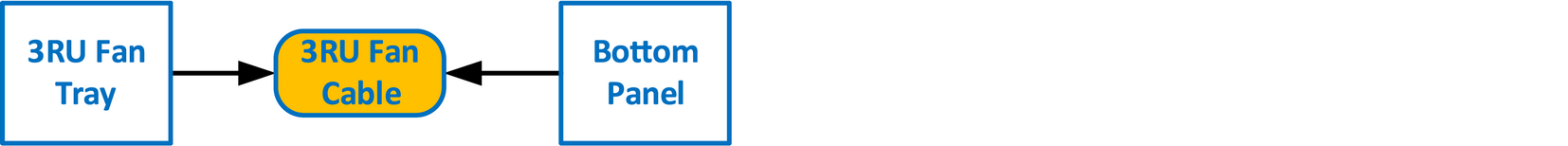

흐름도

참고: 3RU 케이블 어셈블리는 시스템 전원 보드에서 3RU 팬에 전원을 공급합니다.

참고: 케이블 한쪽은 3RU 팬 트레이를 분리한 후 접근할 수 있는 금속 브래킷에 연결됩니다. 케이블 어셈블리의 다른 쪽은 시스템-전원 보드에 연결되고 하단 패널을 제거하면 액세스할 수 있습니다.

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

3RU 팬 케이블 제거 방법

1. 장치가 똑바로 세워져 있고 3RU 팬 트레이가 분리되었는지 확인합니다.

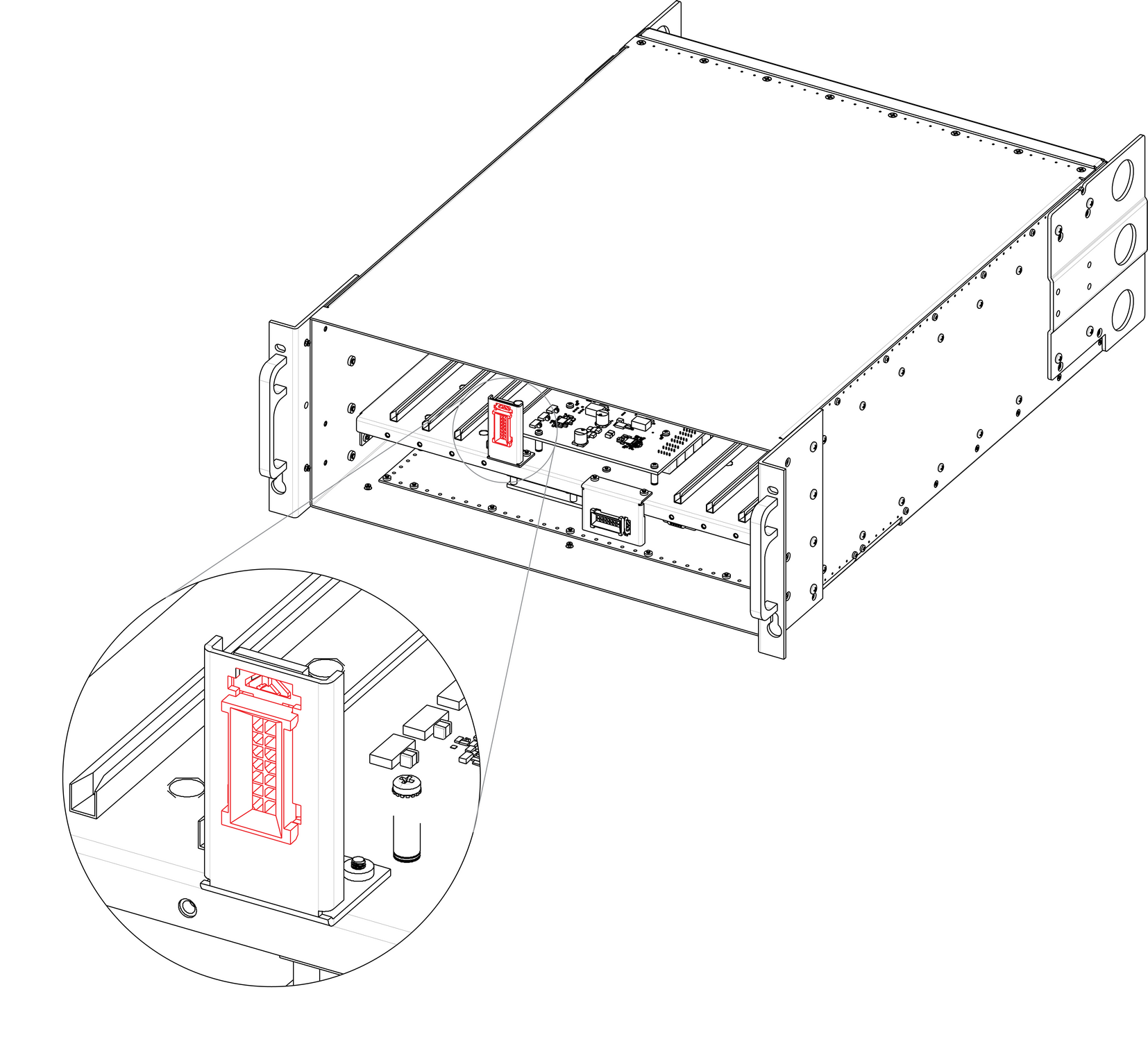

2. 3RU 팬 트레이를 제거한 후 노출된 3RU 케이블 커넥터를 찾습니다. 커넥터는 섀시에 수직으로 장착된 금속 브래킷에 부착됩니다.



3. 커넥터 상단의 스냅 잠금을 찾아 뒤로 밀어 커넥터를 브래킷에서 분리합니다.



4. 금속 브래킷의 슬롯이 커넥터의 플랜지와 정렬될 때까지 커넥터를 위로 누릅니다.



5. 3RU 케이블 어셈블리를 조심스럽게 당겨 브래킷에서 분리합니다.



6. 장치를 거꾸로 뒤집고 하단 패널을 분리합니다.

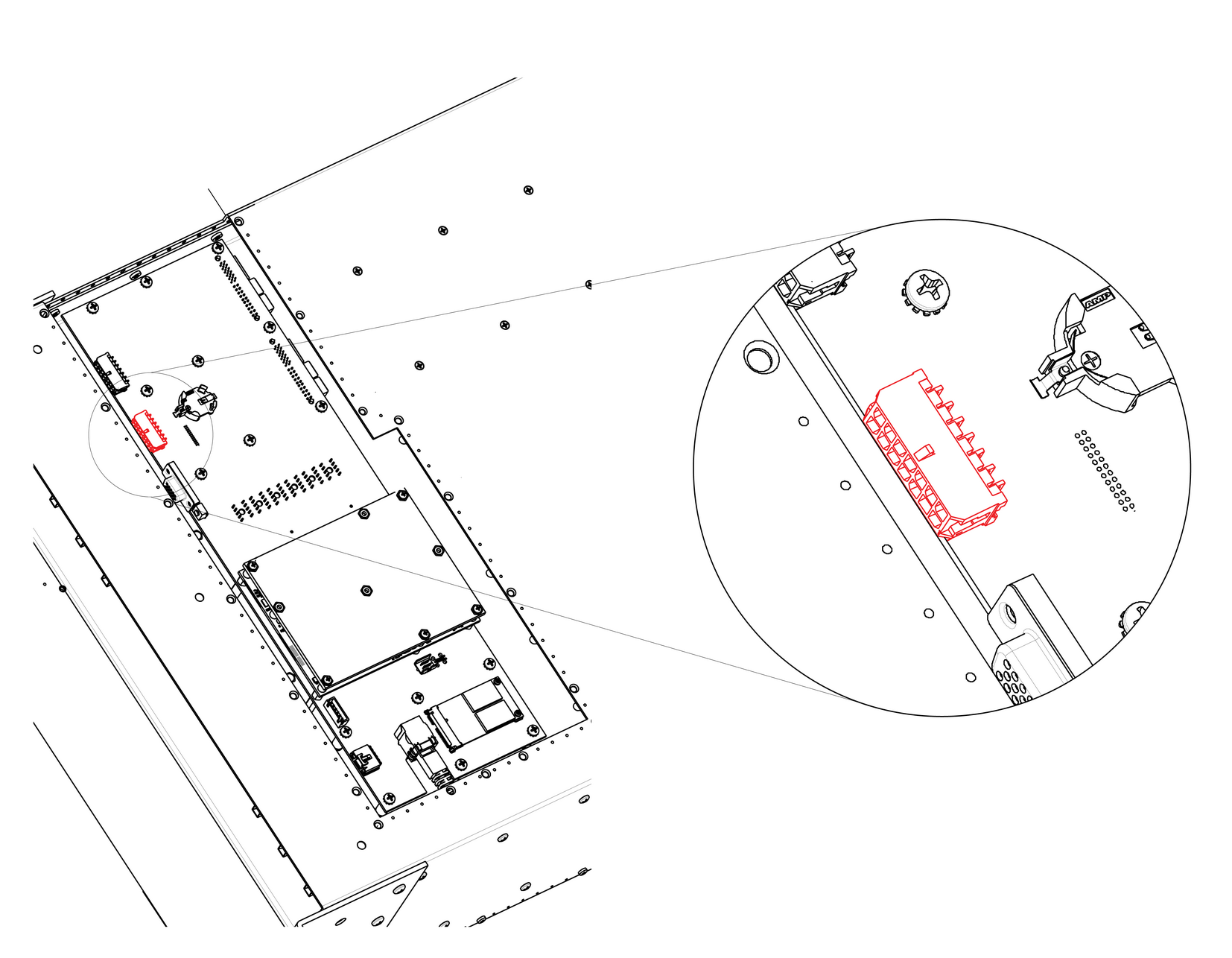

7. 시스템-전원 보드에 꽂혀 있는 3RU 케이블을 찾습니다.





   참고: Gen 1 시스템 카드만 표시되지만 이 연결은 Gen 2 시스템 카드에서도 동일합니다.
8. 3RU 케이블을 살짝 밀어 분리합니다.

3RU 팬 케이블 설치 방법

3RU 팬 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
