14.25 USB 확장 케이블

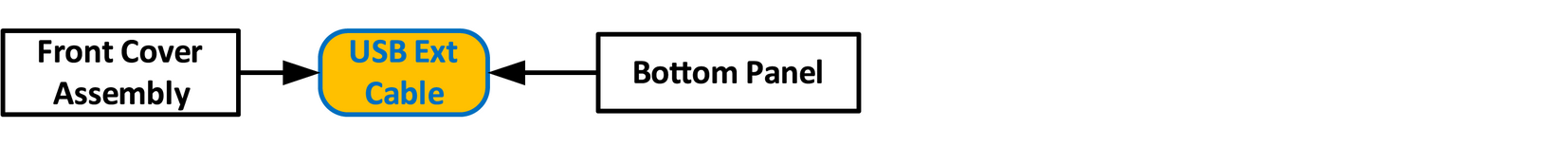

흐름도

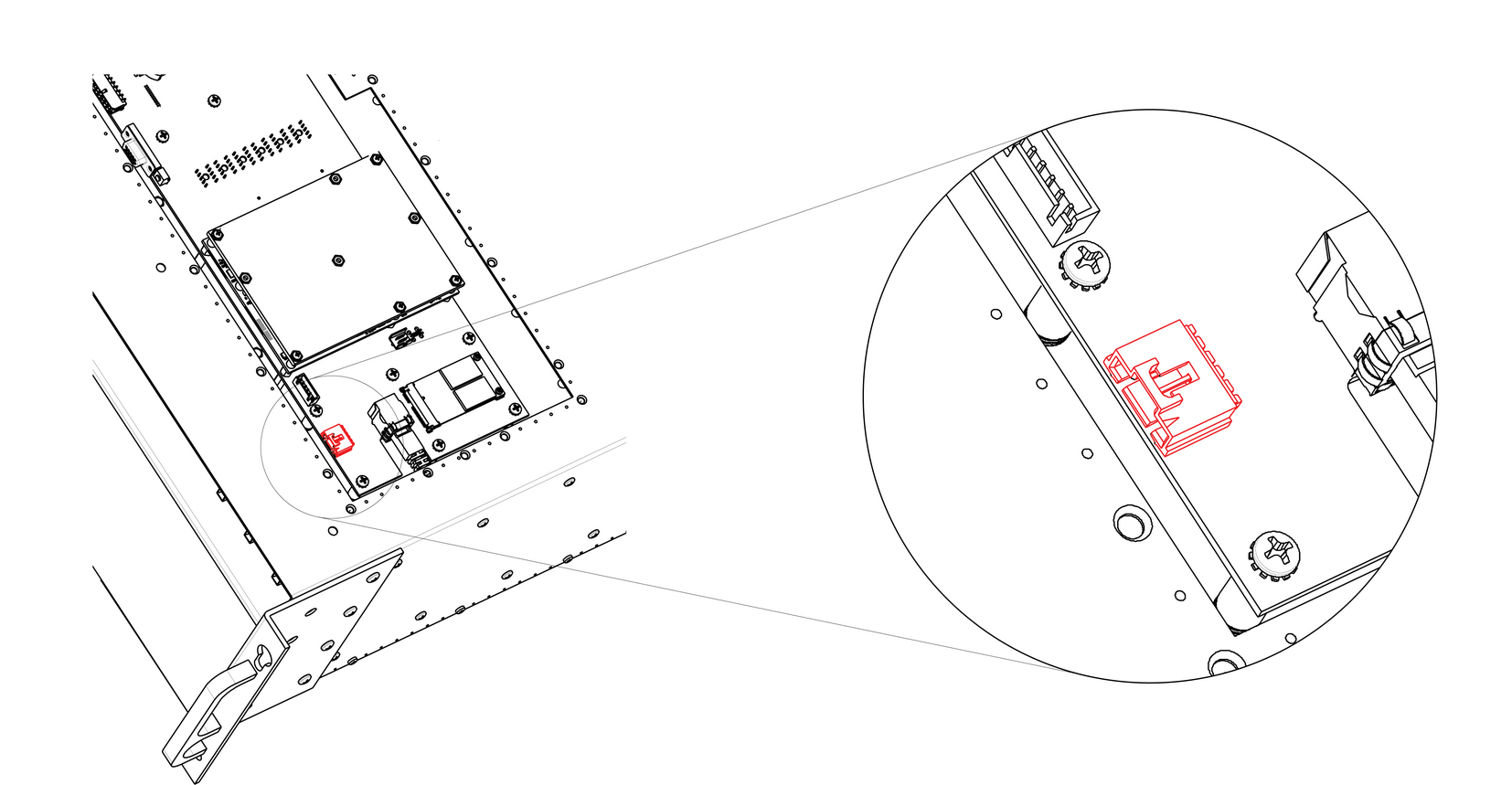

이미지 14–81
참고: USB 연장 케이블은 USB 케이블을 시스템 전원 보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.
우려되는 부분
케이블 키트 세트
필수 도구

Phillips 스크루드라이버 #2 1개

USB 확장 케이블 제거 방법
  1. 전면 패널 어셈블리를 일부만 분리하고 당겨서 뒤에 있는 케이블이 보이도록 합니다(관련 절차 참조).
  2. USB 케이블에서 USB 확장 케이블을 분리합니다.

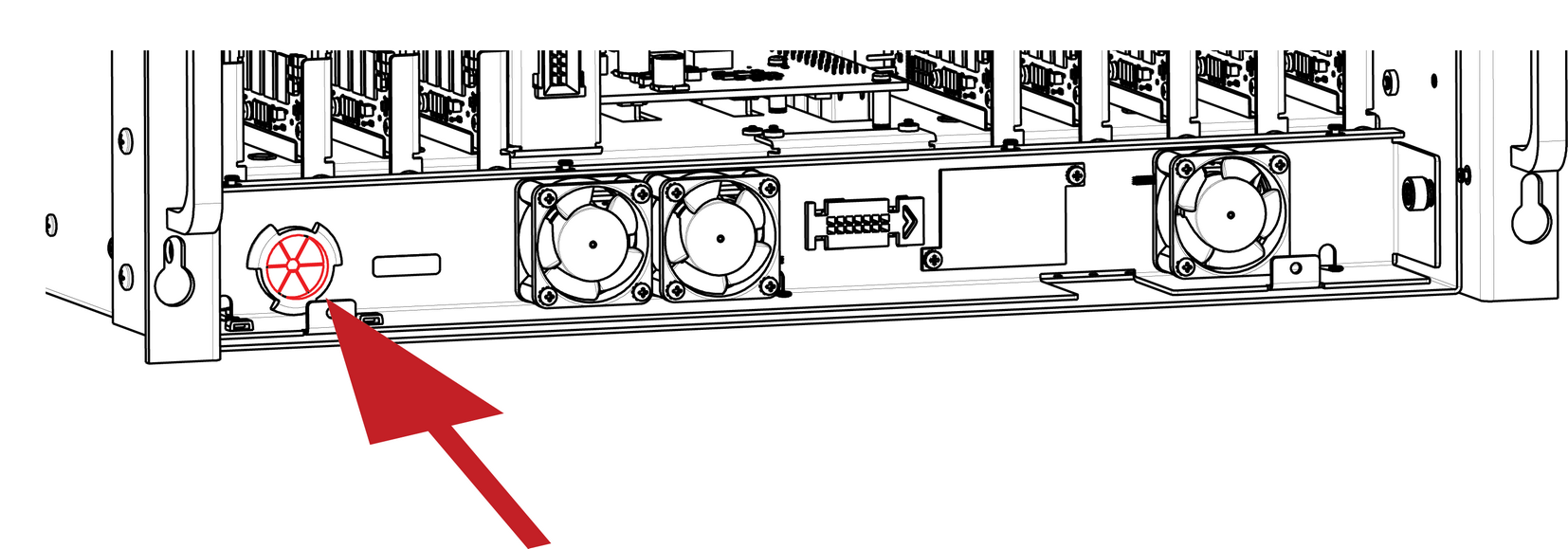

  3. 1RU 트레이에 있는 그로밋을 통해 케이블을 부드럽게 밀어 넣습니다.

    이미지 14–82
  4. 장치를 거꾸로 뒤집고 하단 패널을 제거합니다(하단 패널 제거 섹션에 제공된 지침을 따르십시오).

  5. 시스템-전원 보드에 꽂혀 있는 USB 확장 케이블을 찾습니다.

    이미지 14–83
  6. USB 확장 케이블을 살짝 밀어 분리합니다.
  7. 케이블을 장치 밖으로 당겨 빼냅니다.
USB 확장 케이블 설치 방법

USB 확장 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
