일반 사항

사용자 인터페이스는 스크린 왼쪽의 메뉴 탐색 표시줄과 나머지 스크린의 작업 영역을 중심으로 구성됩니다. 화면의 레이아웃은 GUI 전체적으로 비슷합니다.

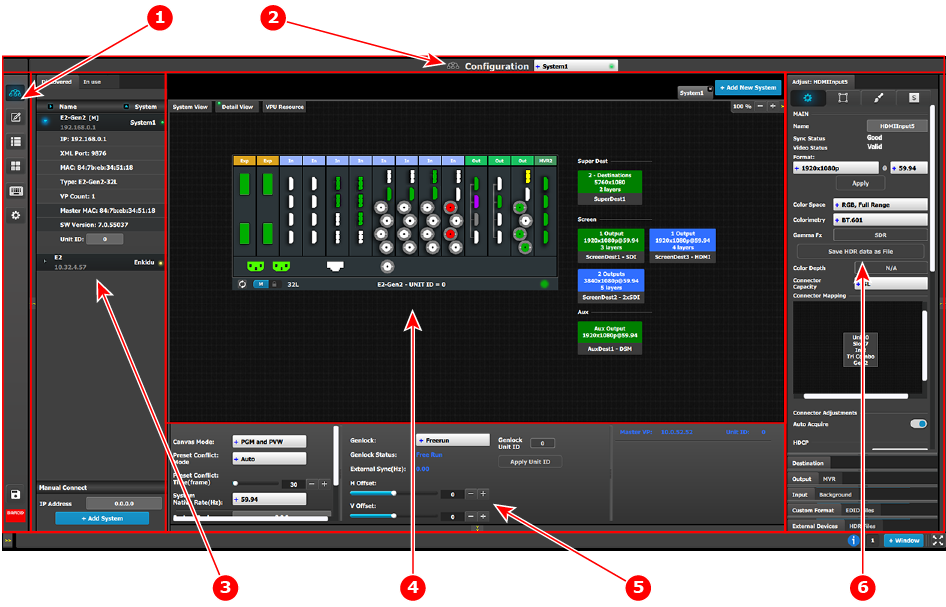

레이아웃을 설명하기 위해 구성 메뉴의 시작 스크린을 살펴보고 다양한 구성 요소를 살펴보겠습니다. 다른 메뉴의 화면은 동일한 구조와 흐름을 따릅니다.

메뉴 탐색 표시줄

스크린 맨 왼쪽에는 사용자가 여러 스크린 사이를 탐색하고 시스템 구성을 저장하거나 복원할 수메뉴 탐색 모음이 있는 버튼이 있습니다. 스크린의 이 영역은 항상 표시되고 변경되지 않습니다. 메뉴 탐색 모음에서 사용할 수 있는 버튼은 다음과 같습니다.

• 시스템 구성: 시스템 구성 메뉴에 액세스할 수 있습니다.
• 프로그래밍: 프로그래밍 메뉴에 액세스할 수 있습니다.
• 큐: 큐 메뉴에 액세스할 수 있습니다.
• MVR(Multiviewer): MVR(Multiviewer) 메뉴에 액세스할 수 있습니다.
• 컨트롤러: 이벤트 컨트롤러 메뉴에 액세스할 수 있습니다.
• 설정: EMP의 웹 페이지와 기타 설정이 포함된 설정 메뉴에 액세스할 수 있습니다.
• 시스템 저장.

제목 표시줄

작업 영역 상단의 제목 표시줄에는 선택한 페이지의 이름(예: 구성)이 표시됩니다.

선택 영역

선택 영역에서 사용자는 사용할 시스템 또는 장치를 선택할 수 있습니다.

다이어그램 영역

가운데에는 시스템, 스크린 및 MVR(Multiviewer)가 그래픽으로 표시되는 다이어그램 영역이 있습니다.

구성 영역

오른쪽에는 사용자가 필요한 모든 조정을 수행하는 구성 영역이 있습니다.
