흐름도

개요

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

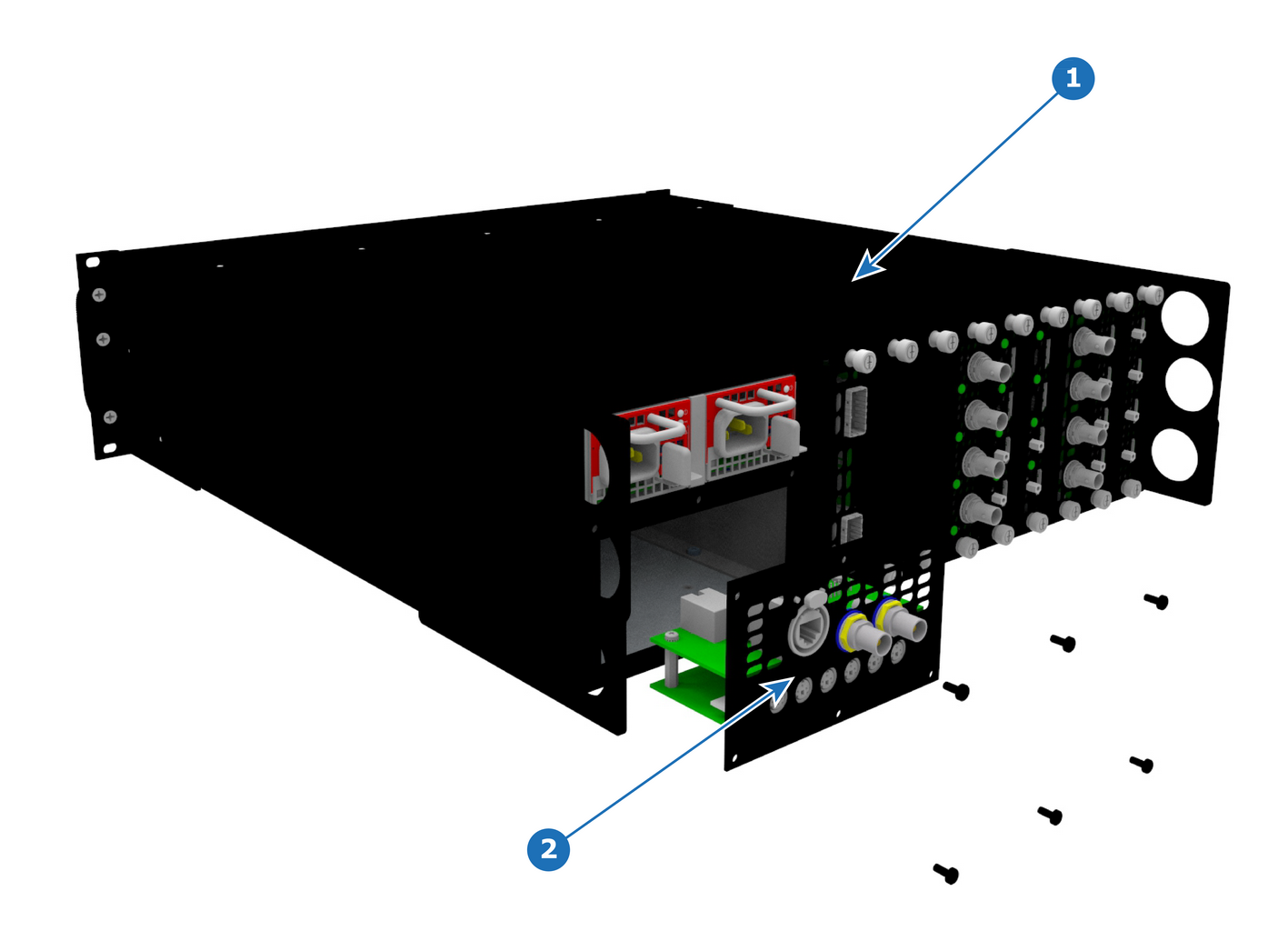

젠록 어셈블리 제거 방법

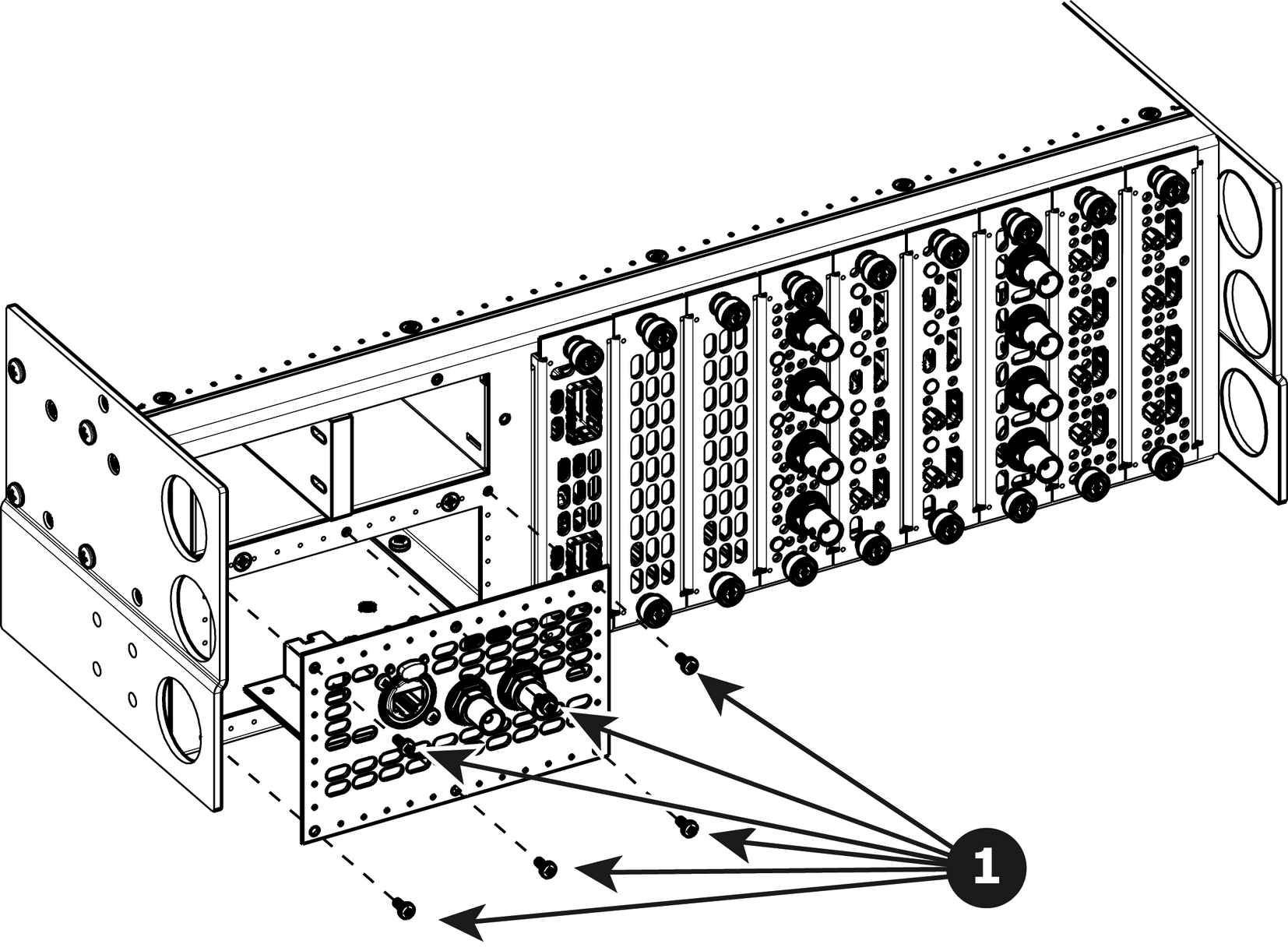

1. 젠록 어셈블리를 섀시 후면에 부착하는 팬 헤드 나사 6개(4-40 X .25)를 제거합니다.



2. 젠록 어셈블리를 조심스럽게 당겨 장치에서 분리합니다. 케이블이 아직 2개 연결되어 있으므로 어셈블리를 너무 뒤로 당기지 마십시오.



   참고: 이 시점에도 젠록 어셈블리를 장치에 연결하는 케이블이 2개 남아 있습니다.

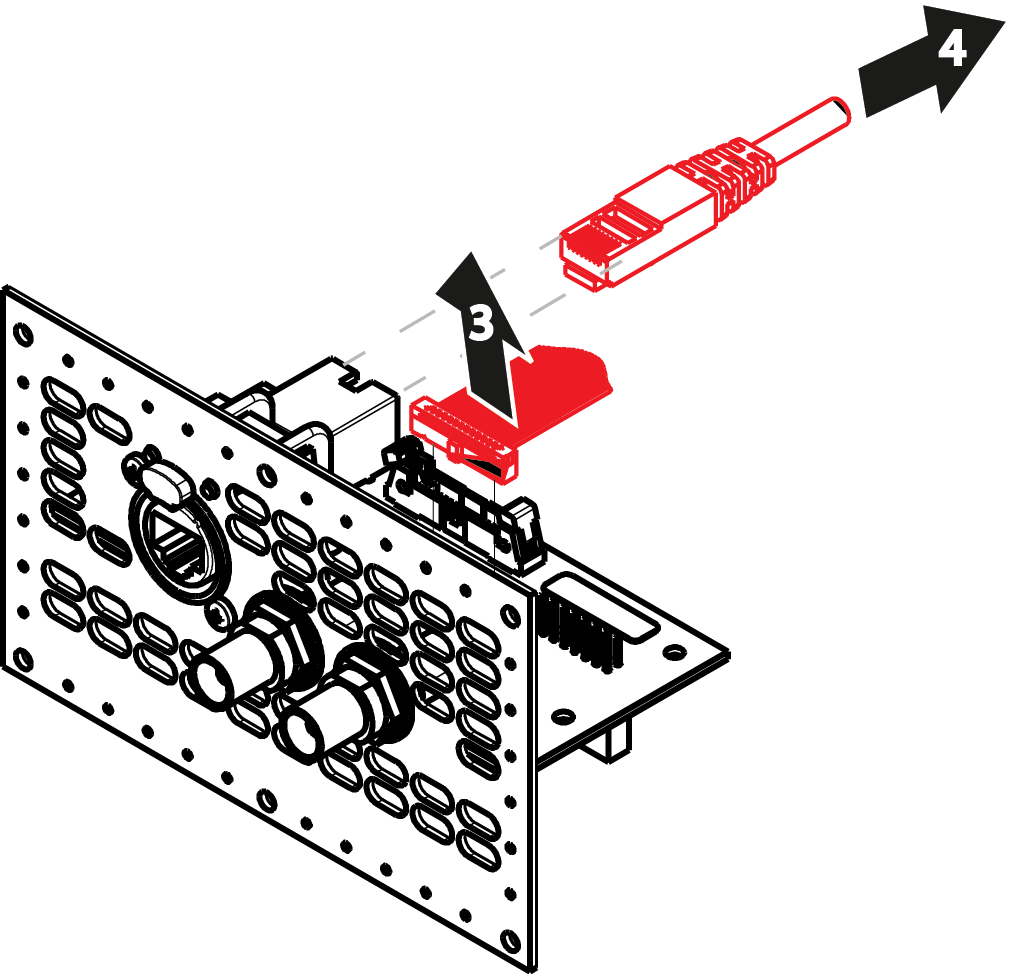

3. 커넥터에서 젠록 리본 케이블을 분리하고 위로 당겨 젠록 보드에서 분리합니다.



   참고: 이 케이블은 젠록 보드를 마더보드에 연결합니다.



4. 커넥터에서 이더넷 케이블을 분리하고 뒤로 당겨 젠록 보드에서 분리합니다.



   참고: 이 케이블은 젠록 보드를 마더보드에 연결합니다.

젠록 어셈블리 설치 방법

젠록 어셈블리를 설치하려면 동일 절차를 역순으로 수행하십시오.
