상단 덮개를 제거하는 방법

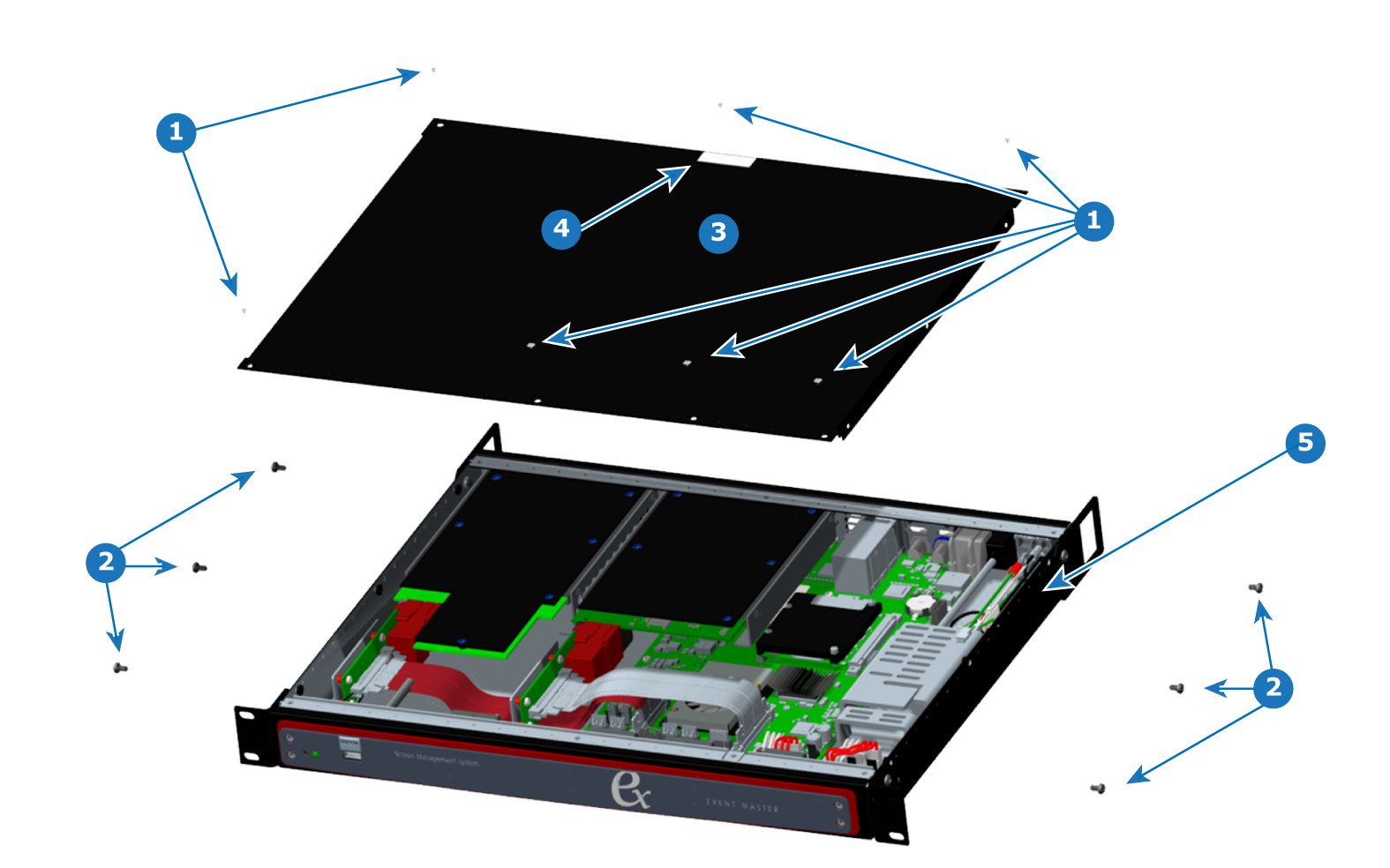

1. 장치 상단에서 7개의 플랫 헤드, 4-40 나사를 제거합니다.

   상단 덮개 뒷면 가장자리의 가운데 나사는 변조 방지 라벨 아래에 있습니다. 라벨을 먼저 제거하면 나사를 제거하는 것이 더 쉬울 수 있습니다.

2. 장치 측면에서 6개의 팬 헤드, 6-32개의 나사를 제거합니다.
3. 장치에서 상단 덮개를 들어 올립니다.

상단 덮개 설치 방법

EX 섀시에 상단 덮개를 설치하려면 제거 절차의 단계를 역순으로 수행하십시오.

참고: 상단 덮개를 섀시에 부착하는 나사에 Loctite 242(또는 동급) 스레드 고정기를 부착합니다. 4-40개의 플랫 헤드 나사를 5인치 파운드로 조입니다. 6-32개의 팬 헤드 나사를 8인치 파운드로 조입니다.
