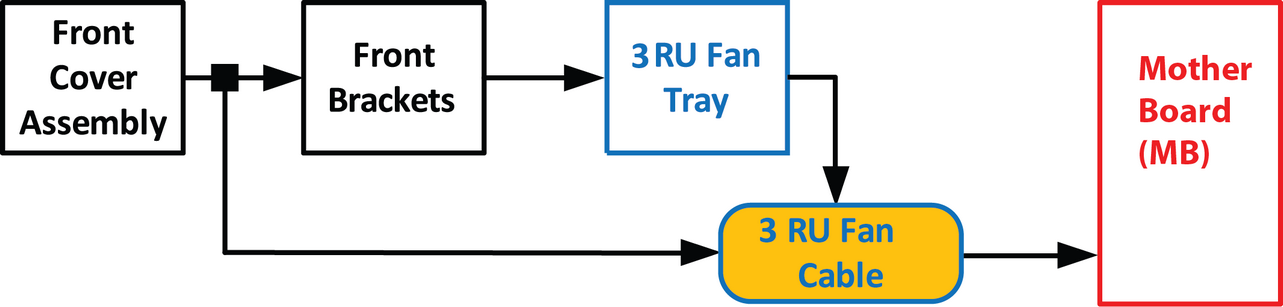

흐름도

참고: 3RU 케이블 어셈블리는 마더보드의 3RU 팬에 전원을 공급합니다.

참고: 케이블 한쪽은 3RU 팬 트레이를 분리한 후 접근할 수 있는 금속 브래킷에 연결됩니다. 케이블 어셈블리의 다른 쪽은 마더보드에 연결됩니다.

개요

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

3RU 팬 케이블 제거 방법

1. 마더보드에 접근하려면 다른 절차에 설명된 단계에 따라 전면 덮개 어셈블리, 전면 브래킷 및 3RU 팬 트레이를 분리합니다.

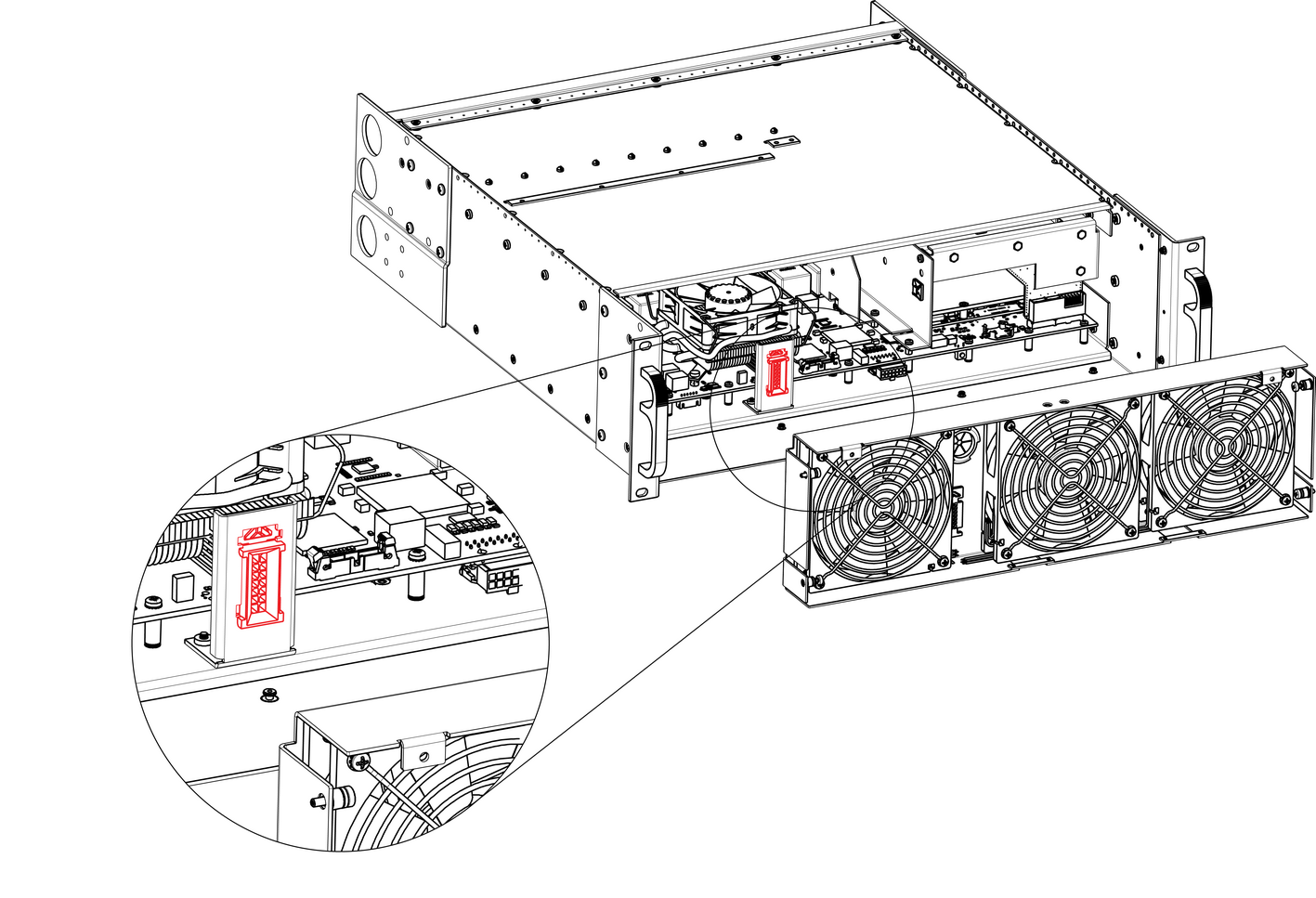

2. 3RU 팬 트레이를 제거한 후 노출된 3RU 케이블 커넥터를 찾습니다. 커넥터는 섀시에 수직으로 장착된 금속 브래킷에 부착됩니다.

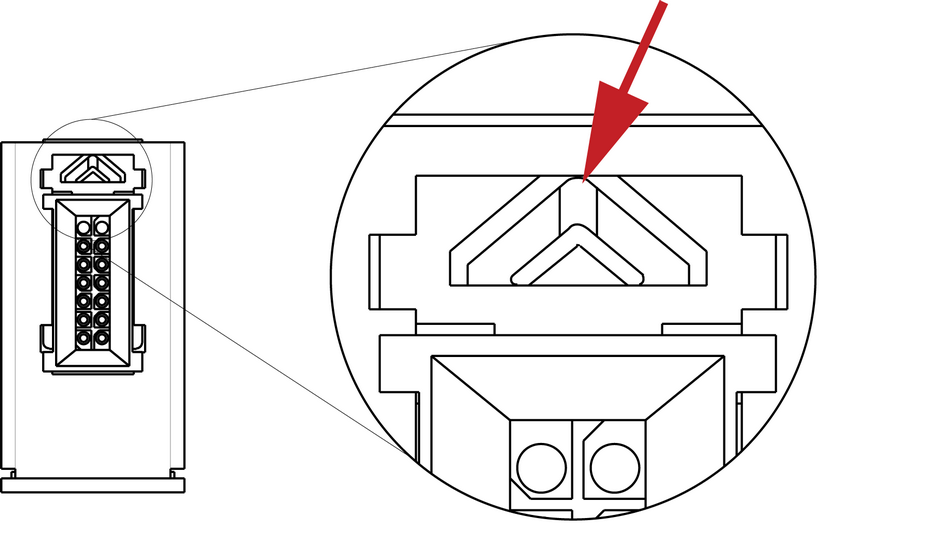

3. 커넥터 상단의 스냅 잠금을 찾아 뒤로 밀어 커넥터를 브래킷에서 분리합니다.

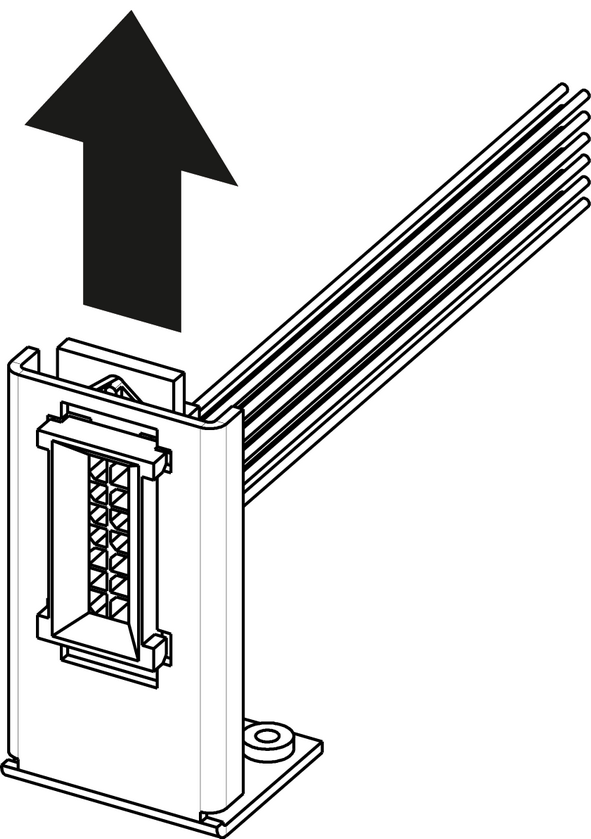

4. 금속 브래킷의 슬롯이 커넥터의 플랜지와 정렬될 때까지 커넥터를 위로 누릅니다.

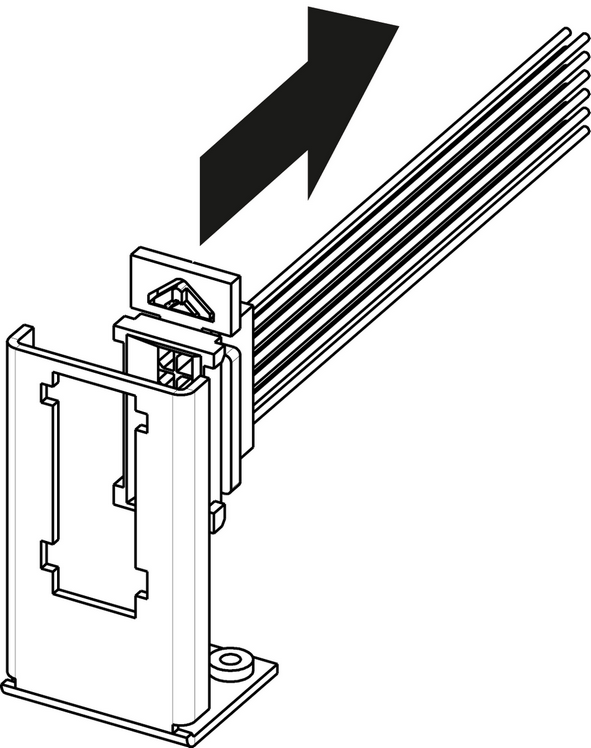

5. 3RU 케이블 어셈블리를 조심스럽게 당겨 브래킷에서 분리합니다.

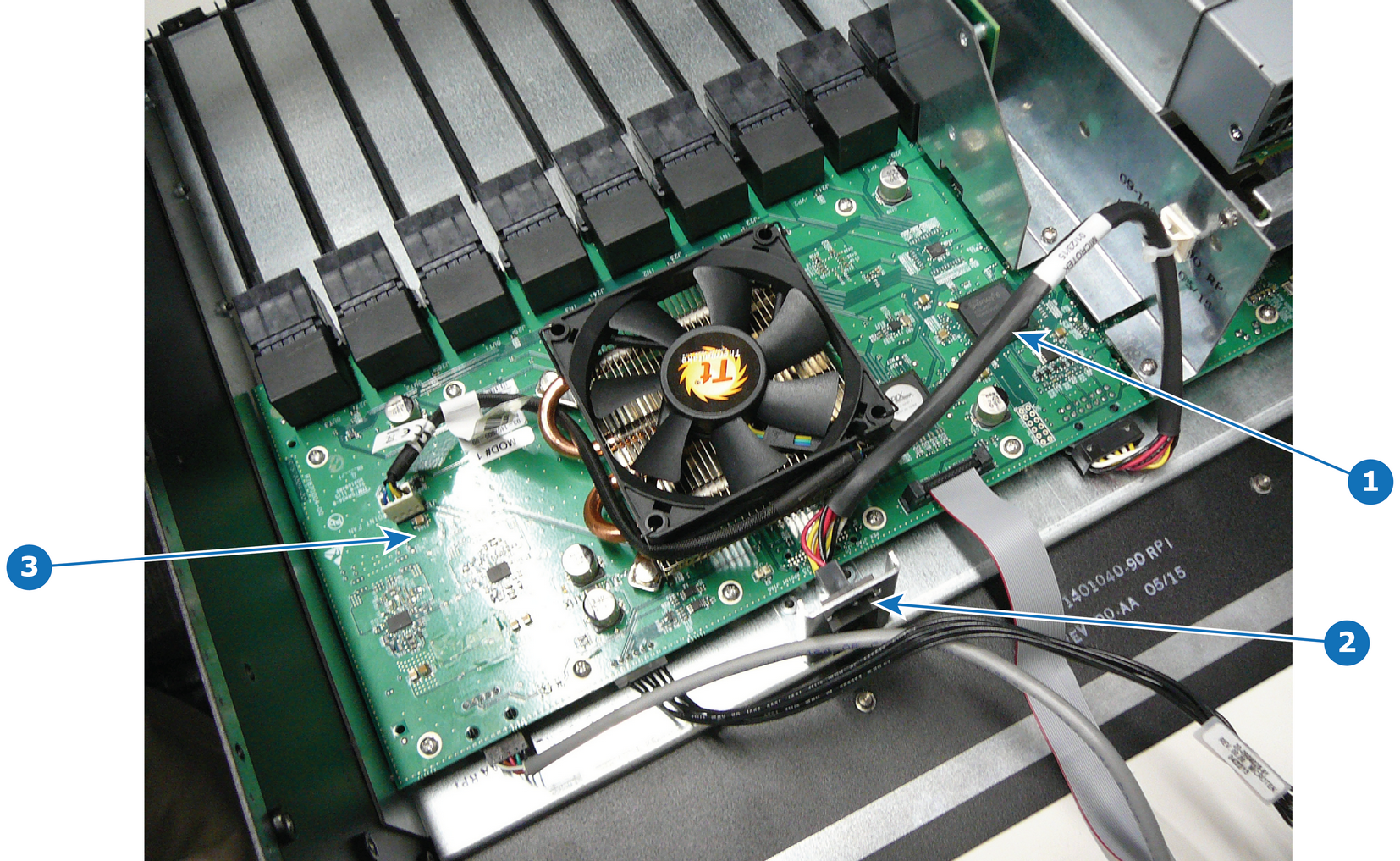

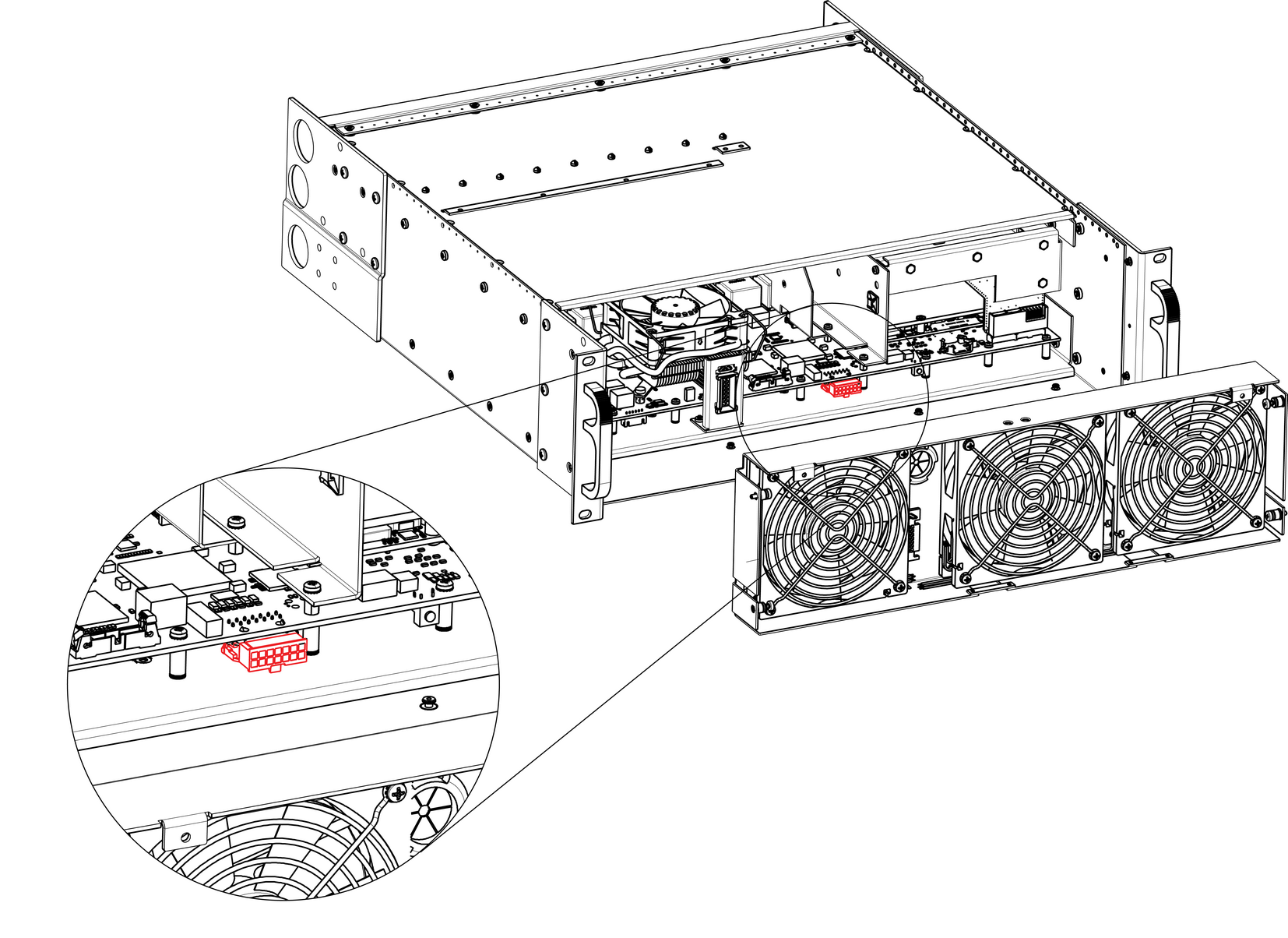

6. 마더보드에 꽂혀 있는 3RU 케이블을 찾습니다.



7. 3RU 케이블을 살짝 밀어 분리합니다.



   참고: 측면 지지판에 케이블을 고정시키는 케이블 타이를 풀어야 할 수도 있습니다.

3RU 팬 케이블 설치 방법

3RU 팬 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
