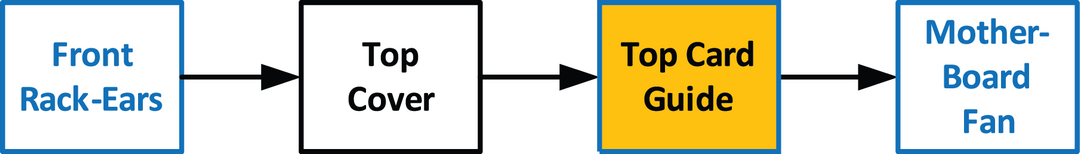

흐름도

필수 도구

Phillips 스크루드라이버 #2 1개

상단 카드 가이드 제거 방법

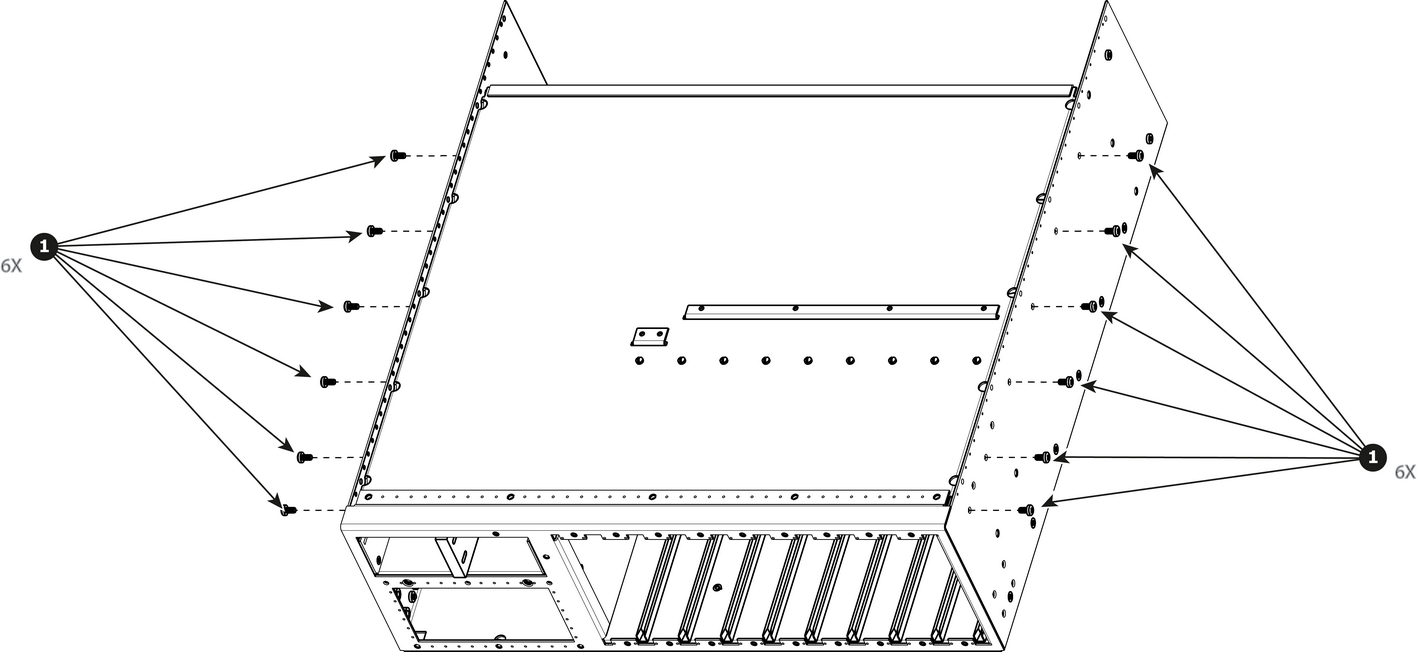

1. 장치 아래쪽에 있는 양쪽 나사 12개(각 면에 6개, 6-32x0.25)를 제거합니다.



2. 카드 가이드 덮개를 조심스럽게 당겨서 장치에서 분리합니다.

상단 카드 가이드 설치 방법

상단 카드 가이드를 설치하려면 동일 절차를 역순으로 수행합니다.

참고: 가이드를 설치할 때 나사를 조이기 전에 뒷면에 카드 2개가 설치되었는지 확인하십시오.

참고: 설치하기 전에 Loctite 242를 나사에 연결하십시오.
