4.4 듀얼 링크 DVI 입력 카드

일반 사항

듀얼 링크 DVI 입력 카드에는 단일 또는 듀얼 링크 DVI 비디오 신호를 지원할 수 있는 두 개의 DVI-I 듀얼 링크 커넥터가 포함되어 있습니다.

참고: DVI-I 커넥터에는 아날로그 신호를 지원하는 핀이 포함되어 있지만 DVI 카드는 아날로그 신호를 지원하지 않습니다. 아날로그 신호를 장치에 연결해야 하는 경우 외부 A/D 컨버터를 사용해야 합니다.

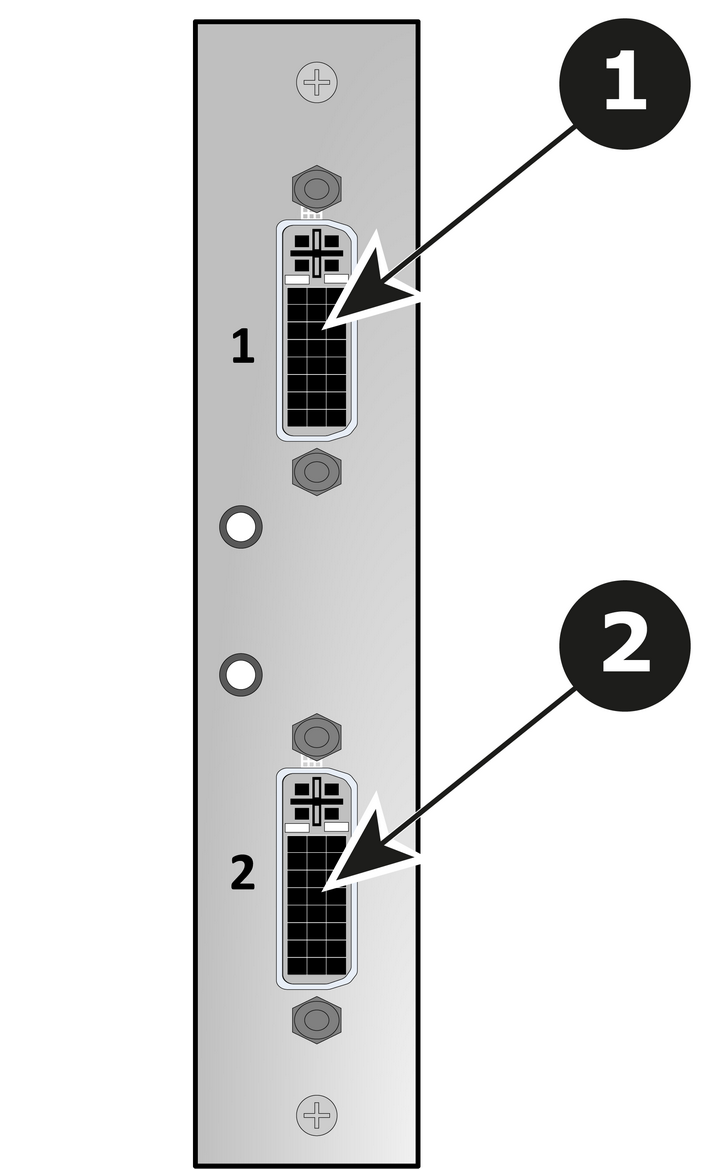

아래 그림은 듀얼 링크 DVI 입력 카드의 후면 패널 커넥터를 나타낸 것입니다.

1	DVI-I 듀얼 링크 커넥터 — 유효 동기화가 감지되면 녹색으로 켜지는 LED가 있는 DVI 1
2	DVI-I 듀얼 링크 커넥터 — 유효 동기화가 감지되면 녹색으로 켜지는 LED가 있는 DVI 2

기능

최대 2개의 신호를 독립적으로 처리
DVI-I 듀얼 링크 커넥터 2개
단일 또는 이중 링크 DVI 비디오 신호 지원
각 입력 채널에는 유효한 동기화가 감지되면 녹색으로 바뀌는 LED가 포함되어 있습니다.

사양

DVI 1.0 사양
최대 H 활성: 4,096; 최대 V 활성: 3,072
지원 형식:
- 최대 165MHz의 모든 싱글 링크 DVI 형식
- 최대 330MHz의 모든 듀얼 링크 DVI 형식
- 4K/UHD 지원됨:
  - 3,840x2,160/23.98/24/25/29.97/30 입력, 1x DVIDL, 2x DVIDL(L 및 R 절반) 또는 4x DVIDL(사분면) 사용
  - 3,840x2,160/50/59.94/60 입력, 2x DVIDL(L 및 R 절반) 또는 4x DVIDL(사분면) 사용
  - 4,096x2,160/23.98/24/25/29.97/30 입력, 2x DVIDL(L 및 R 절반) 또는 4x DVIDL(사분면) 사용
  - 4,096x2,160/50/59.94/60 입력, 2x DVIDL(L 및 R 절반) 또는 4x DVIDL(사분면) 사용
  - 4,096x2,400/23.98/24/25/29.97/30 입력, 2x DVIDL(L 및 R 절반) 또는 4x DVIDL(사분면) 사용
  - 4,096x2,400/50/59.94/60 입력, 2x DVIDL(L & R 절반) 또는 4x DVIDL(사분면) 사용
- EDID 버전 1.3 호환
- HDCP 버전 1.4와 호환

DVI

디지털 비주얼 인터페이스는 디지털 평면 패널 디스플레이의 확산에 대응하여 개발된 디스플레이 인터페이스입니다.

DDWG(디지털 디스플레이 작업 그룹)에서 개발한 디지털 비디오 연결 표준입니다. 이 연결 표준은 두 개의 서로 다른 커넥터를 제공합니다. 하나는 디지털 비디오 신호만 처리하는 24핀이 있고 다른 하나는 디지털 및 아날로그 비디오를 모두 처리하는 29핀이 있습니다. 이 표준은 실리콘 이미지의 TMDS(전환 최소화 차동 신호)와 VESA(비디오 전자 표준 협회) 의 DDC(디스플레이 데이터 채널)를 사용합니다.

DVI는 단일 또는 이중 링크일 수 있습니다.
