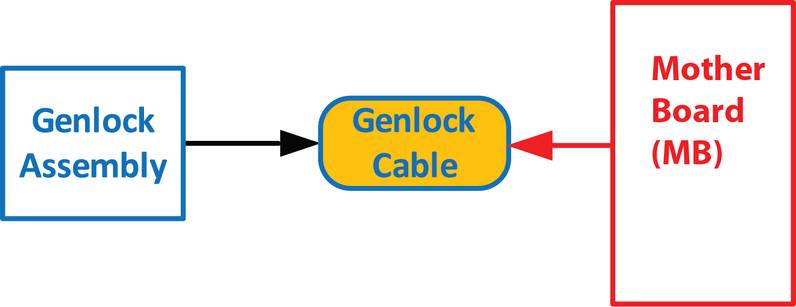

참고: 젠록 케이블은 젠록 보드를 마더보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 분리하는 방법에 대한 지침을 디룹니다.

참고: 젠록 케이블의 한쪽 끝이 마더보드와 마더보드 마운트 사이에 고정되어 있습니다. 이 케이블을 분리하려면 부품을 분리해야 합니다.

개요

우려되는 부분

필수 도구

Phillips 스크루드라이버 #2 1개

이더넷 케이블 제거 방법

1. 젠록 어셈블리를 분리하고 당겨서 뒤에 있는 케이블이 보이도록 합니다(관련 절차 참조).

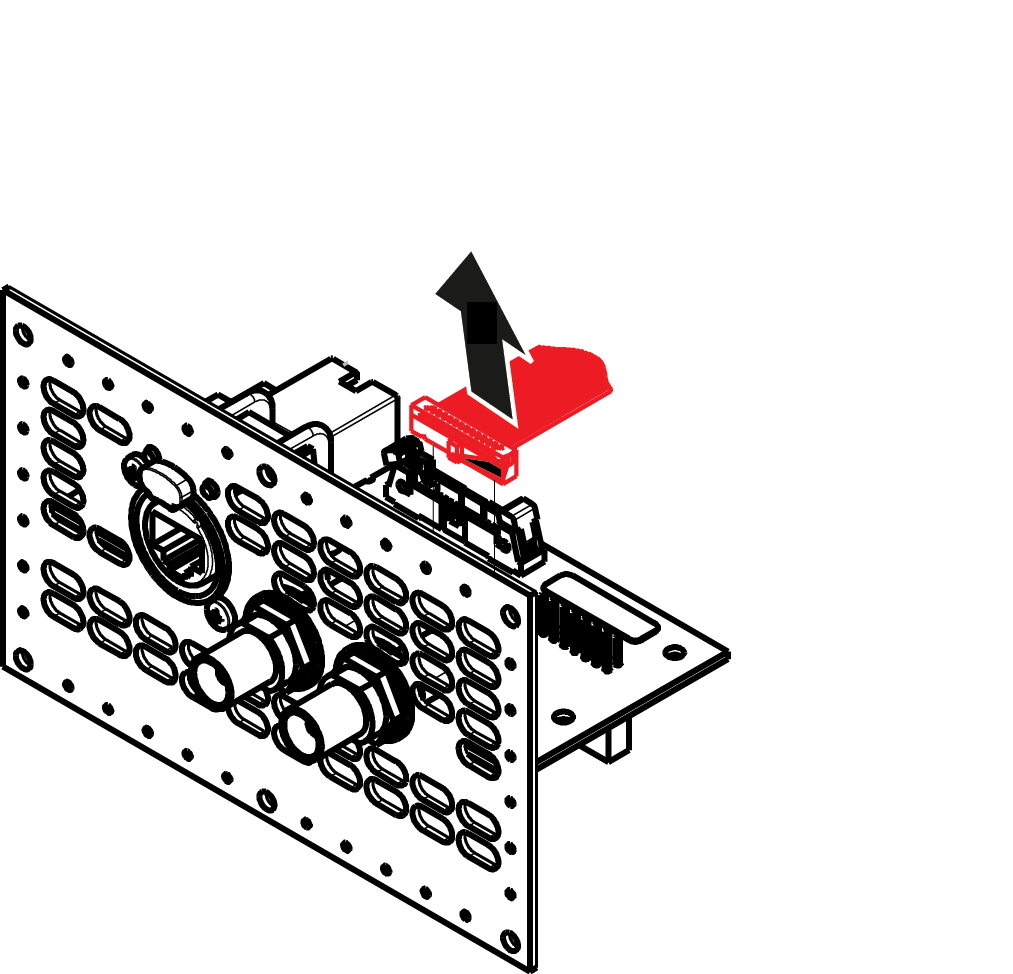

2. 젠록 어셈블리에서 젠록 커넥터를 찾아 커넥터에서 리본 케이블을 분리한 다음 위로 당겨 젠록 보드에서 분리합니다.





   참고: 이 단계부터는 젠록 케이블의 반대쪽 끝만 마더보드에 연결된 상태로 유지됩니다. 안타깝게도 마더보드 마운트에서 마더보드를 분리하여 플러그를 뽑아야 합니다. (“프로세스 개요” 참조).

3. 마더보드에 액세스하려면 다음 부품을 분리하십시오.

   • 후면 카드(VPU, 링크, I/O)
   • CPU 모듈.
   • 링크 카드 인터포저


   참고: 이 부품들을 제거하려면 관련 절차를 참조하십시오. 이 부품들을 제거하려면 장치에서 많은 부품을 제거해야 합니다(전원 공급 장치, 전원 공급 장치, 전원 공급 장치 가이드, 측면 지지판 등)


   참고: 마더보드 고정 나사에 접근하기 위해 솔리드 스테이트 메모리, 시스템 배터리 및 기타 케이블을 분리하지 않아도 됩니다.

4. 마더보드 마운트에서 마더보드를 분리합니다.

   1. 마더보드를 마더보드 마운트에 연결하는 세 개의 m/f 스탠드오프(4-40 X 3/16".25")를 제거합니다.
   2. 마더보드를 마더보드 마운트에 연결하는 5개의 m/f 스탠드오프(m2.5 X 8mm)를 제거합니다.

   3. 마더보드를 마더보드 마운트에 연결하는 긴 팬 헤드 SEMS 나사 16개(4-40x.31" — SEMS는 통합 잠금 와셔를 의미함)를 제거합니다.

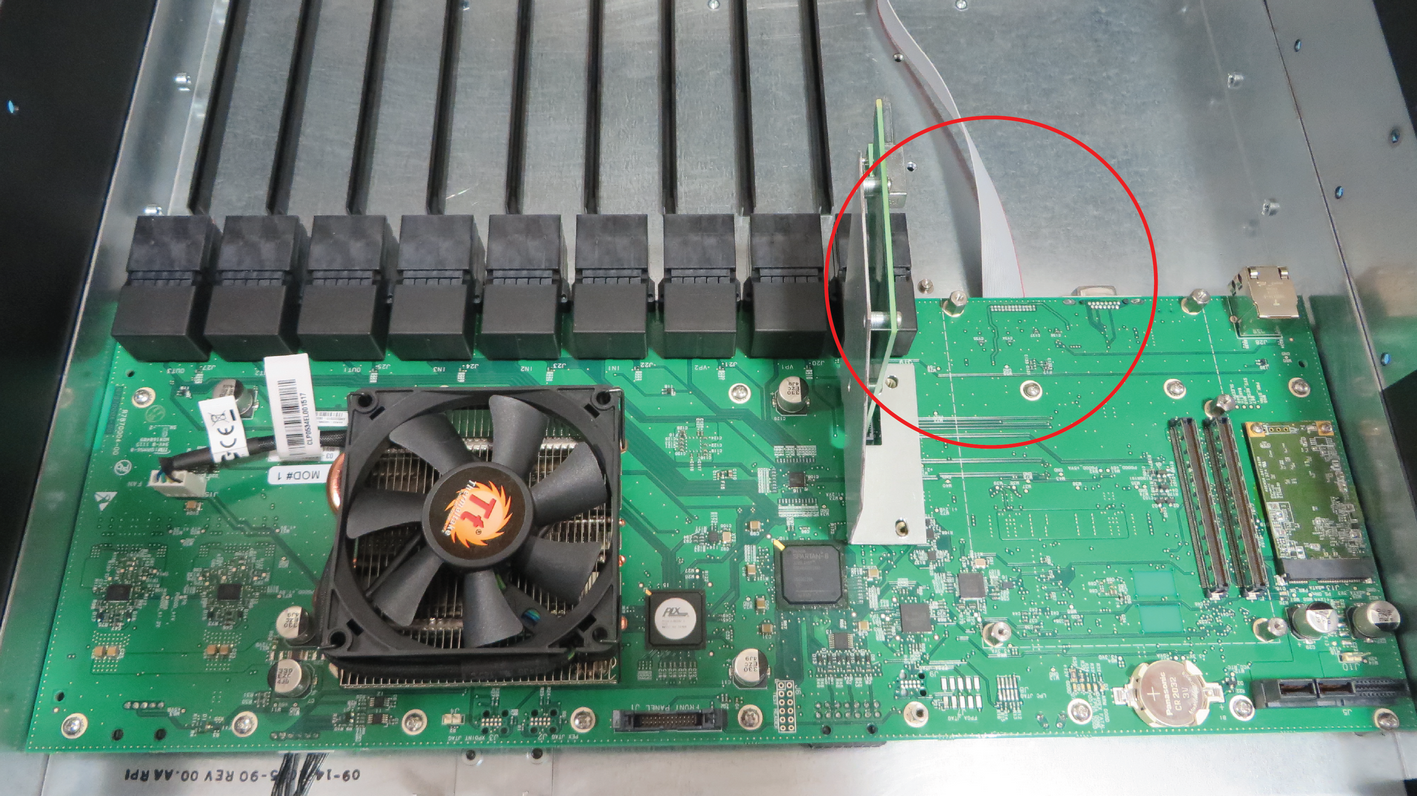

5. 마더보드에 꽂혀 있는 젠록 케이블을 찾습니다.



6. 젠록 케이블을 분리합니다.
7. 케이블을 장치 밖으로 당겨 빼냅니다.

이더넷 케이블 설치 방법

이더넷 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
