전제 조건

EC-200은 이벤트 마스터 도구 세트 버전 3.0 이상과 함께 제공됩니다. EC-210은 이벤트 마스터 도구 세트 버전 6.0 이상과 함께 제공됩니다.

참고: EC-200/EC-210에 Barco 웹 사이트(URL:https://www.barco.com/)에서 사용할 수 있는 최신 소프트웨어 버전이 설치되어 있는지 확인합니다. 소프트웨어 다운로드 및 컨트롤러에 소프트웨어를 설치하는 방법에 대한 자세한 내용은 “이벤트 마스터 도구 세트 소프트웨어 다운로드” 및 “소프트웨어 설치” 장을 참조하십시오.

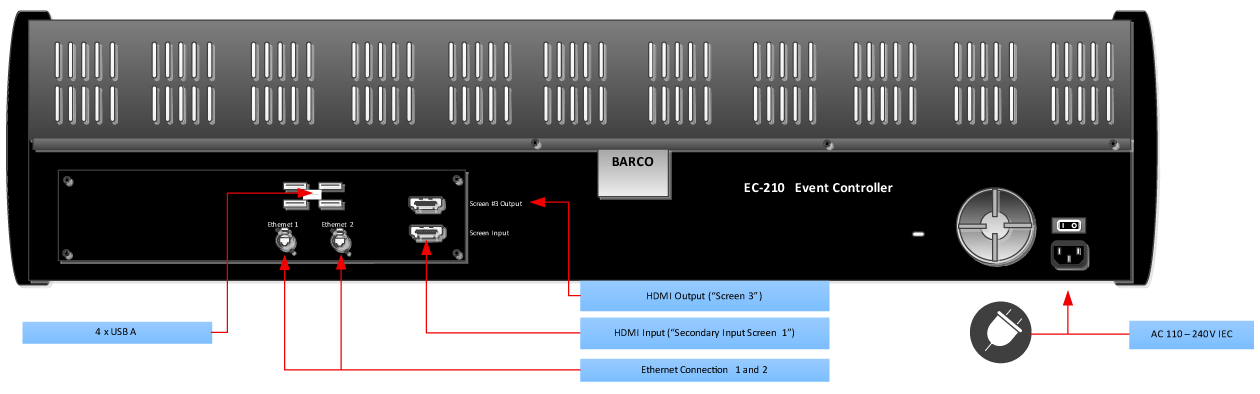

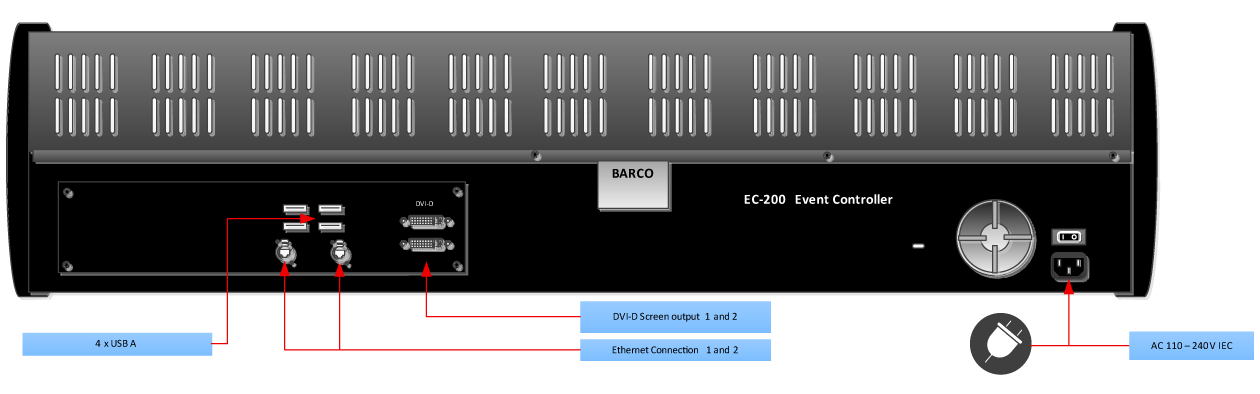

연결 다이어그램

설명

고정 IP 주소의 경우 네트워크 콘센트 1을 이벤트 마스터 장치 네트워크에 연결하고 DHCP 할당 IP 주소의 경우 콘센트 2를 연결합니다. 코드를 전원 콘센트에 꽂습니다. 필요한 케이블(네트워크 케이블 제외)은 새 시스템에 제공됩니다. 원래 케이블이 없는 경우 표준 컴퓨터 케이블을 사용하여 연결하기만 하면 됩니다.

뒷면에 있는 4개의 USB 커넥터는 키보드와 마우스 및 기타 지원되는 USB 장치에 사용할 수 있습니다. 콘솔 상단 중앙에 있는 USB 커넥터는 컨트롤러와 함께 제공되는 USB 플래시 드라이브와 함께 사용할 수 있습니다.
