10.11 레이어 버튼

개요

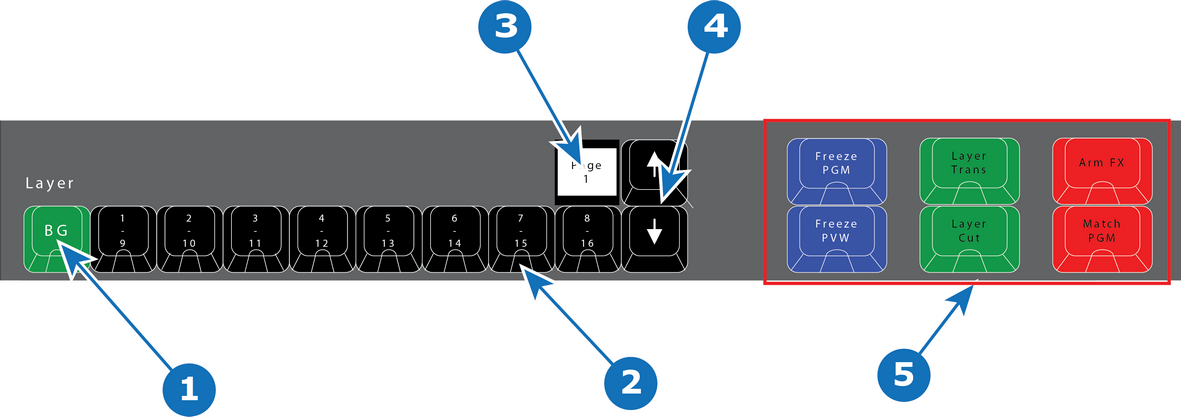

이미지 10–11
1
배경 버튼 + 8개의 레이어 버튼.
2
LED(빨간색 또는 녹색).
3
레이어 범위 표시(버튼 범위 표시 — 1~8, 9~16 등)
4
화살표 버튼(레이어 범위: 위쪽 및 아래쪽).
5
레이어 작동 버튼.
설명

시스템은 13페이지(최대 레이어 104까지)에 대한 9개의 레이어 버튼을 지원합니다. 이 버튼 아래의 빨간색 또는 녹색 LED는 레이어 선택을 나타냅니다. 첫 번째 버튼은 항상 배경 레이어이므로 BG로 표시됩니다.

레이어 버튼 아래의 LED 색상은 빨간색과 녹색입니다.

LED 컬러설명
빨간색PGM에서 선택됨
녹색PVW에서 선택됨

버튼 2~9는 라벨의 위쪽 행에는 1~8로 표시되고 아래쪽 줄에는 9~16이 표시됩니다.

8/16으로 표시된 버튼 위의 레이어 범위 표시에는 1~8, 9~16 등의 버튼 범위가 표시됩니다. 화살표(위쪽 및 아래쪽)를 사용해 범위를 변경합니다.

레이어 실행기 버튼

레이어 버튼 왼쪽에 있는 여섯 개의 큰 버튼은 EMTS의 해당 기능에 매핑된 레이어 실행기 버튼입니다. 이에 대해서는 “컨트롤러 작동” 장에 자세히 설명되어 있습니다.
