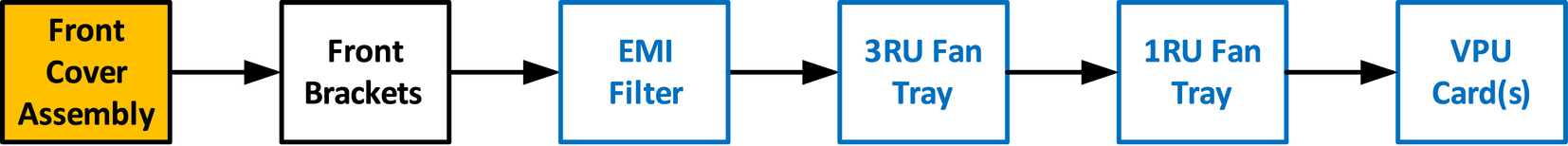

흐름도

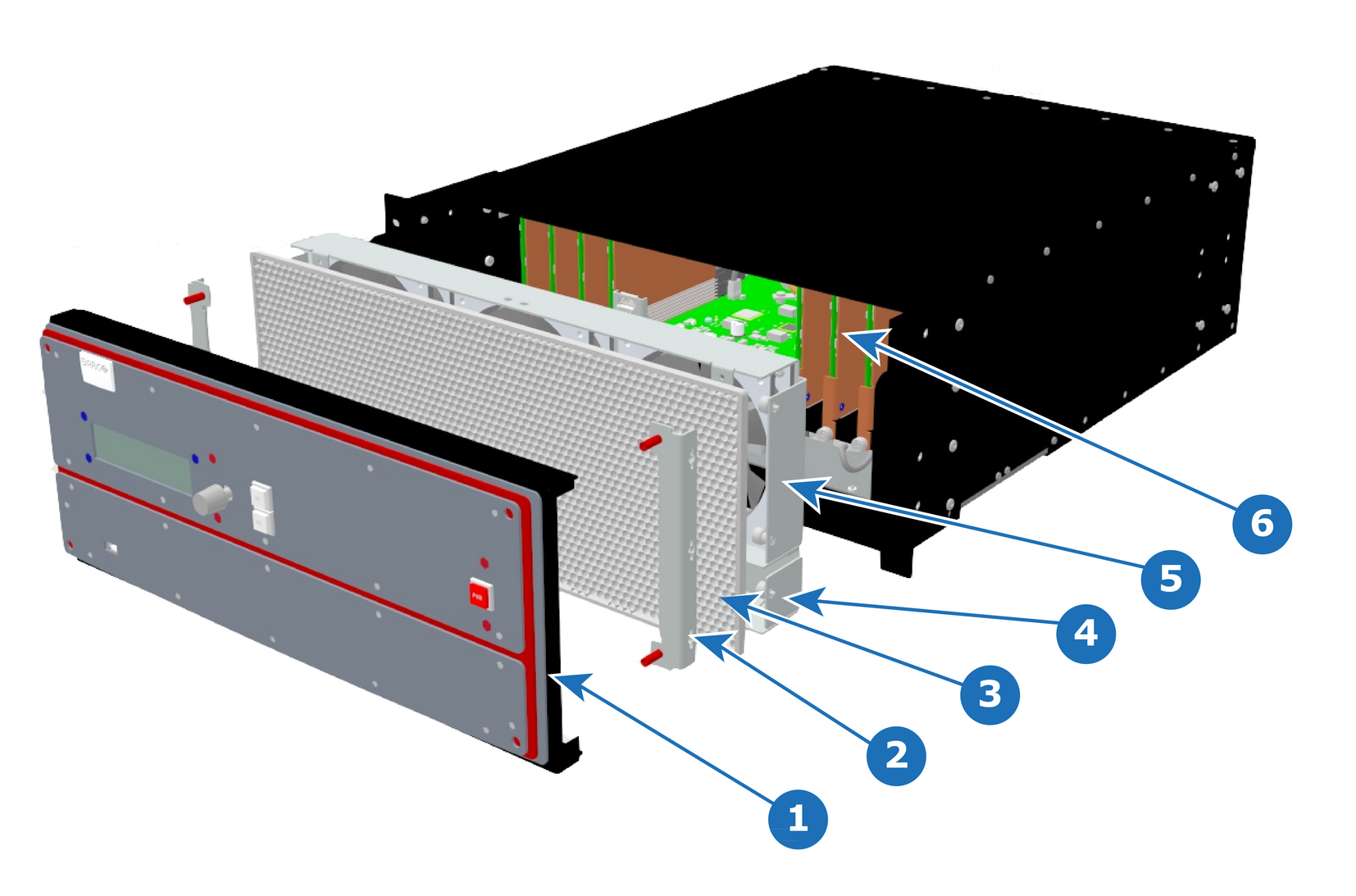

개요

참고: EMI 필터는 더 이상 필요하지 않으며 제거할 수 있습니다. EMI 필터를 제자리에 두면 정비가 필요합니다. “E2 유지 관리 작업”을 참조하십시오.

필수 도구

HEX 0.05" 7.05" 스크루드라이버 1개(Barco에서 오리지널 패키지로 제공).

전면 덮개 어셈블리 제거 방법

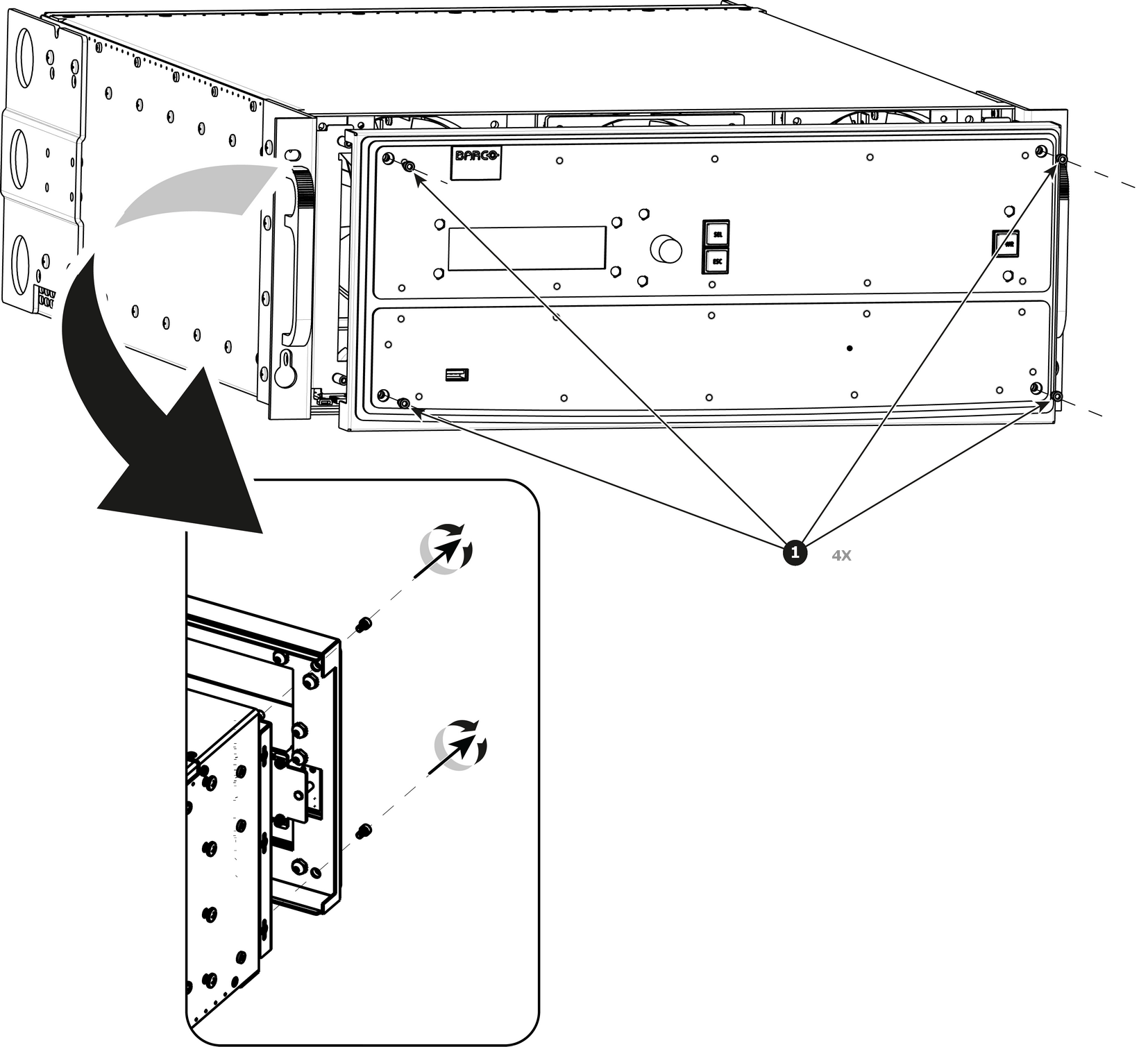

1. 육각 드라이버를 사용하여 앞면 덮개를 뒤에 있는 브래킷에 부착하는 나사 4개(Hex 6-32x.25)를 제거합니다.



   참고: 스탠드오프는 판금의 구멍을 통과하여 전면 엔클로저를 올바르게 정렬합니다.



2. 전면 덮개를 당겨서 장치 전면에 평평하게 놓으십시오.

   이 시점에도 전면 덮개를 장치에 연결하는 케이블이 3개 남아 있습니다.



3. 커넥터에서 걸쇠를 당겨 분리하고 평평한 전면 패널을 가볍게 당겨 분리합니다.
4. 관련 절차(VFD, USB 및 전면 패널 커넥터) 에 설명된 대로 케이블을 분리합니다.

전면 덮개 어셈블리 설치 방법

전면 덮개 어셈블리를 설치하려면 동일 절차를 역순으로 수행하십시오.
