14.22 시스템 전원 보드

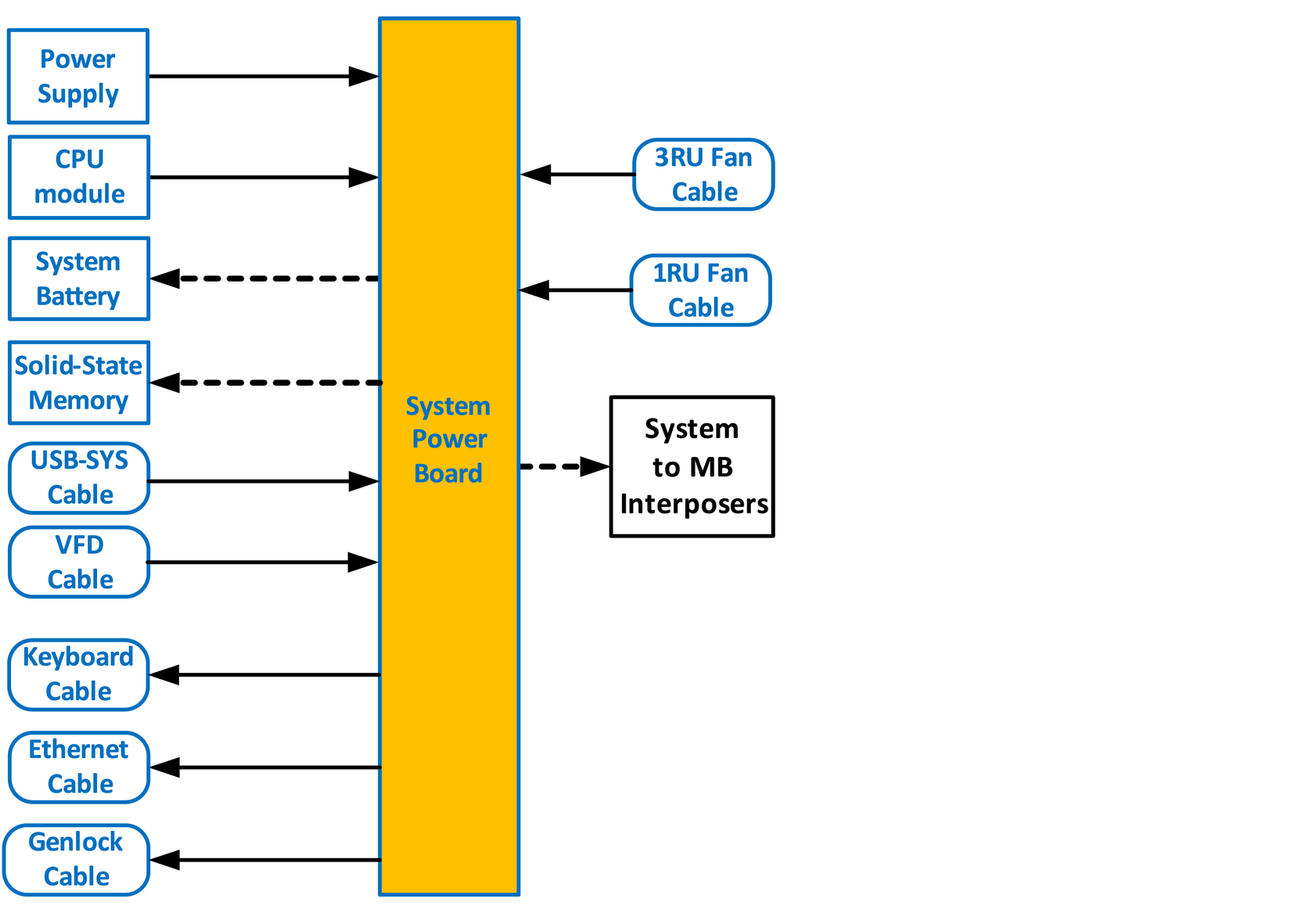

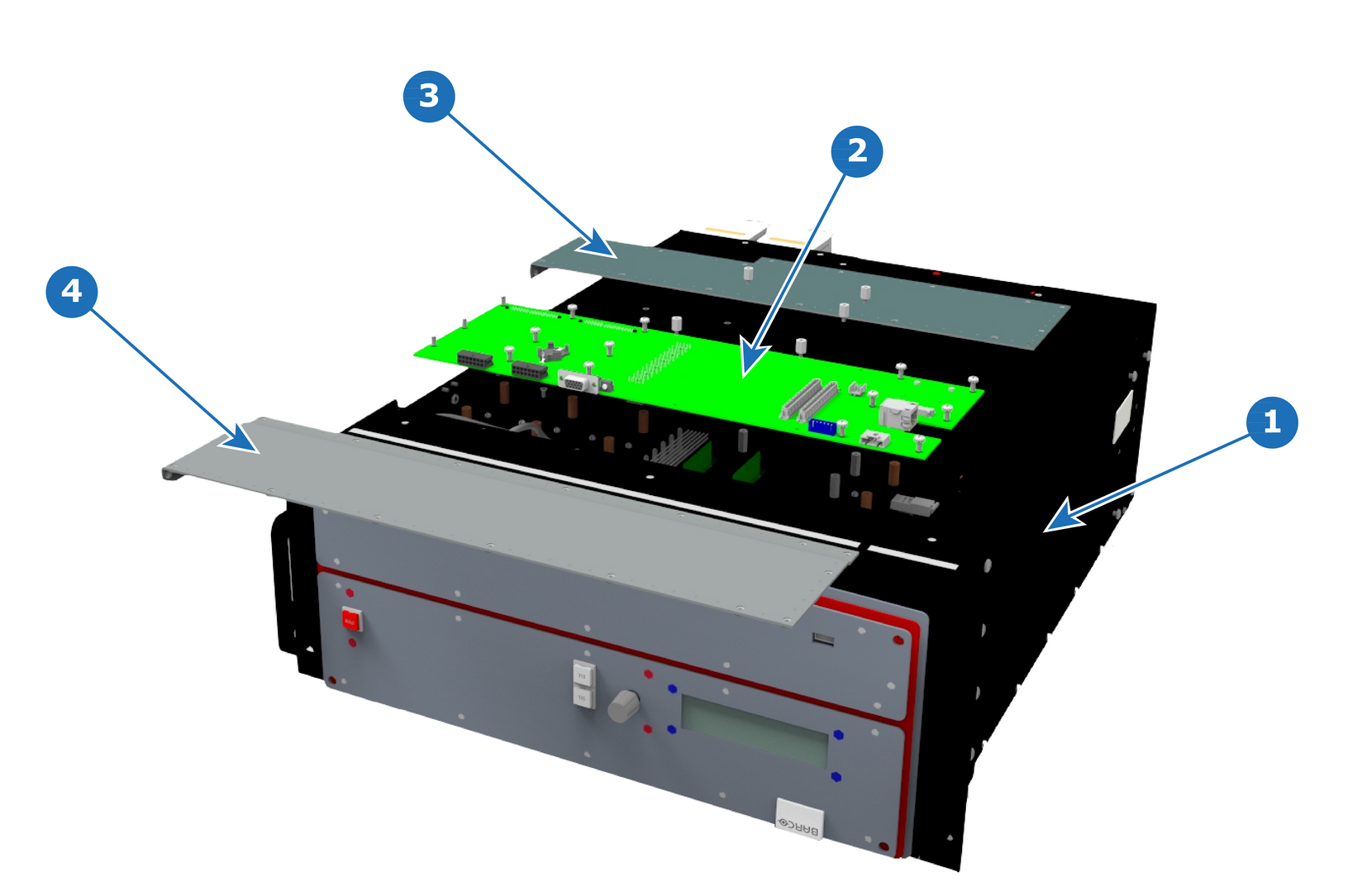

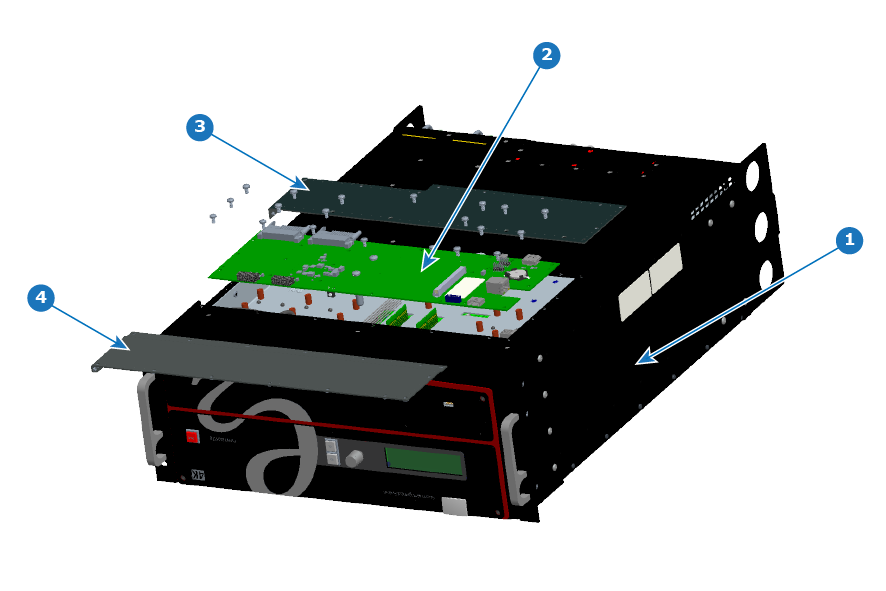

참고: 시스템-전원 보드를 분리하기 전에 전원 공급 장치, 하단 패널 및 CPU 보드를 제거해야 합니다. 이 섹션에 제공된 지침을 따르십시오.

시스템 전원 보드

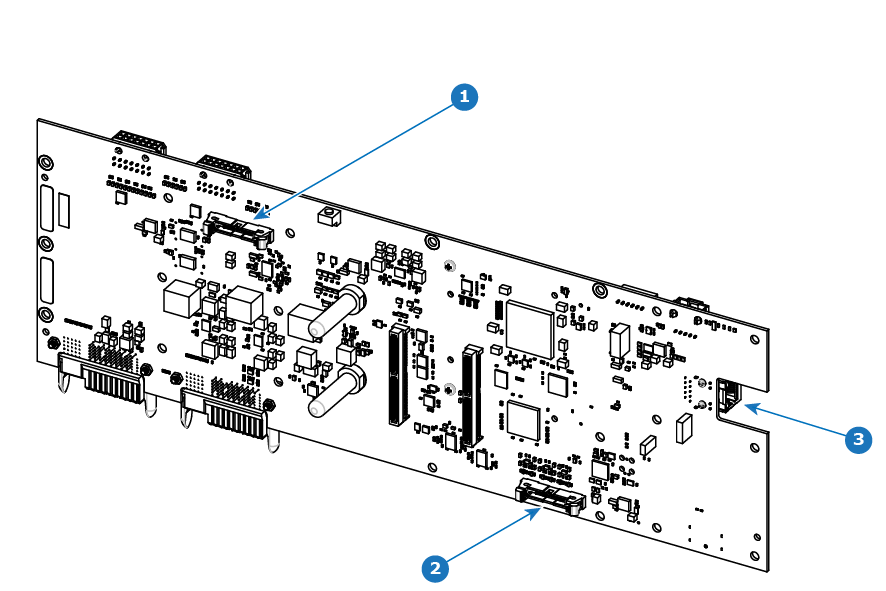

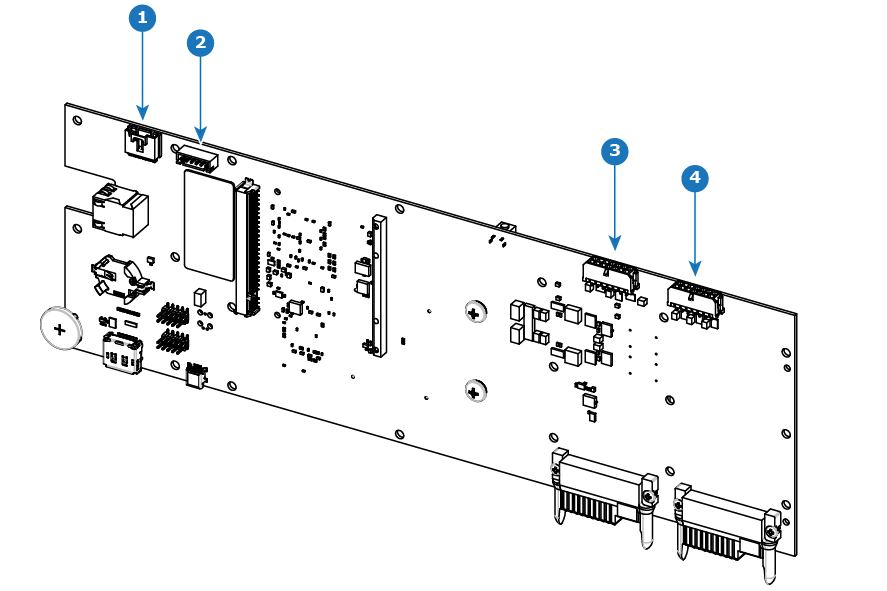

보드 위쪽에 꽂혀 있고 아래쪽 패널을 분리하면 보이는 USB, VFD, 3RU 및 1RU 케이블을 분리합니다. 케이블을 찾으려면 아래 그림(위쪽)을 참조하십시오.

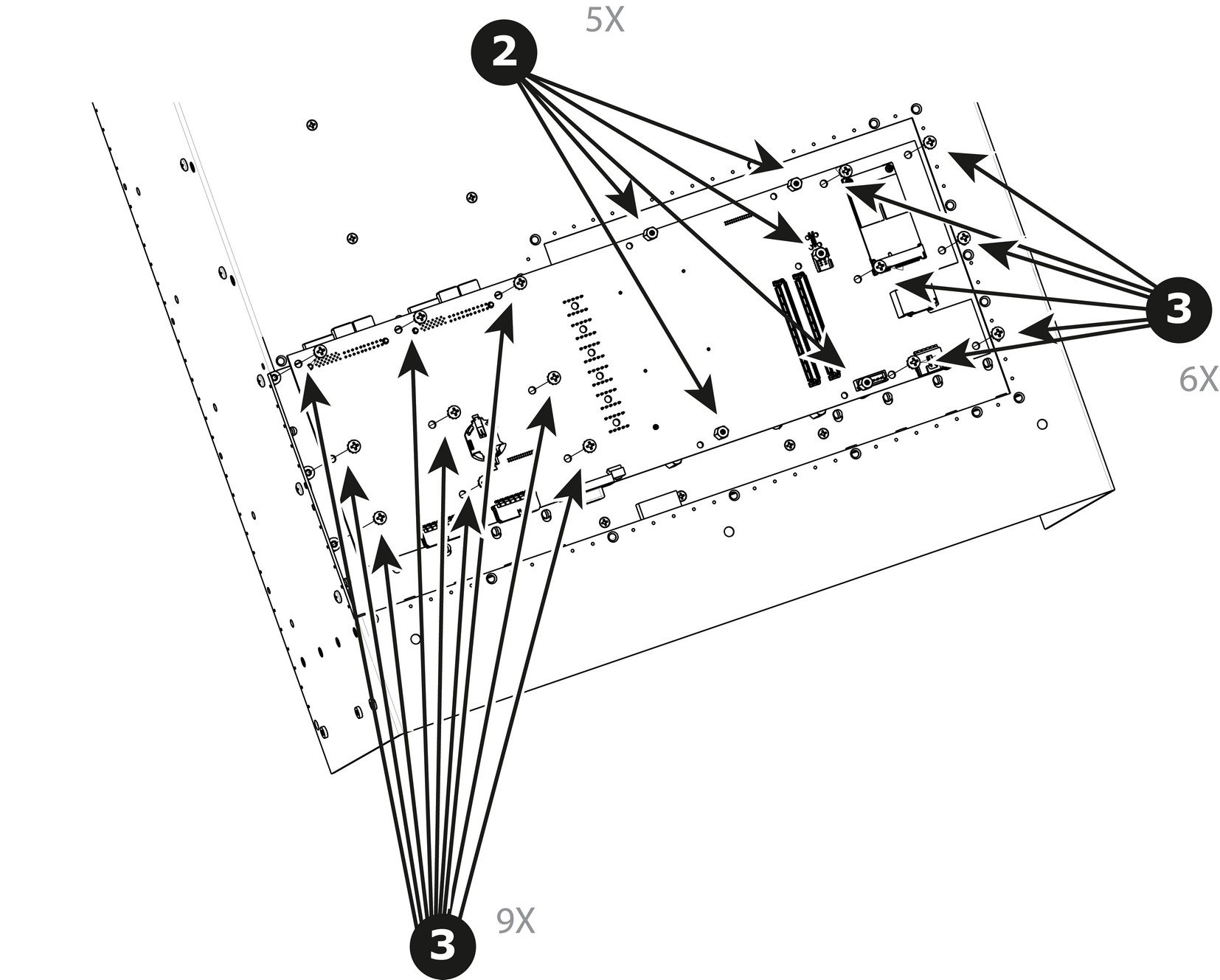

육각 드라이버를 사용하여 CPU 모듈을 마더보드에 연결하는 5개의 스탠드오프(m 2.5 H6 스테인리스 스틸)를 제거합니다.
이미지 14–66
시스템 전원 보드를 마더보드에 연결하는 15개의 나사(6-32x.31 스테인리스 스틸)를 제거합니다.
보드를 조심스럽게 들어 올리고 시스템에서 카드를 꺼냅니다. 카드에는 아직 케이블이 3개 연결되어 있으므로 보드를 너무 멀리 당기지 마십시오.
참고: 인터포저 카드가 나올 수 있습니다. 이 경우 보드를 마더보드 슬롯 장치에 다시 설치하십시오.

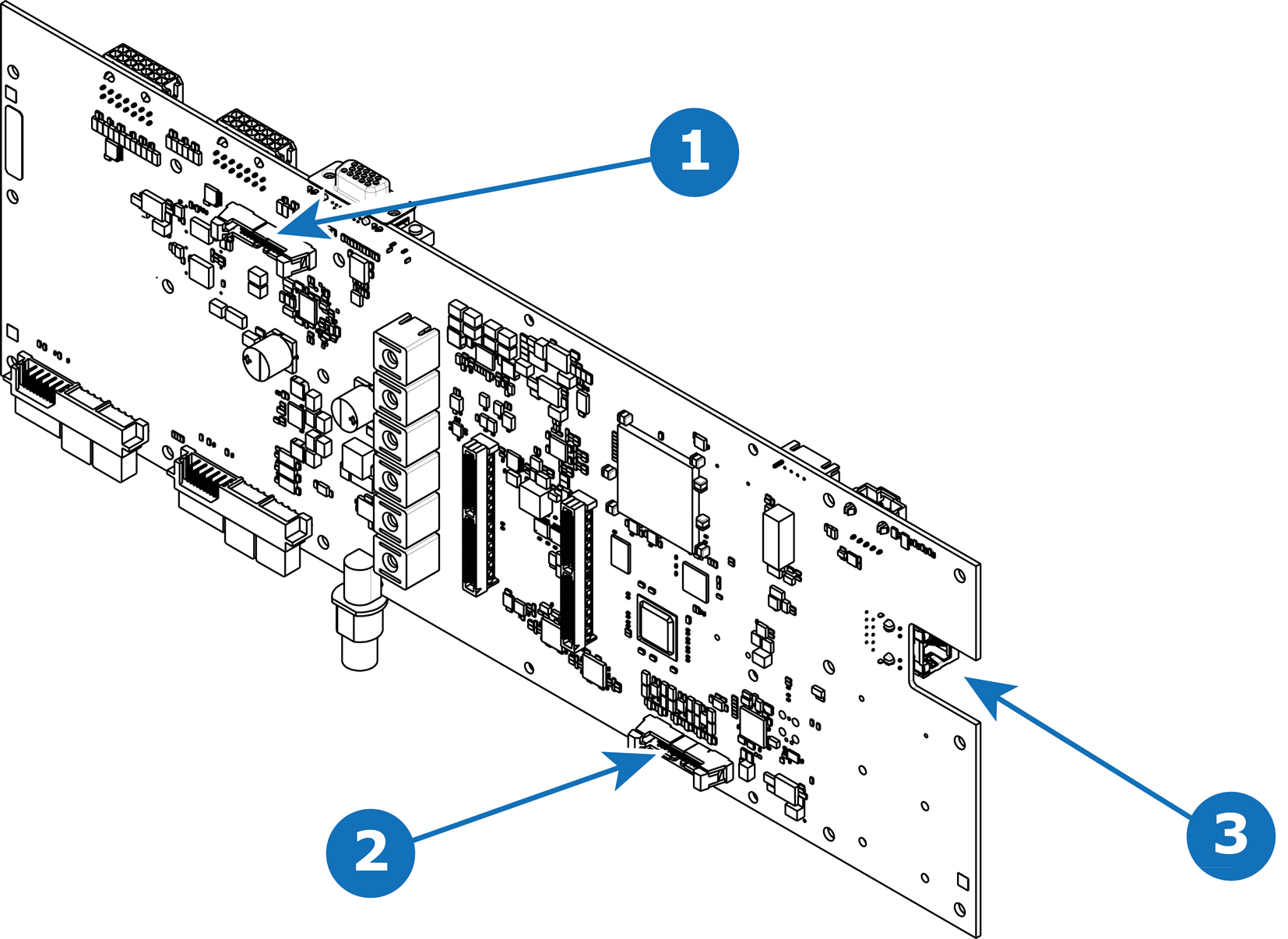

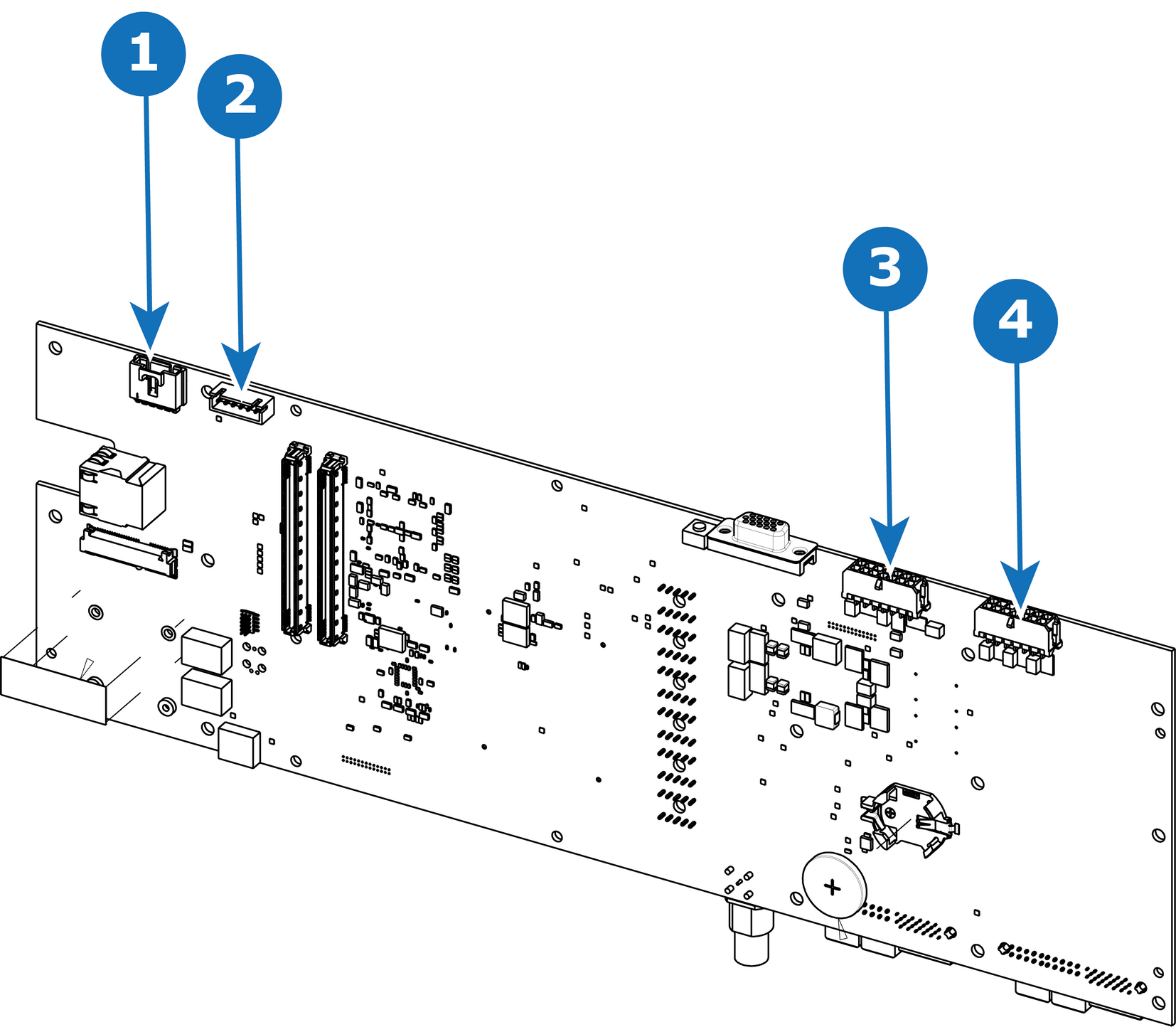

보드를 뒤집고 젠록, 이더넷 케이블 및 전면 패널 키보드 케이블을 분리합니다. 케이블을 찾으려면 아래 그림(아래쪽)을 참조하십시오.

참고: 시스템 카드를 분리한 후 시스템 배터리 또는 솔리드 스테이트 메모리를 교체할 수도 있습니다. 이 품목들은 이 장의 다른 섹션에 설명된 대로 시스템-전원 보드를 제거하지 않고도 수리할 수 있습니다.

시스템-전원 보드를 설치하려면 동일 절차를 역순으로 수행하십시오.
