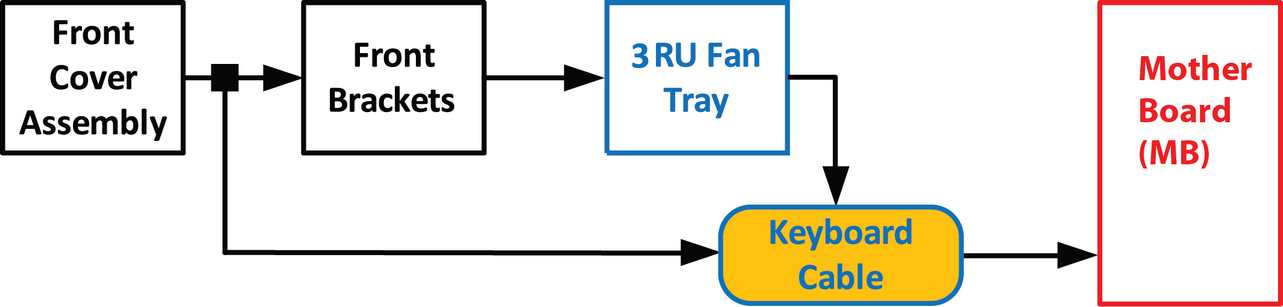

흐름도

참고: 플랫 리본 키보드 케이블은 전면 패널 보드를 마더보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.

개요

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

키보드 케이블 제거 방법

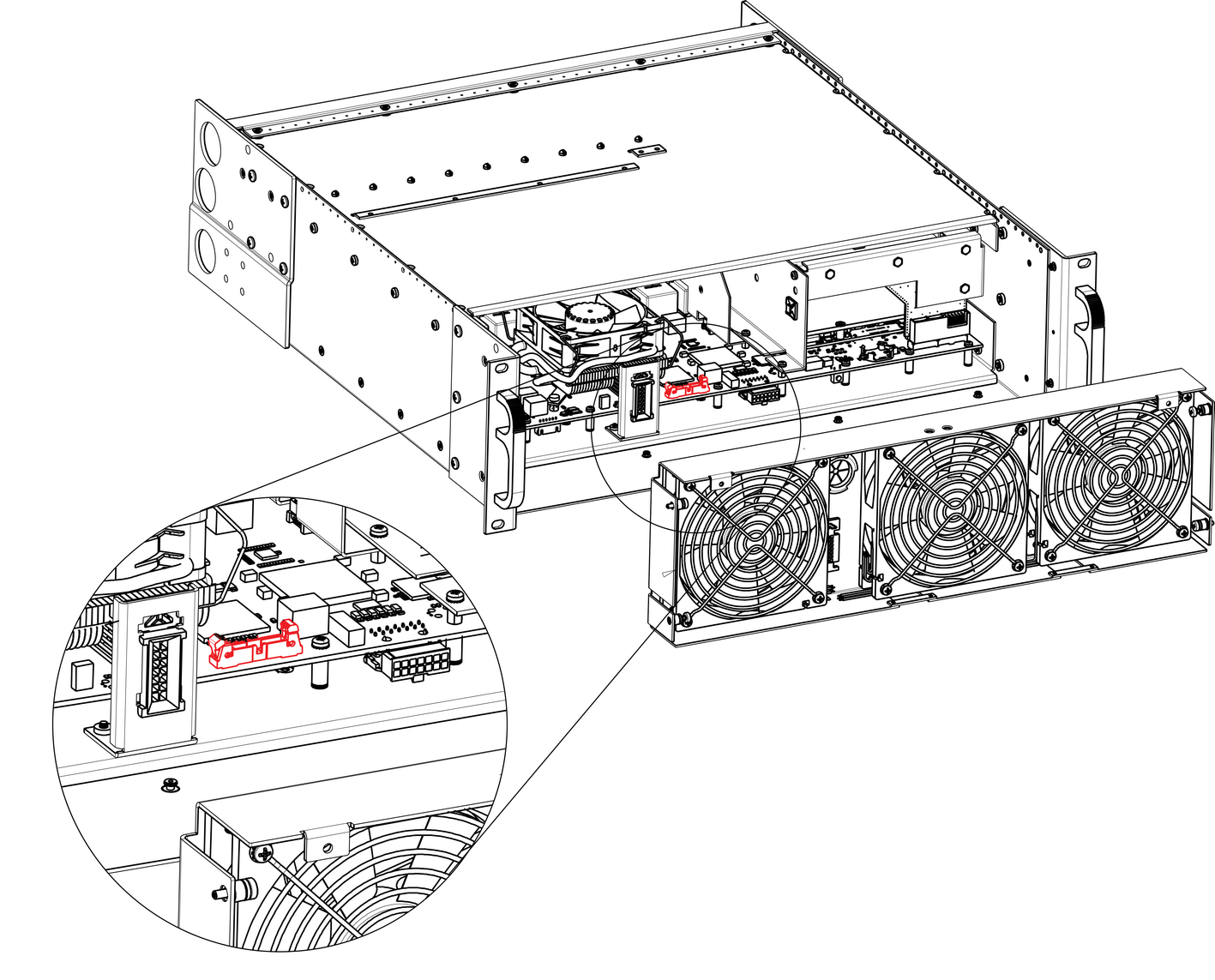

1. 마더보드에 접근하려면 다른 절차에 설명된 단계에 따라 전면 덮개 어셈블리, 전면 브래킷 및 3RU 팬 트레이를 분리합니다. 키보드 케이블이 전면 패널 보드에서 분리되었는지 확인합니다.

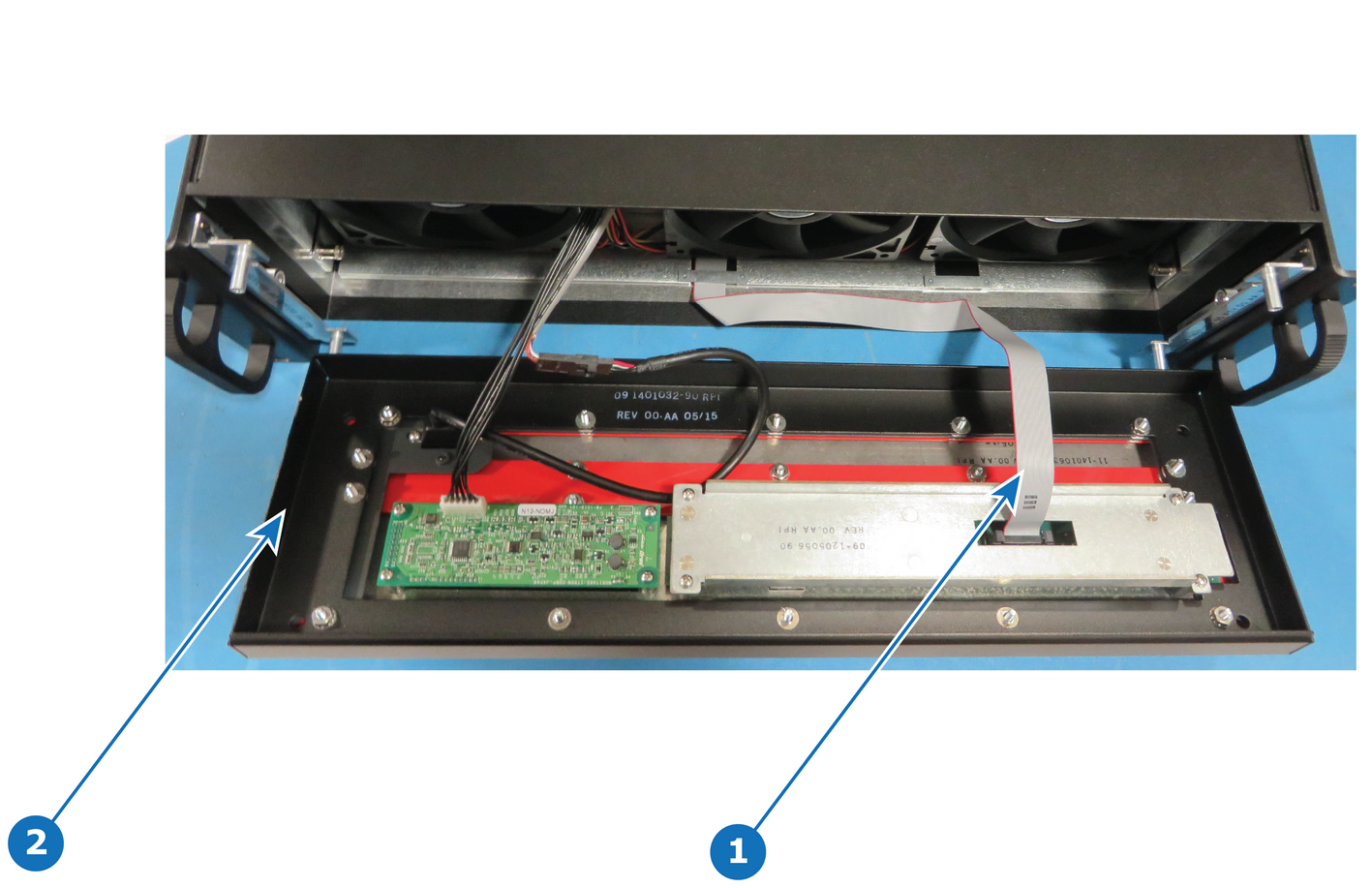

2. 키보드 커넥터를 찾아 걸쇠를 밖으로 밀어 케이블을 분리합니다.



3. 케이블을 장치 밖으로 당겨 빼냅니다.

키보드 케이블 설치 방법

키보드 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.

참고: 케이블이 잘못 삽입되지 않도록 커넥터에 키가 있습니다.

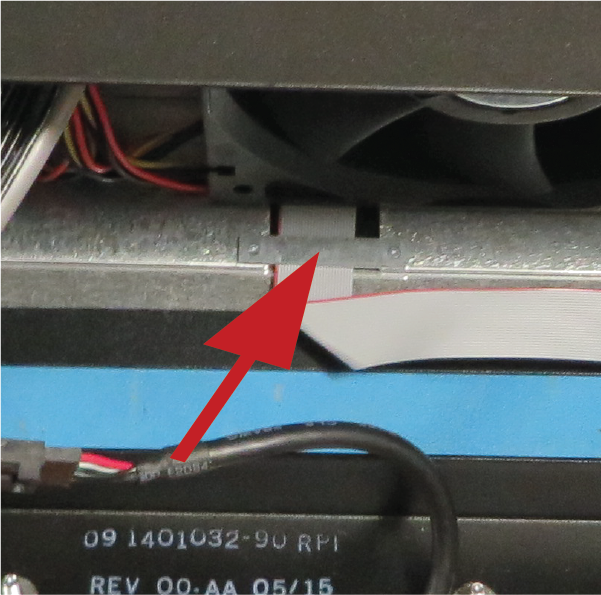

참고: 조립하는 동안 키보드 케이블이 3RU 팬 트레이 하단에 있는 슬롯을 통과하는지 확인하십시오.
