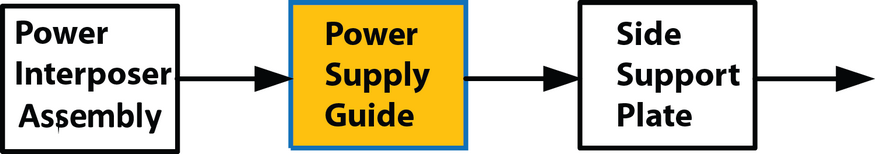

흐름도

참고: 실제로 전원 공급 장치 가이드를 제거하려면 전체 마더보드 마운트를 앞으로 움직여야 합니다. 그 이유는 모든 것을 섀시 앞쪽으로 옮기지 않으면 전원 공급 장치 가이드를 꺼낼 공간이 충분하지 않기 때문입니다.

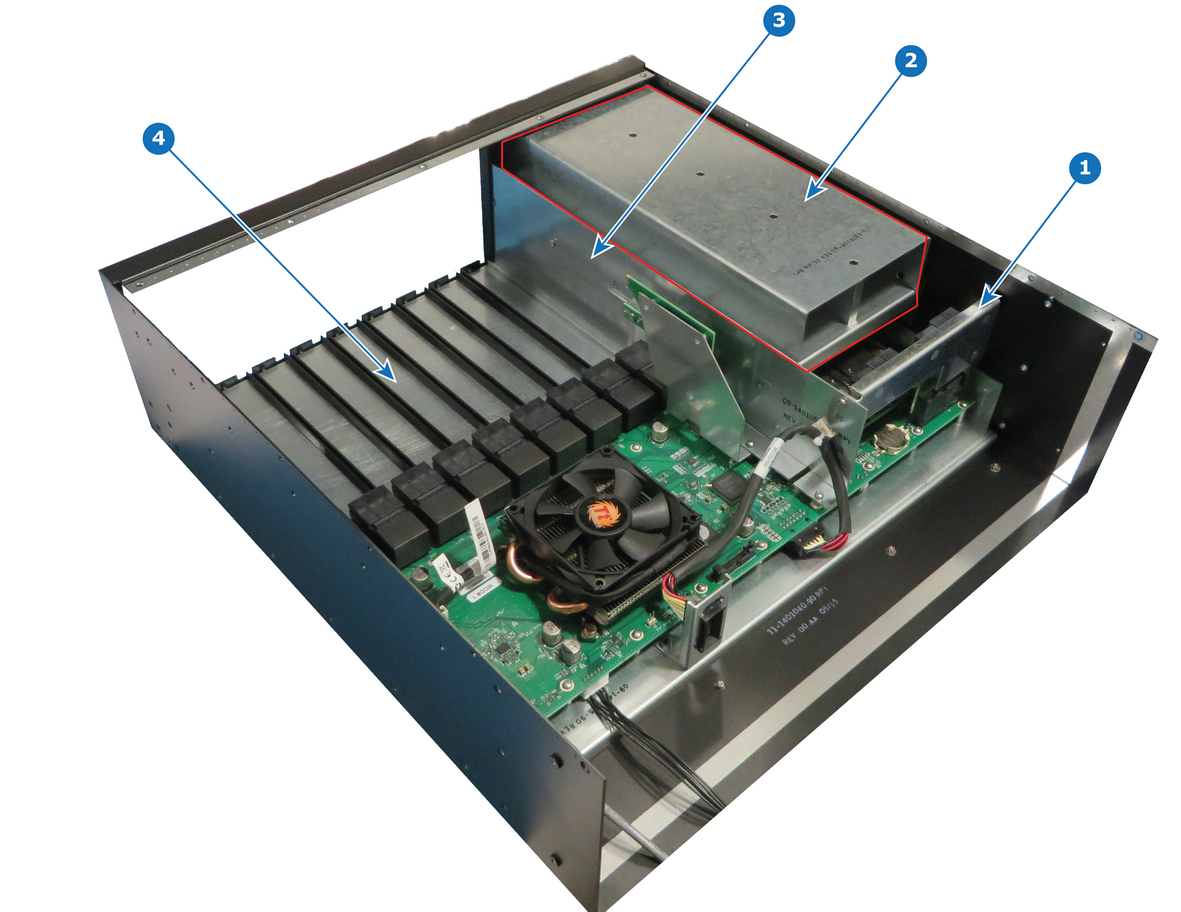

개요

필수 도구

Phillips 스크루드라이버 #2 1개

전원 공급 장치 가이드 제거 방법

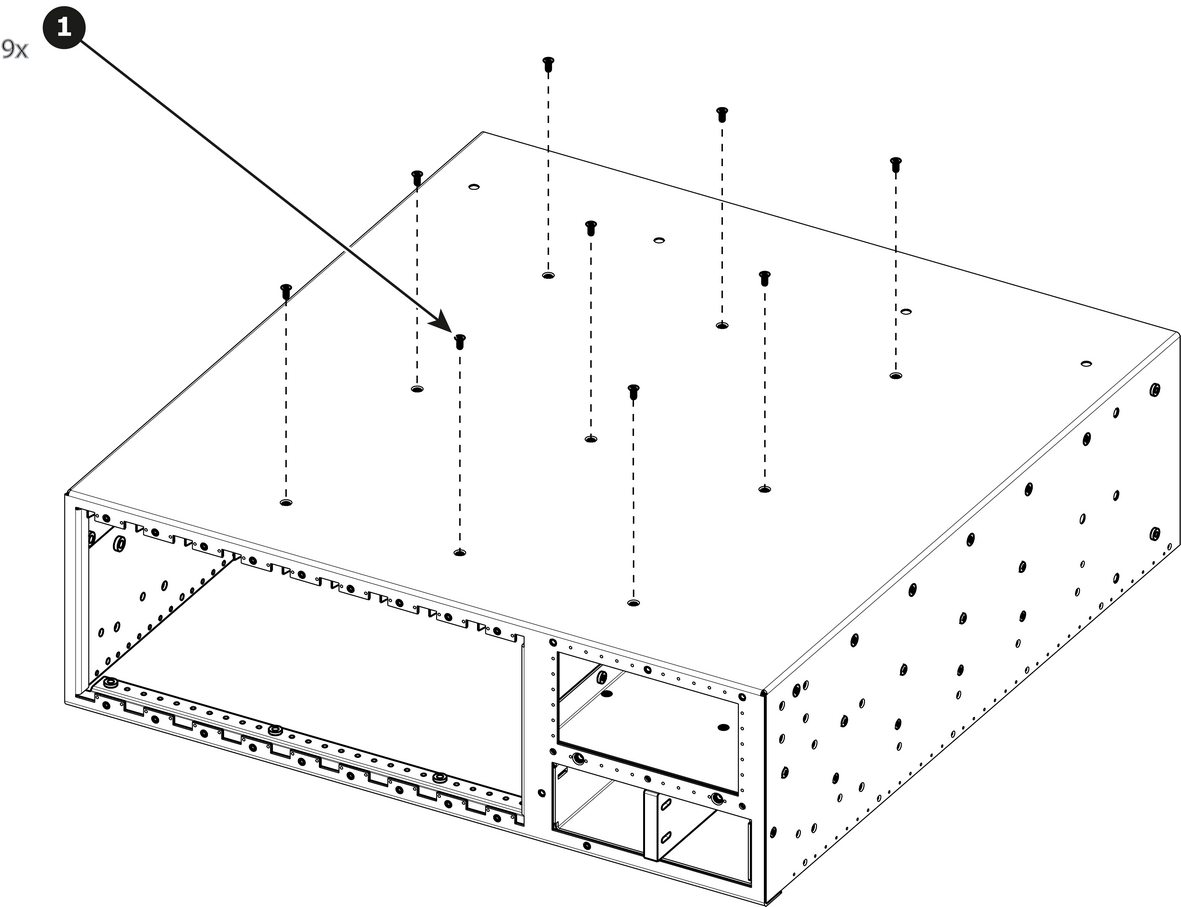

1. 장치를 뒤집어 섀시 하단에 마더보드 마운트를 연결하는 납작한 헤드 나사 9개(4-40x0.25 — 검정색)를 제거합니다.

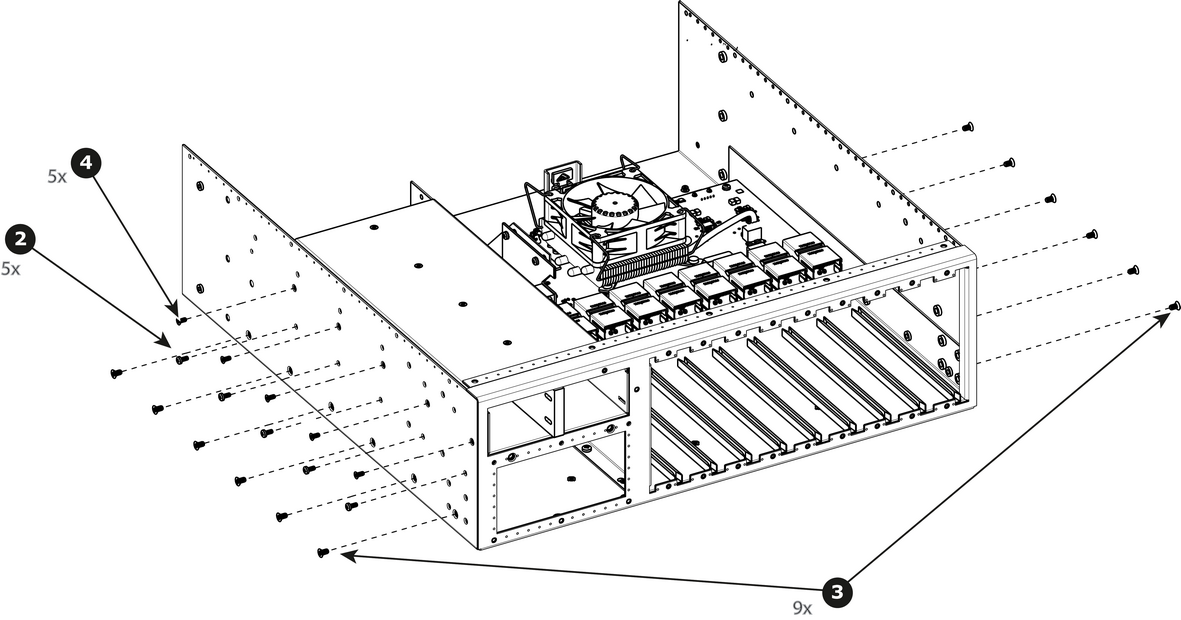

2. 전원 공급 장치 가이드를 섀시 측면에 부착하는 팬 헤드 나사 5개(4-40x0.25 — 검정색)를 제거합니다.
3. 마더보드 마운트를 섀시 측면에 연결하는 납작한 헤드 나사 12개(6-32x0.25 — 검정색)를 제거합니다.

4. 마더보드 마운트를 섀시 측면에 연결하는 납작한 헤드 나사 5개(4-40x0.25 — 검정색)를 제거합니다.

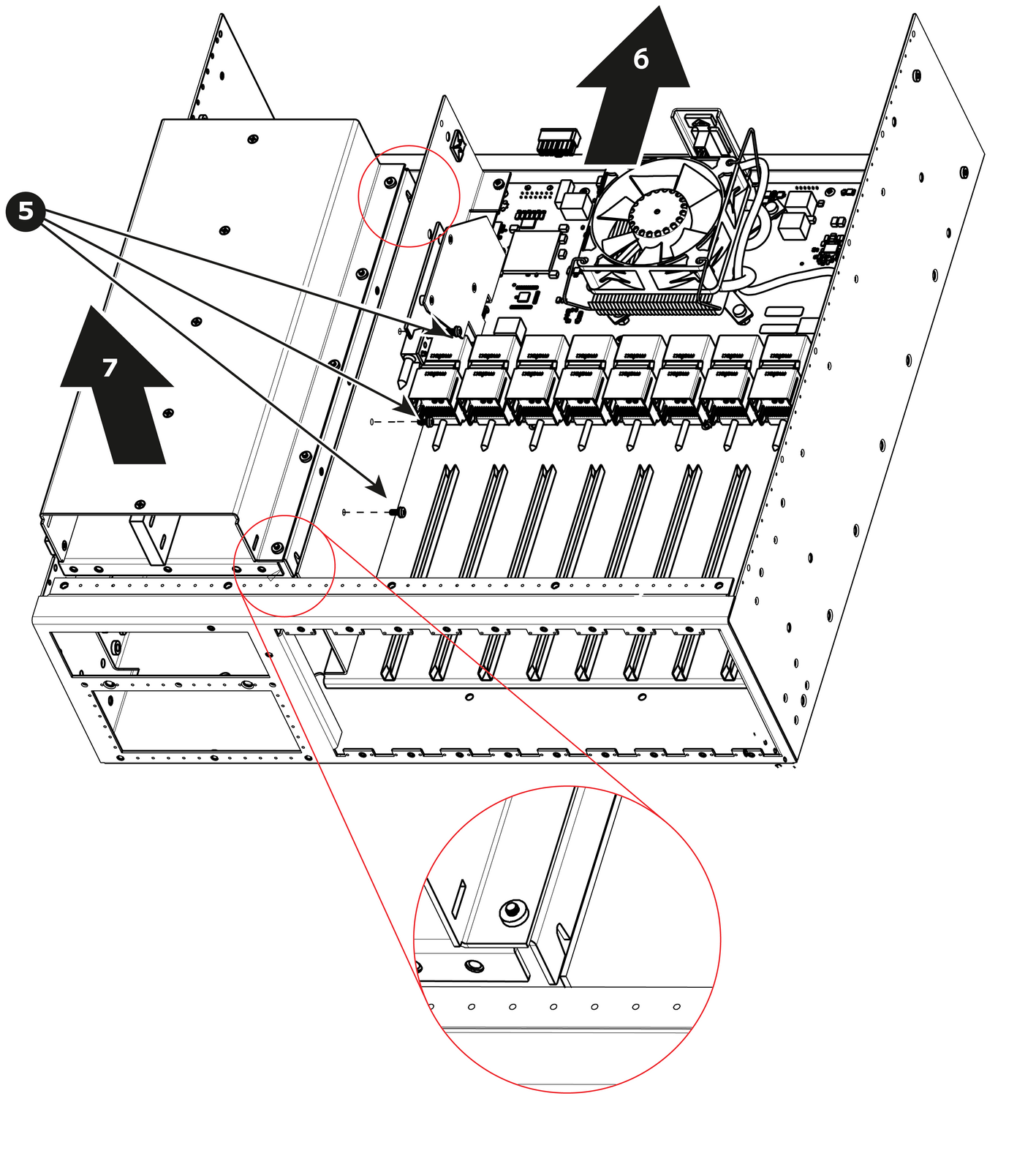

5. 전원 공급 장치 가이드를 측면 지지판 측면에 부착하는 팬 헤드 나사 3개(4-40x0.25 — 스테인리스 스틸)를 제거합니다.



6. 전체 마더보드 마운트를 앞으로 이동
7. 전원 공급 장치 가이드를 조심스럽게 당겨 장치에서 분리합니다.

전원 공급 장치 설치 방법 가이드

전원 공급 장치 안내서를 설치하려면 동일한 절차를 역순으로 수행합니다.

참고: 하단에 잘린 슬롯이 있어 가이드를 훨씬 쉽게 설치할 수 있습니다. 이전 도면의 세부 사항을 참조하십시오.
