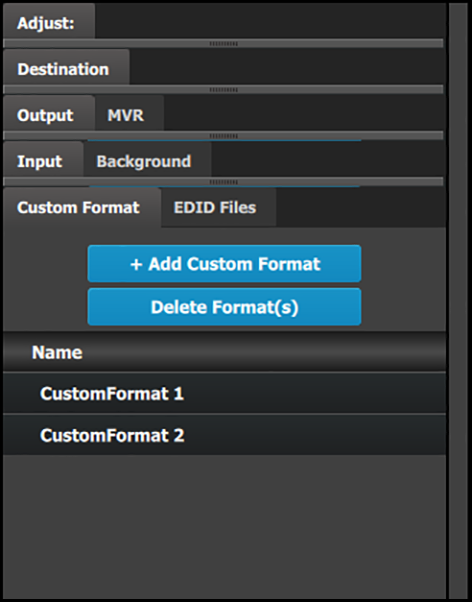

이 메뉴의 구성은 다음과 같습니다.

• 사용자 정의 형식을 수동으로 추가하는 + 사용자 정의 형식 추가 버튼.
• 선택한 사용자 정의 형식을 삭제하는 형식 삭제 버튼.

• 구성에 추가된 모든 사용자 정의 형식의 목록입니다.

  시스템은 추가된 각 사용자 정의 형식의 왼쪽에 구문 번호를 제공합니다. 입력, 출력, 대상 등의 이름을 변경할 수 있으므로 사용자 정의 형식의 이름을 변경할 수 있습니다.

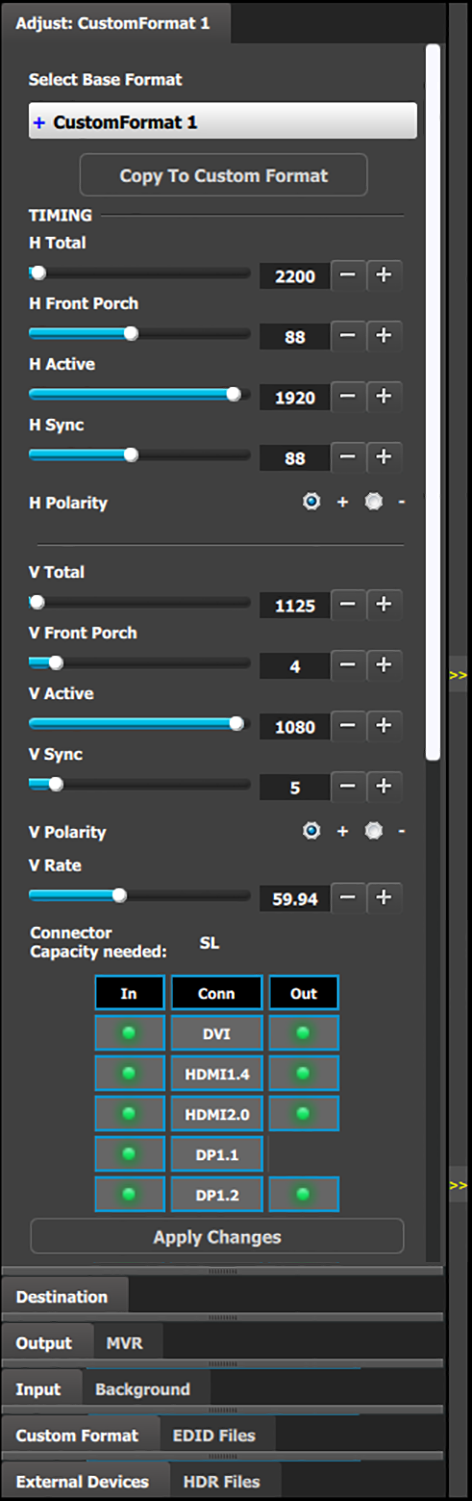

이 메뉴의 구성은 다음과 같습니다.

• H 합계: 라인당 총 픽셀 수
• H 전면 포치: 활성 영역 끝과 H 싱크 시작 사이의 오프셋

• H 활성: 활성 영역의 수평 크기(픽셀)

  IP 주소는 수동으로 입력할 수 있습니다.

• H 싱크: H 싱크 너비(픽셀 단위).
• H 극성: 수평 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음).
• V 합계: 프레임당 총 줄 수.
• V 전면 포치: 출력 활성 영역의 끝과 V 싱크의 시작 지점 사이의 오프셋(라인)
• V 활성: 출력 활성 영역의 세로 크기
• V 싱크: 라인 단위의 V 싱크 너비
• V 극성: 수직 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음).
• V 속도: 수직 싱크 펄스(SDI에서는 해당 없음)의 프레임 레이트를 초 단위로 극성(활성 높음 또는 낮음)으로 조정합니다.

• 필요한 커넥터 용량: 필요한 커넥터 용량(SL, DL, 4K 등)을 나열합니다.

  커넥터 그래픽은 커넥터가 사용자 정의 형식(녹색 LED)을 지원할 수 있는지 여부(빨간색 LED)를 나타냅니다.

• Apply Changes(변경 내용 적용) 버튼을 클릭하면 변경 내용이 사용자 정의 형식에 적용됩니다.

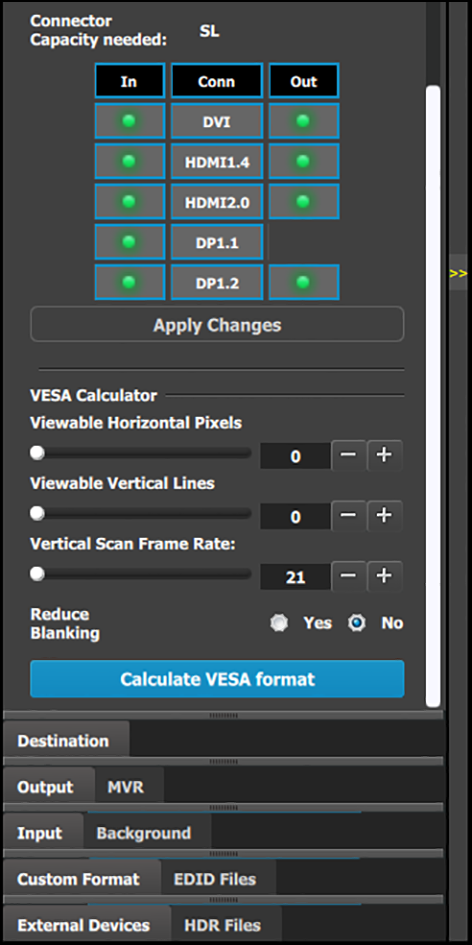

이 패널의 아래쪽 절반은 VESA 계산기를 제공합니다.

• 가시 수평 픽셀: 슬라이더 범위는 0에서 4096까지입니다.
• 가시 수직선: 슬라이더 범위는 0에서 4096까지입니다.
• 수직 스캔 프레임 레이트: 슬라이더의 범위는 21Hz ~ 120Hz입니다.
• 블랭킹 감소: 선택 사항은 "예" 또는 "아니요"입니다. "예"를 선택하면 추가 대화 상자에서 블랭크 타이밍 축소 버전을 선택할 수 있습니다.
• 변경 내용 적용 버튼을 클릭하면 변경 내용이 사용자 정의 형식에 적용됩니다.
