일반 사항

이 장치에는 선택 항목과 가능한 작업을 표시하여 사용자를 지원하는 여러 가지 색상의 버튼과 LED 표시등이 있습니다.

버튼 색상

• 파란색 버튼은 고정 기능을 나타냅니다.
• 녹색 버튼은 레이어 선택 또는 레이어 선택에 대한 동작을 나타냅니다.
• 빨간색 버튼은 항상 프로그램에 영향을 줄 수 있는 작업을 나타냅니다.
• 노란색은 저장 기능에 사용됩니다.
• 검정색은 중립입니다.

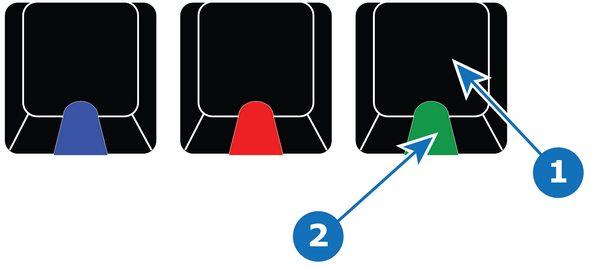

버튼의 LED 색상

• 파란색은 선택한 대상 버튼을 나타냅니다.
• 녹색은 미리 보기에서 해당 레이어가 선택되었음을 나타냅니다(표준).
• 녹색은 버튼의 기능에 반대 기능 또는 다른 모드가 있음을 나타낼 수도 있습니다.
• 빨간색은 프로그램의 레이어가 선택되었음을 나타냅니다(라이브 또는 잠금 해제된 프로그램).
• 빨간색은 T바 사용 안 함 같이 버튼의 기능이 선택/활성이 되었음을 나타낼 수도 있습니다.

디스플레이용 백라이트 색상

참고: 전체 디스플레이 행에 적용됩니다.

• 배경 소스 = 녹색 백라이트.
• 큐 = 청록색 백라이트.
• 미리 설정 = 화이트 백라이트.
• 소스 = 노란색 백라이트.
• 사용자 키 = 자홍색 백라이트

참고: 빨간색 백라이트는 LOS(신호 손실)에 대한 것입니다.
