15.16 USB 확장 케이블

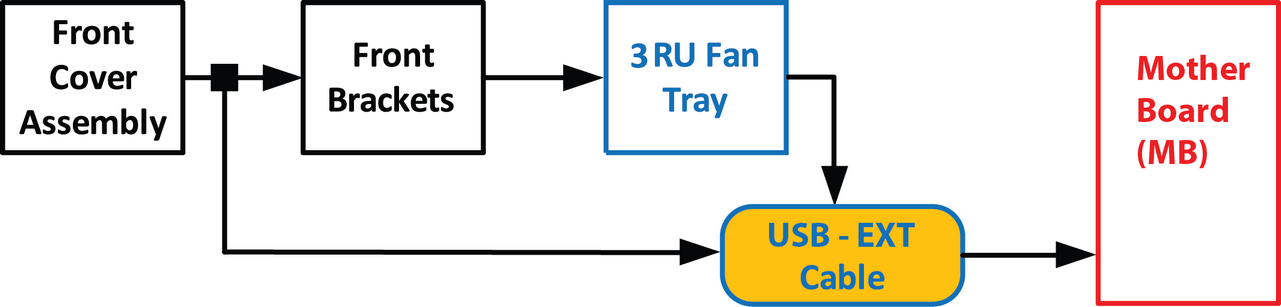

흐름도
이미지 15–34
참고: USB 확장 케이블은 USB 케이블을 마더보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.
개요

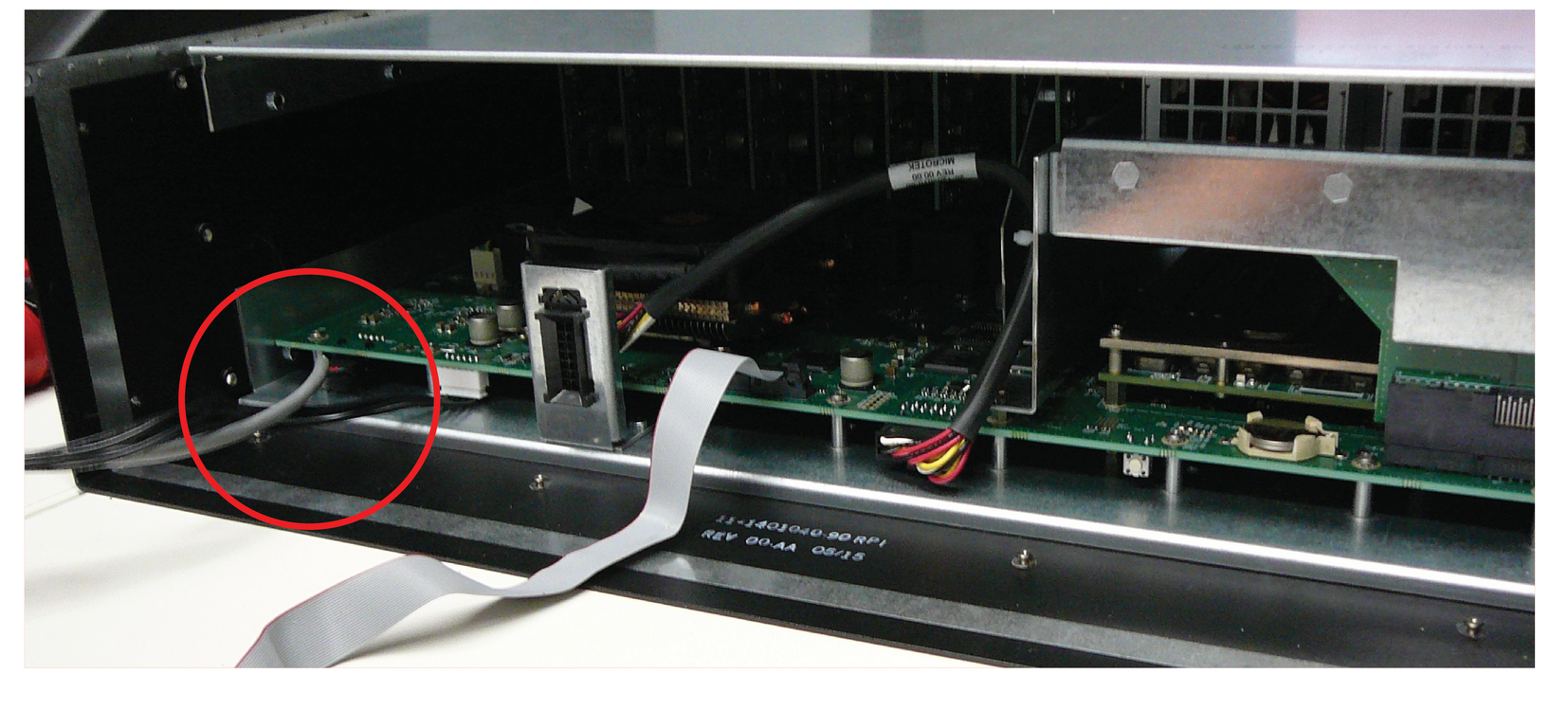

이미지 15–35 마더보드에 연결된 USB 익스텐트 케이블

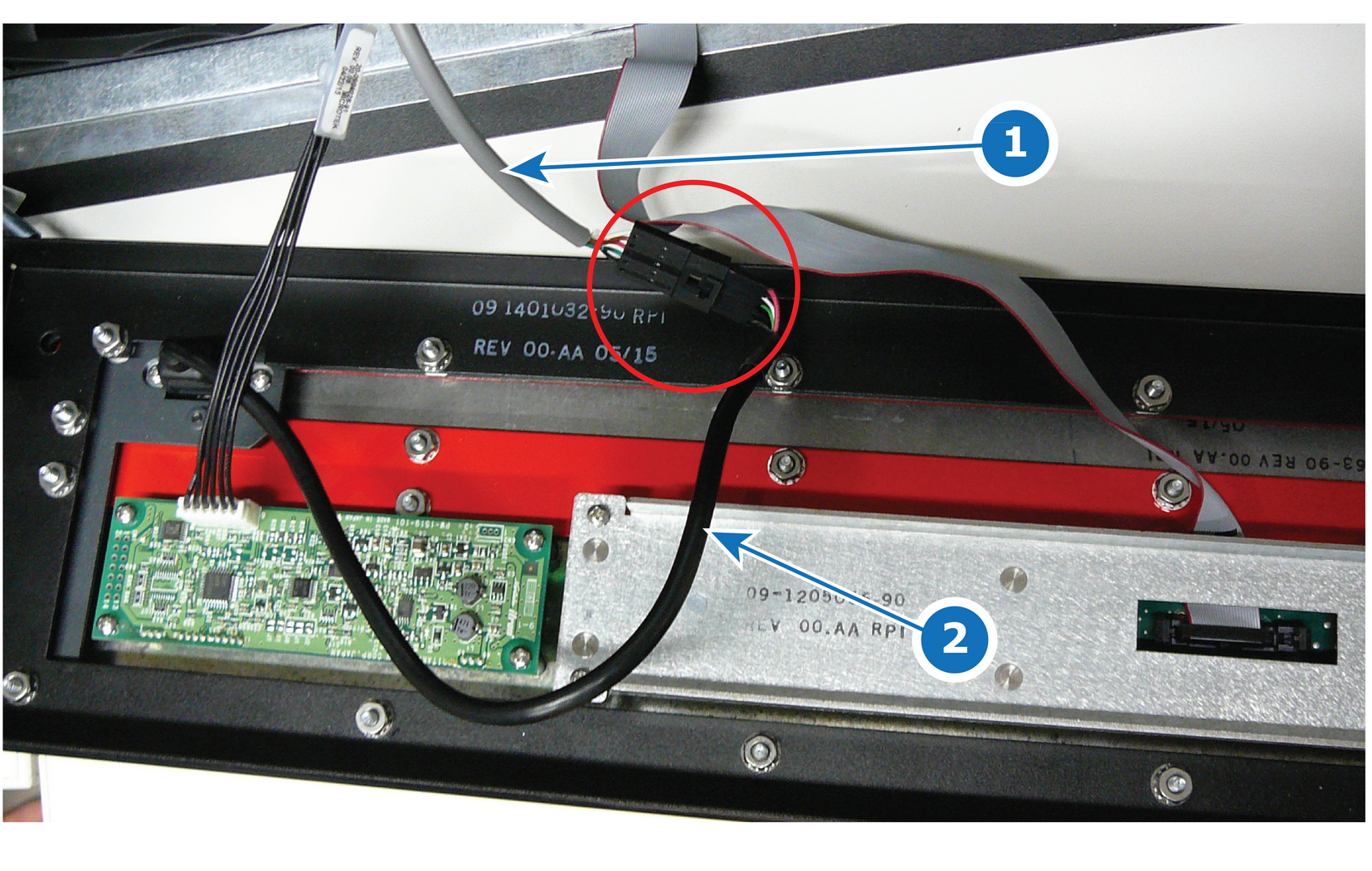

이미지 15–36 전면 패널 뒤에 있는 USB 케이블에 연결된 USB 외장 케이블
1
USB 확장 케이블
2
USB 케이블
우려되는 부분
케이블 키트 세트
필수 도구

Phillips 스크루드라이버 #2 1개(전면 패널 어셈블리 분리용)

USB 확장 케이블 제거 방법
  1. 전면 패널 어셈블리를 일부만 분리하고 당겨서 뒤에 있는 케이블이 보이도록 합니다(관련 절차 참조).
  2. USB 케이블에서 USB 확장 케이블을 분리합니다.

  3. 3RU 팬 트레이에 있는 그로밋을 통해 케이블을 부드럽게 밀어 넣습니다.

    이미지 15–37
  4. 마더보드에 액세스하려면 3RU 팬 트레이를 분리합니다(관련 절차 참조).

  5. 마더보드에 꽂혀 있는 USB 확장 케이블을 찾습니다.

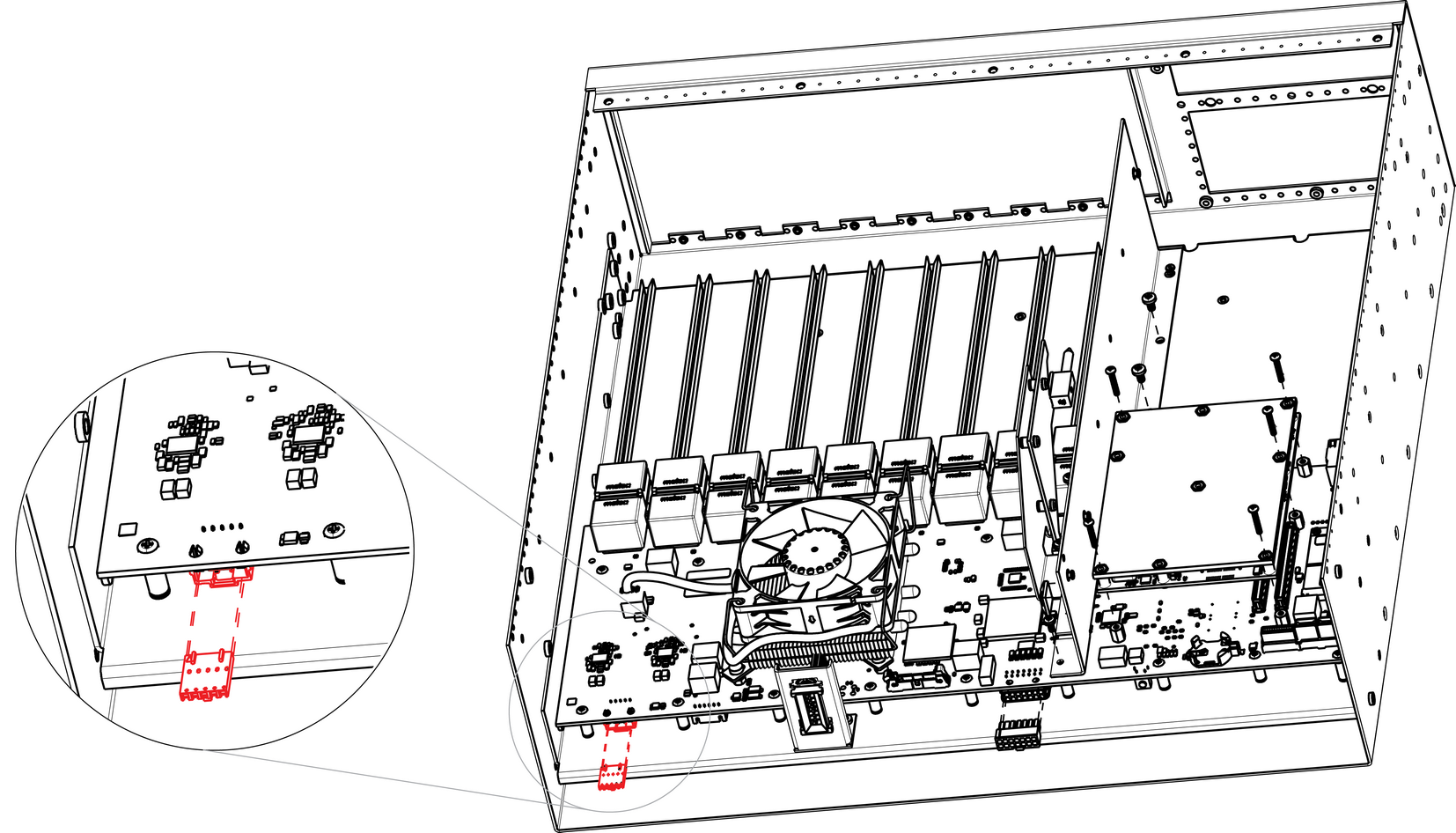

    이미지 15–38
  6. USB 확장 케이블을 살짝 밀어 분리합니다.
  7. 케이블을 장치 밖으로 당겨 빼냅니다.
USB 확장 케이블 설치 방법

USB 확장 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.
