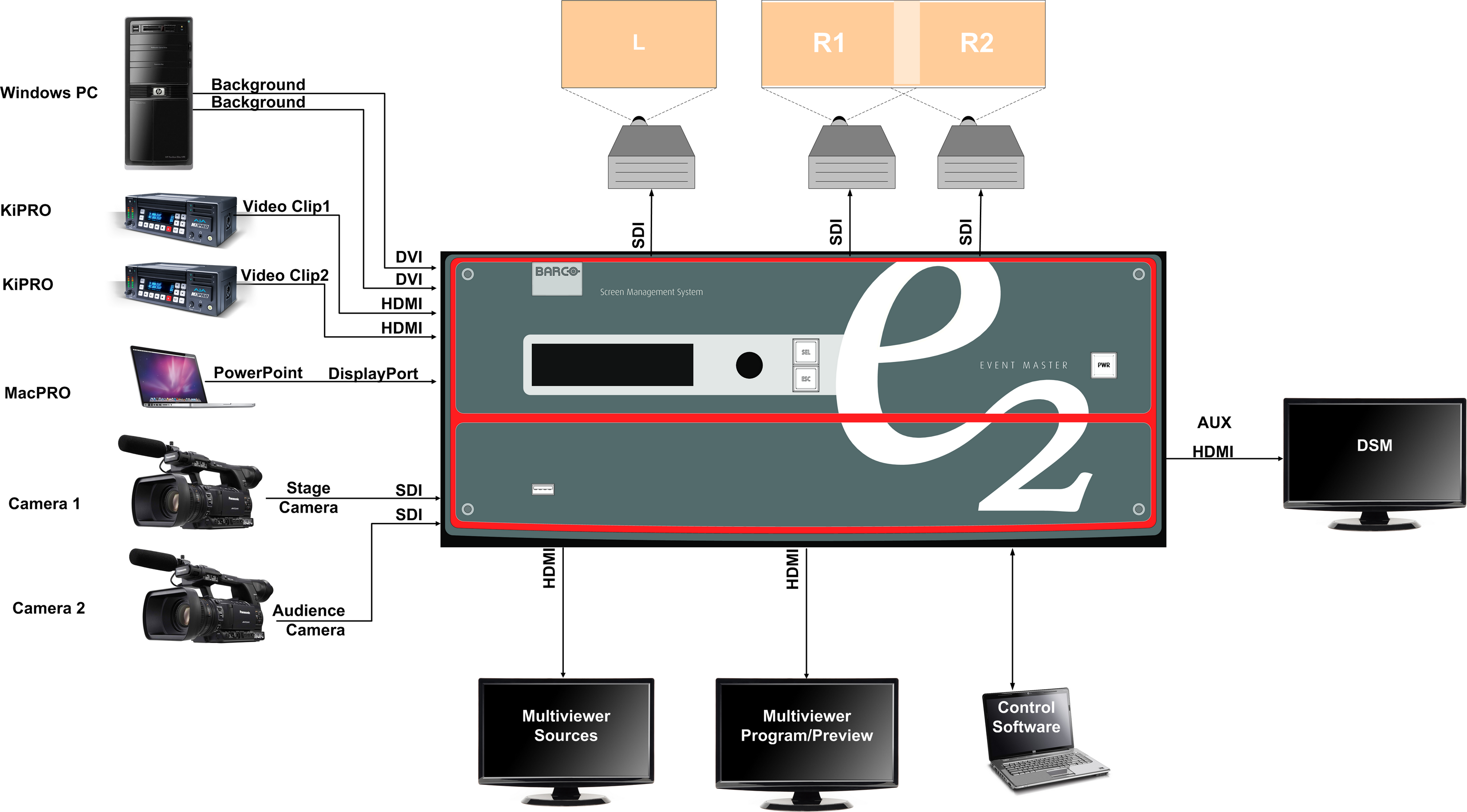

애플리케이션 다이어그램
9.2 예비
배선

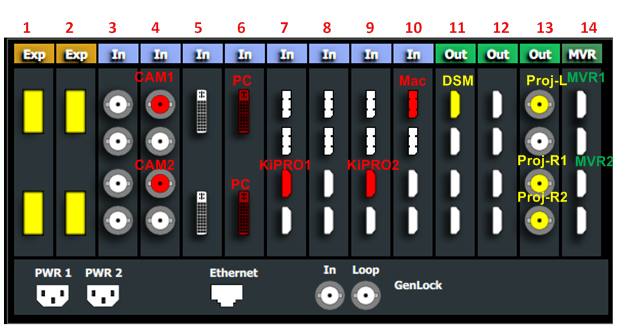

다음과 같이 입력 및 출력 장치를 E2에 연결합니다.
| 신호 유형 | 장치 이름 | 컨텐츠 | 커넥터 유형 | 슬롯 커넥터 |
| 입력 | CAM1 | 오디언스 카메라 | 3G-SDI | 4-1 |
| 입력 | CAM2 | 스테이지 카메라 | 3G-SDI | 4–3 |
| 입력 | PC | 배경 | DVI | 6–1 |
| 입력 | PC | 배경 | DVI | 6–2 |
| 입력 | KiPRO1 | 비디오 클립1 | HDMI | 8–3 |
| 입력 | KiPRO2 | 비디오 클립2 | HDMI | 9–3 |
| 입력 | MacPRO | Power Point | DisplayPort | 10–1 |
| 출력(AUX) | DSM | PowerPoint용 DSM | HDMI | 11–1 |
| 출력 | Proj-L | 프로젝터 왼쪽 스크린 | SDI | 13–1 |
| 출력 | Proj-R1 | 프로젝터 오른쪽 스크린 1 | SDI | 13–3 |
| 출력 | Proj-R2 | 프로젝터 오른쪽 스크린 2 | SDI | 13–4 |
| MVR(Multiviewer) | MVR1 | 프로그램/미리 보기 모니터 | HDMI | 14–1 |
| MVR(Multiviewer) | MVR1 | 입력 소스 모니터 | HDMI | 14–3 |
