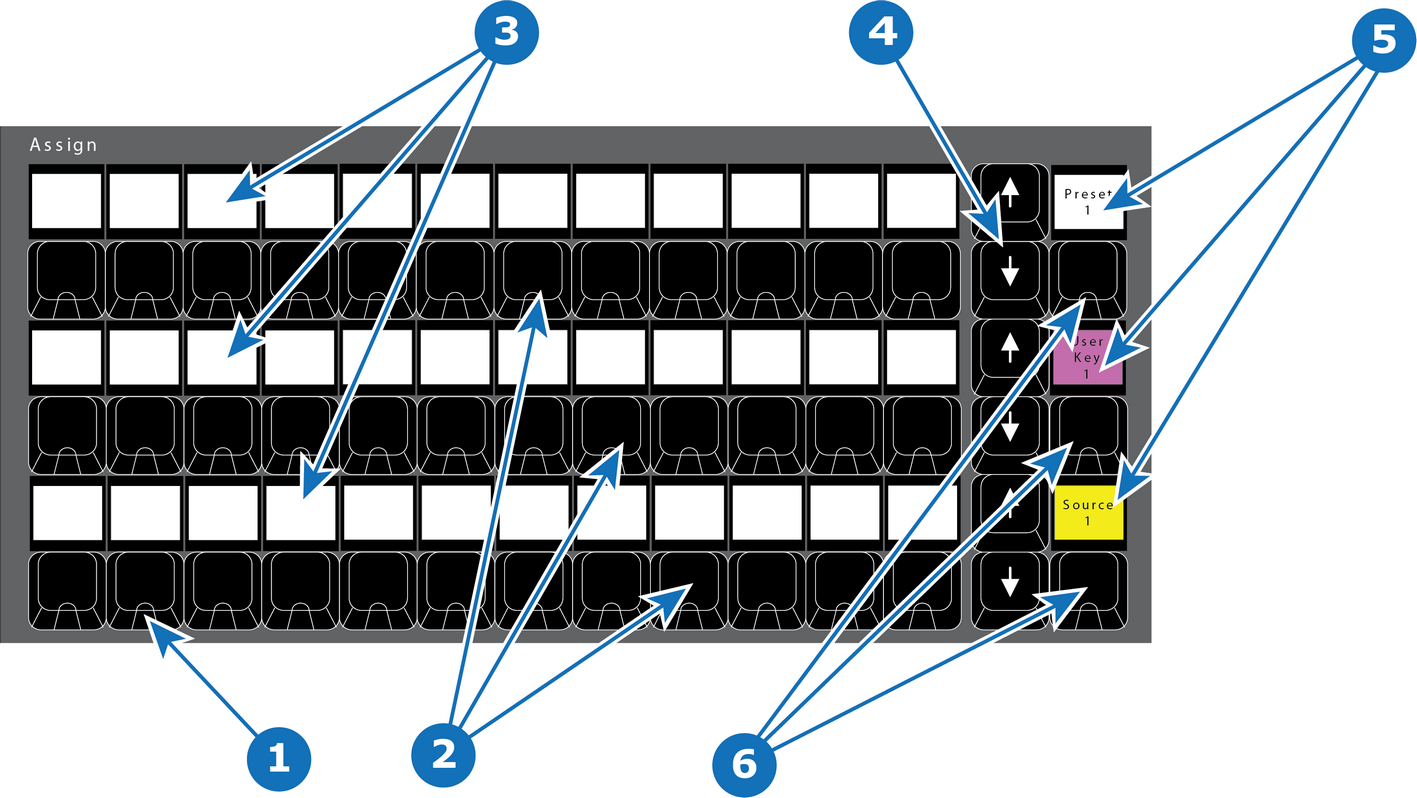

개요
- 1
- LED(빨간색 또는 녹색).
- 2
- 세 줄의 12개 할당 버튼
- 3
- 12개 디스플레이로 구성된 3열
- 4
- 세 줄의 2개의 화살표 버튼(위쪽 및 아래쪽).
- 5
- 버스형 디스플레이 3개
- 6
- 버스형 버튼 3개
10.12 상황에 맞는 디스플레이가 있는 버튼 지정
설명
각각 전용 디스플레이가 있는 12개 버튼으로 구성된 세 줄에 배경, 소스 파일, 프리셋 및 사용자 키를 비롯한 여러 유형의 기능을 지정할 수 있습니다.
각 행에는 행당 페이지 사이를 전환하는 데 사용되는 위쪽 및 아래쪽 화살표 버튼도 있습니다.
해당 행의 화살표 버튼 오른쪽에 있는 추가 버튼을 버스 유형(BUS TYPE)이라고 합니다. 그 위에 디스플레이가 있습니다. 버튼은 버스 유형 간에 전환되며 위 디스플레이에는 현재 선택한 할당 버스 유형을 나타내는 색상이 표시됩니다.
할당 버튼 아래의 LED는 빨간색 또는 녹색입니다.
| LED 컬러 | 설명 |
| 빨간색 | PGM 켜짐용 |
| 녹색 | PVW 켜짐용 |
기능별 백라이트 색상 지정(전체 행에 대해):
| 기능 | 색상 |
| 소스 | 노란색 백라이트 |
| 사용자 키 | 자홍색 백라이트 |
| 배경 소스 | 녹색 백라이트 |
| 미리 설정 | 화이트 백라이트 |
| 큐 | 청록색 백라이트 |
