일반 사항

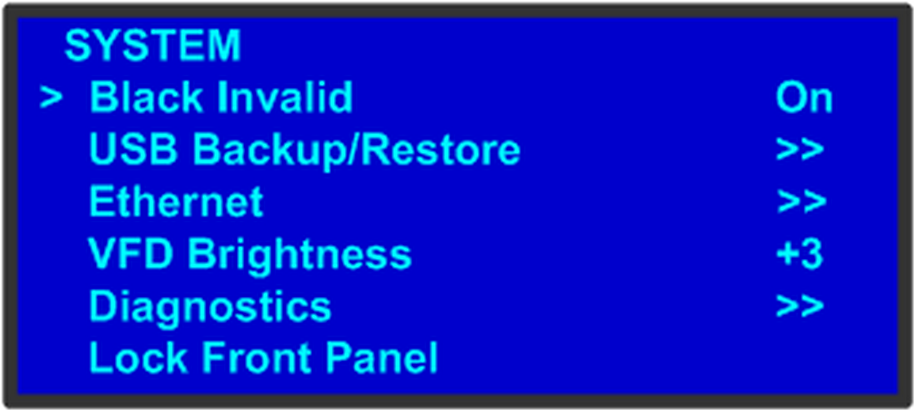

이 섹션에서는 이벤트 마스터 장치의 메뉴 시스템 사용 규칙에 대해 설명합니다. 참고로 다음 그림은 시스템 메뉴를 나타낸 것입니다.

참고: 장치의 디스플레이 화면 높이는 4줄입니다. 별도의 언급이 없는 한 이 장에서는 쉽게 참조할 수 있도록 전체 메뉴가 표시됩니다.

다음 중요한 메뉴 규칙 및 규칙을 참고하십시오.

• 맨 위 줄은 현재 메뉴의 이름을 대문자로 지정합니다.

• 다음 줄에는 일반적으로 두 개의 필드가 표시됩니다.

  • 기능의 경우 왼쪽 필드는 기능 이름을 지정합니다. 오른쪽 필드에는 기능의 현재 매개 변수(또는 값)가 표시됩니다. 위 그림에서 검정색 유효하지 않음은 기능이고 켜짐은 해당 현재 값입니다.
  • 하위 메뉴의 경우 왼쪽 필드는 액세스할 수 있는 하위 메뉴의 이름을 지정합니다. 오른쪽 필드에는 이중 화살표(>>) 가 표시되어 하위 메뉴를 사용할 수 있음을 나타냅니다. 위 그림에서USB 백업/복원 및 이더넷은 사용 가능한 두 개의 하위 메뉴입니다. 하위 메뉴를 사용하려면 하위 메뉴로 스크롤한 후 SEL을 누릅니다. 그런 다음 나타나는 목록을 스크롤합니다.
  • 왼쪽 열의 탐색 커서(>)는 작업을 수행할 수 있는 현재 줄을 나타냅니다. 전면 패널의 조정 노브를 돌리면 이 화살표가 움직입니다. 편집 가능한 필드에 도달하여 SEL을 누르면 탐색 커서가 편집 커서(#)로 바뀝니다.

메뉴 선택하기

메뉴 항목을 선택하려면 조정 노브를 사용하여 항목으로 스크롤한 후 전면 패널의 SEL 버튼을 누릅니다.

• 메뉴를 스크롤하려면:

  • 조정 노브를 반시계 방향으로 돌려 아래로 스크롤합니다.
  • 조정 노브를 시계 방향으로 돌려 위로 스크롤합니다.
• 하위 메뉴를 열려면 하위 메뉴 줄로 스크롤하고 SEL을 누릅니다.

• 매개 변수를 변경하려면 원하는 줄로 스크롤한 후 SEL을 누릅니다. 탐색 커서가 편집 커서로 바뀝니다. 조정 노브를 사용하여 값을 수정합니다.

  • 조정 노브를 시계 방향으로 돌리면 값이 커집니다.
  • 조정 노브를 반시계 방향으로 돌리면 값이 작아집니다.
  • SEL을 눌러 매개 변수 또는 값을 승인합니다. 편집 커서가 탐색 커서로 다시 바뀝니다.

참고: SEL을 눌러야 값을 사용할 수 있습니다.

참고: 이 사용 설명서에서 "선택"이라는 용어는 "메뉴줄로 스크롤하여 SEL 누르기"의 줄임말로 사용됩니다.

예: 이더넷 메뉴를 선택하여 네트워크 설정 구성을 시작합니다.

메뉴 종료

• 편집 모드(예: 편집 커서가 표시됨)에서 ESC를 누르면 원래 매개 변수를 변경하지 않고 메뉴가 종료됩니다.
• 메뉴 구조를 다시 탐색하려면 ESC를 다시 누릅니다. 누를 때마다 메뉴 트리를 한 단계 위로 이동합니다.

메뉴 쿼리에 응답하기

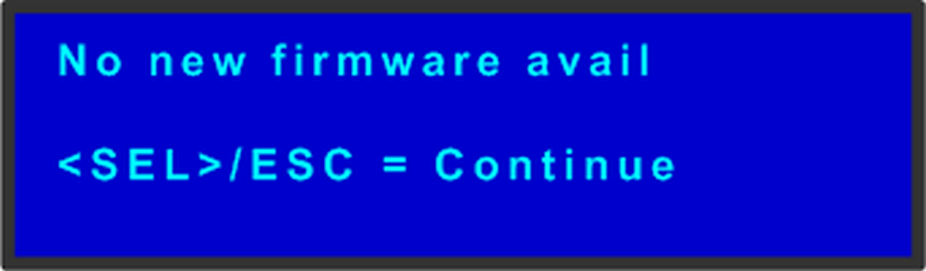

이 SEL 버튼은 특정 메뉴 쿼리에 예라고 응답하는 데 사용됩니다. 이 ESC 버튼은 메뉴 쿼리에 아니오라고 응답하는 데 사용됩니다. 어떤 버튼이든 메뉴 쿼리에 응답하는 데 적합한 경우가 있습니다. 다음 그림은 메뉴 쿼리의 예를 나타낸 것입니다.

이름 편집

때로는 구성 파일의 이름 등의 이름을 편집해야 하는 경우가 있습니다. 이름을 수정하려면 다음 절차를 따르십시오.

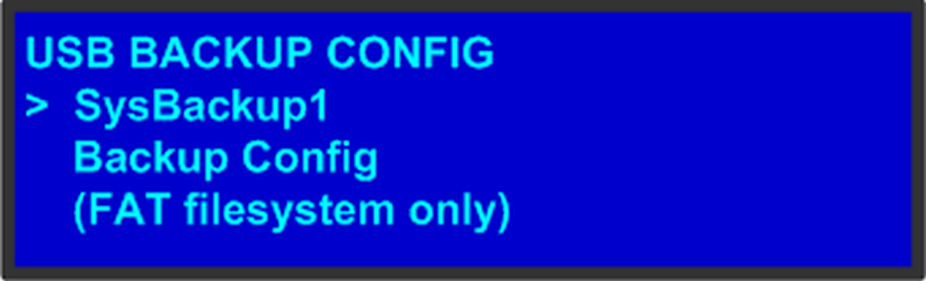

1. 하위 메뉴로 이동합니다(예: 다음 그림은USB 백업 구성 하위 메뉴를 나타낸 것임).



   탐색 커서(>)는 대상 필드에 있습니다.

2. SEL을 누릅니다

   탐색 커서가 편집 커서로 바뀝니다. 첫 번째 문자의 빈 필드가 표시되고 이 필드는 밑줄로 표시됩니다.

3. 조정 노브를 사용하여 형식 이름에 사용할 첫 번째 문자로 스크롤합니다.

   조정 노브를 시계 방향으로 한 번 돌리면 알파벳의 다음 문자로 이동합니다. 위 그림과 같이 대문자로 시작하는 경우 다음 문자도 대문자입니다. 소문자로 시작하는 경우 다음 문자는 소문자입니다. F –> G f –> g 숫자로 시작하는 경우 다음 문자는 숫자입니다. 대문자 알파벳 끝에서 조정 노브를 시계 방향으로 계속 돌리면 형식 이름에 사용할 수 있는 일련의 구두점이 표시됩니다. 구두점 끝에서 노브를 시계 방향으로 계속 돌리면 소문자 알파벳이 순서대로 표시됩니다. 소문자 알파벳의 끝에 도달한 후 조정 노브를 반시계 방향으로 돌려 옵션을 순서대로 뒤로 스크롤합니다.

4. SEL을 누릅니다. 커서는 다음 문자 필드로 이동합니다. 이 필드는 이제 밑줄이 있는 비어 있습니다.
5. 선택한 각 문자에 대해 SEL을 눌러 이전 단계를 필요한 만큼 여러 번 반복합니다.
6. 모든 문자를 선택했으면 SEL을 다시 눌러 이름을 저장합니다.

참고: 파일 이름은 최대 19자의 영숫자로 구성될 수 있습니다.
