18.1 维修

综述

鉴于该设备的故障率很低，因此必须更换 EC-50 控制器配件的情况极为罕见。

备注： 您的 EC 系列控制器一般不需要维修，如若需要，请在将设备送回 Barco 服务部门之前，先参阅本手册中的退还材料授权章节。

唯一可能必须由用户自行更换的配件是工作灯和电源保险丝。工作灯是由 Barco 提供的备用配件（请查看下方的备用配件列表）。保险丝不是由 Barco 提供的。

EC-50 综述

位置和主要组件。

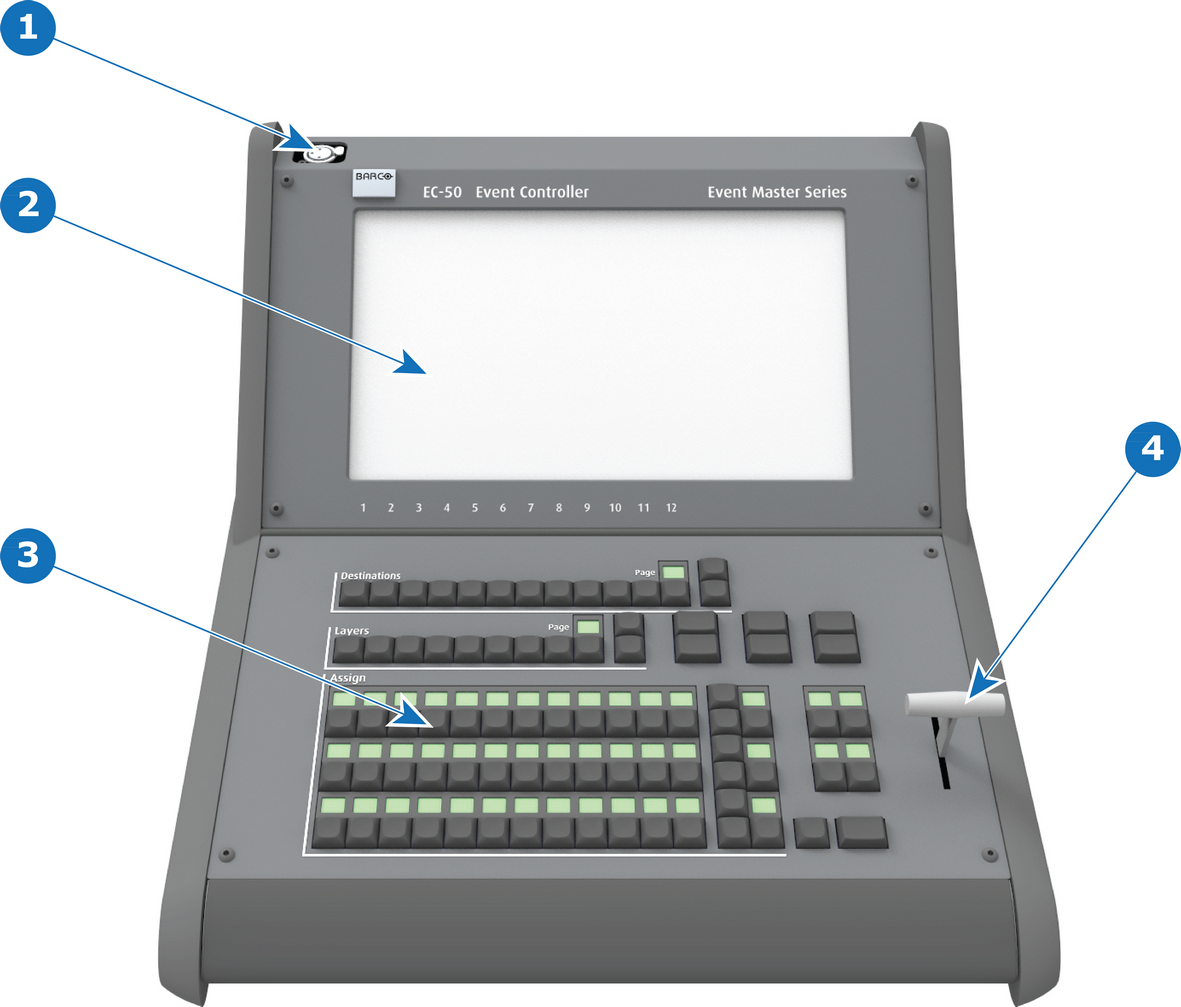

正面：

图像 18–1 EC-50 控制器（正面）
1
工作灯连接器
2
觸控螢幕
3
演示按钮（演示视频控制器）
4
T 型杆

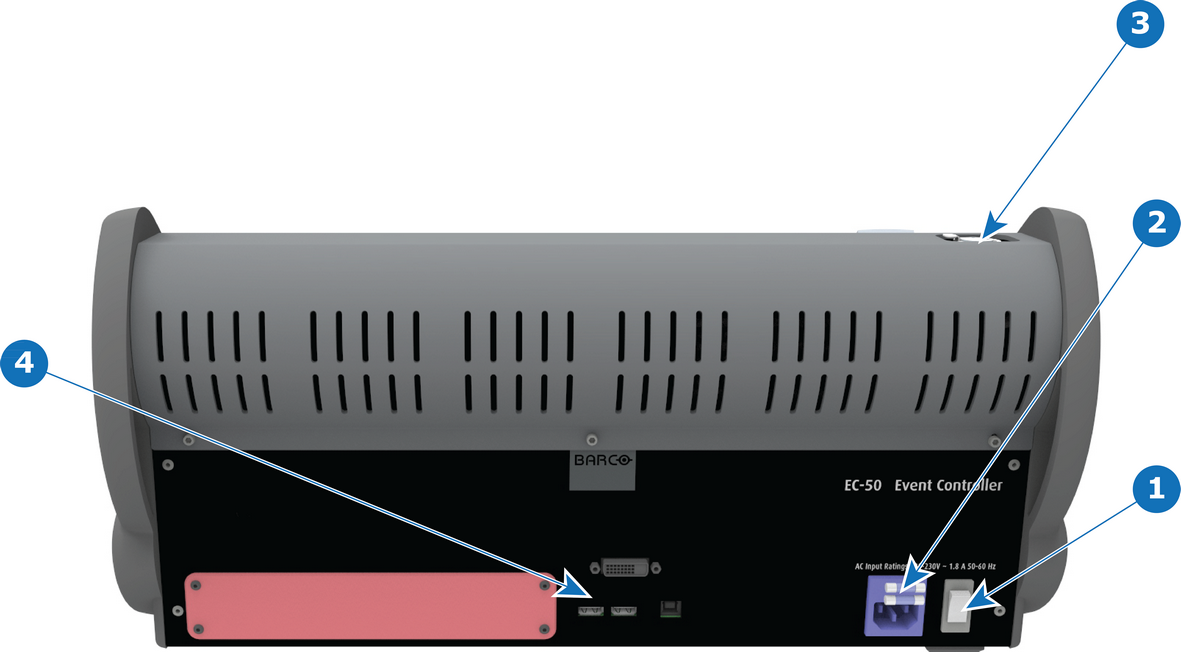

背面：

图像 18–2 EC-50 控制器（背面）
1
电源开关
2
电源连接器 + 保险丝
3
工作灯连接器
4
通信连接器
EC-50 备用配件列表
描述注释
EC-50 台灯包1 个工作灯（通过 XLR 连接进行灵活支持）
保险丝

规格：

尺寸5x20mm
额定电流5A
额定电压250V

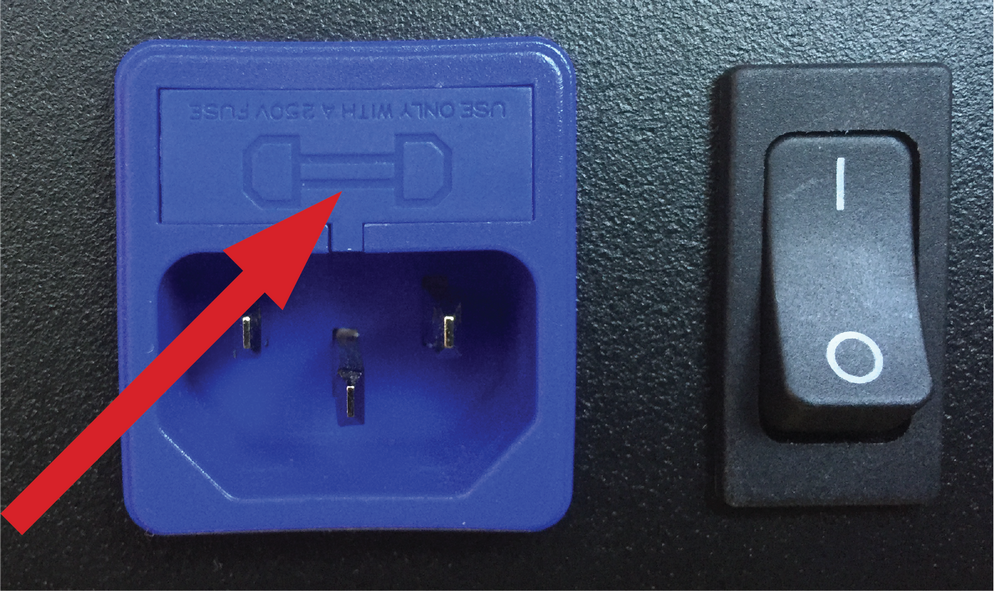

位置：

保险丝盒位于电源连接器上方。

图像 18–3

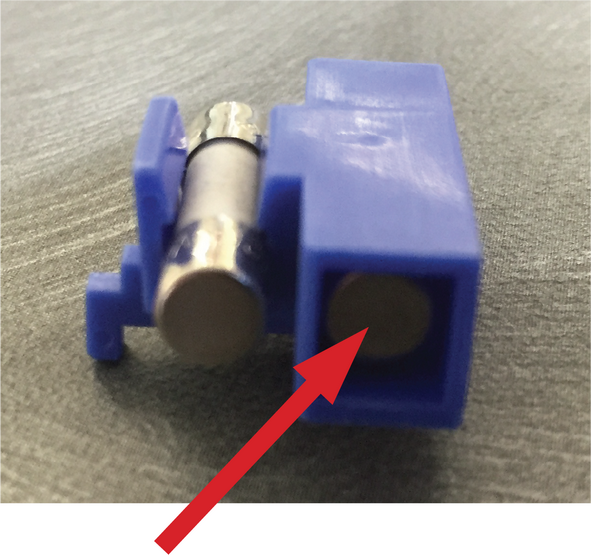

备用保险丝的位置：

备用保险丝位于保险丝盒中。

图像 18–4
备注： 强烈建议在使用备用保险丝时及时购买新的保险丝。

如何更换电源保险丝：

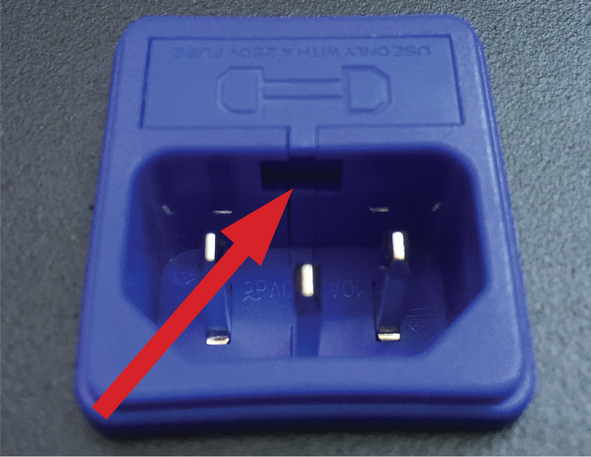

  1. 找到保险丝舱下方的空槽。

    图像 18–5

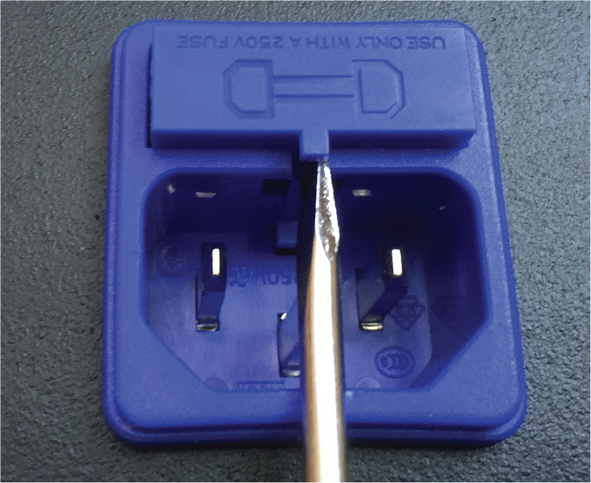

  2. 使用一把小平口螺丝刀打开保险丝盒。

    图像 18–6

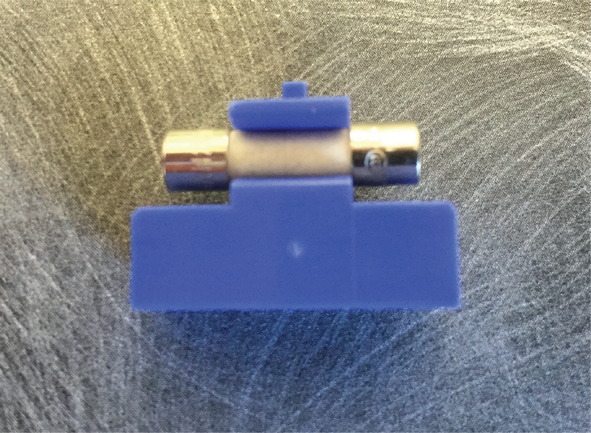

  3. 更换保险丝。保险丝应安装在保险丝座中，如下所示：

    图像 18–7
  4. 在原处更换保险丝盒。
