10.7 EC-200/EC-210 背面综述

概述

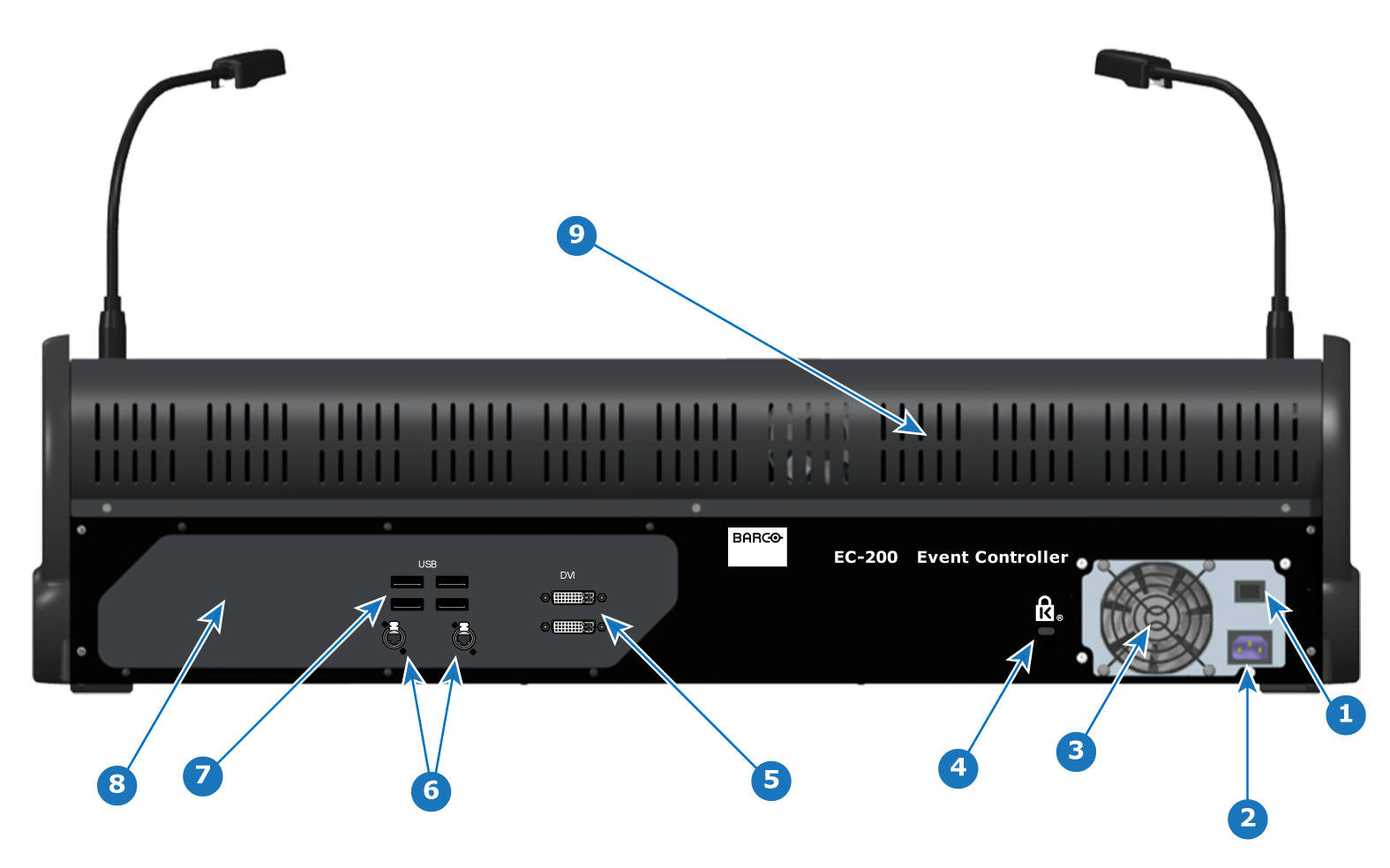

图像 10–7 EC-200 背面综述
1
电源开关
2
电源插座
3
PSU 风扇插座，不能被挡
4
肯辛通防盗锁接合点
5
2x DVI 输出连接器，用于标准 HD DVI 信号
6
2x 以太网 RJ45 网络连接器
7
4x USB A 连接器，用于鼠标和键盘等 USB 配件
8
后 I/O 板
9
红色效果显示灯（位于后通风孔后面）
EC-210 综述

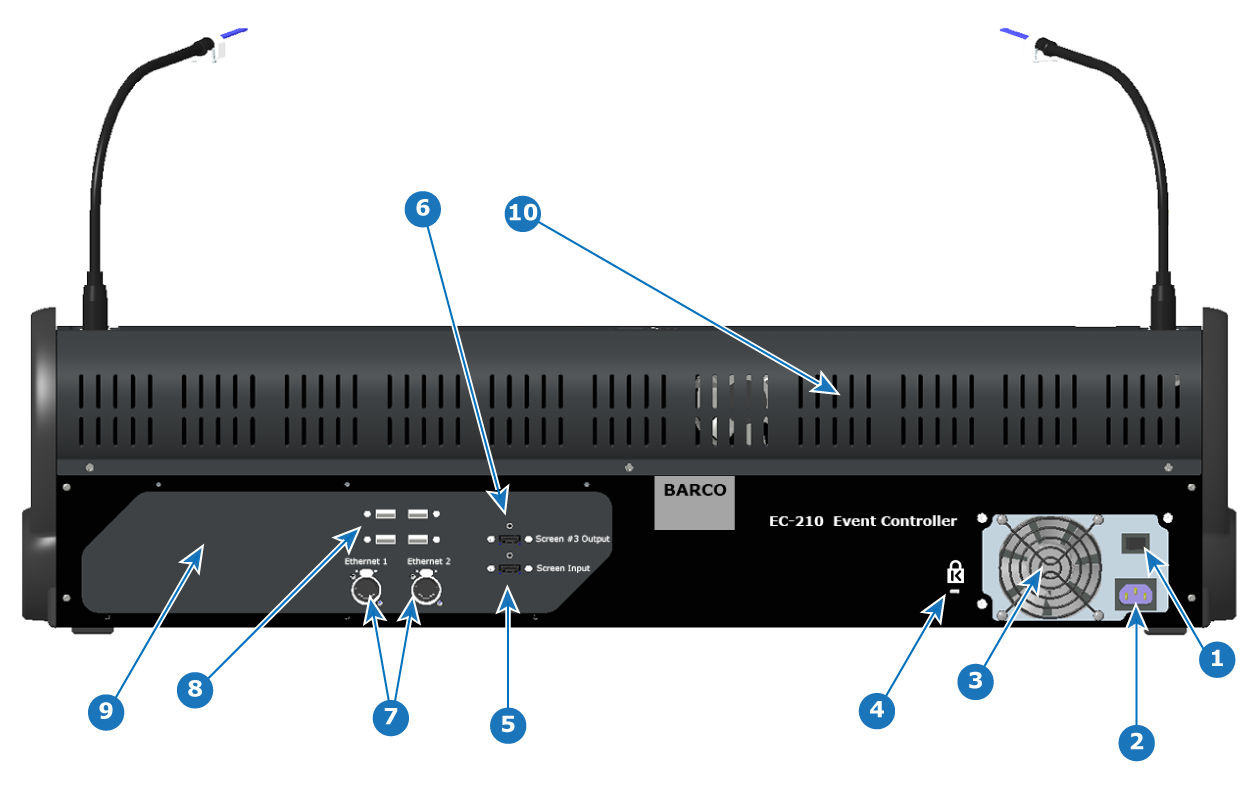

图像 10–8 EC-210 背面综述
1
电源开关
2
电源插座
3
PSU 风扇插座，不能被挡
4
肯辛通防盗锁接合点
5
HDMI 输入连接器
6
HDMI 输出连接器
7
2x 以太网 RJ45 网络连接器
8
4x USB A 连接器，用于鼠标和键盘等 USB 配件
9
后 I/O 板
10
红色效果显示灯（位于后通风孔后面）
