4.5 HDMI/DisplayPort 输入卡

综述

HDMI/DisplayPort 输入卡有两个支持 HDMI 视频信号的 19 针 HDMI 连接器，以及两个支持 DisplayPort 视频信号的 20 针 DisplayPort 连接器。

下图显示了 HDMI/DisplayPort 输入卡的后面板连接器：

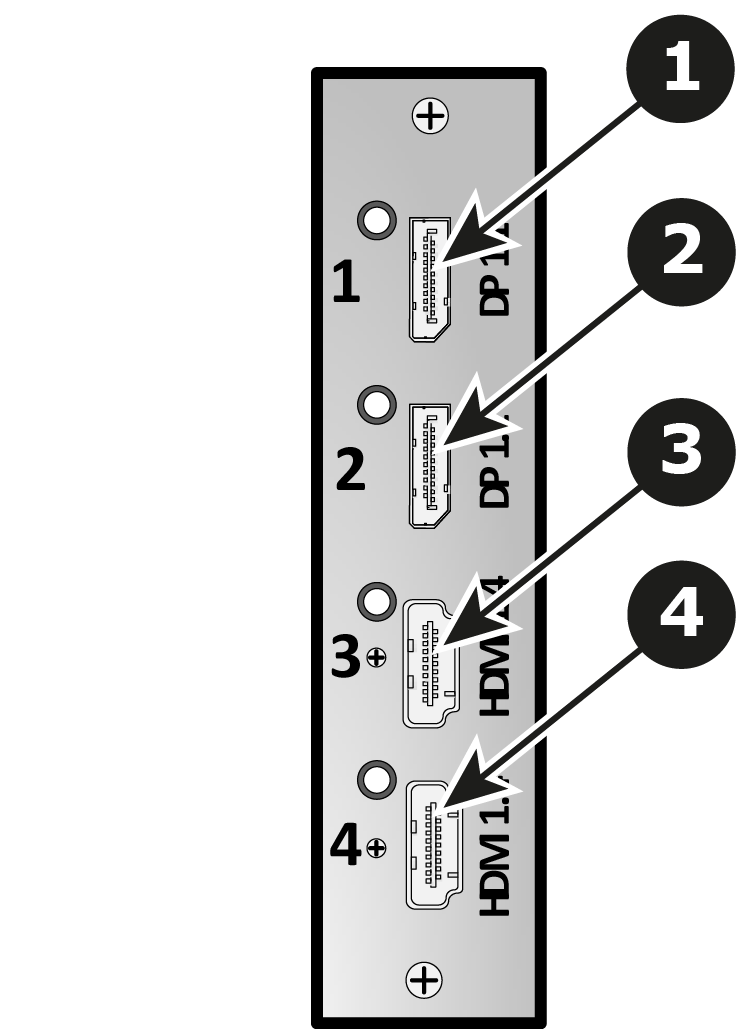

图像 4–10 HDMI/DisplayPort 输入卡后面板

1	DisplayPort 连接器 - DisplayPort 1，在检测到有效同步时，其 LED 指示灯变成绿色
2	DisplayPort 连接器 - DisplayPort 2，在检测到有效同步时，其 LED 指示灯变成绿色
3	HDMI 连接器 - HDMI 1，在检测到有效同步时，其 LED 指示灯变成绿色
4	HDMI 连接器 - HDMI 2，在检测到有效同步时，其 LED 指示灯变成绿色

功能

最多可分别处理 4 个信号
2x 19 引脚 HDMI 连接器 (Type A)
2x 20 引脚 DisplayPort 连接器
每个输入通道均包含一个 LED 指示灯，检测到有效同步后，会显示为绿色。

HDMI 规格

HDMI 1.4a 规格
支持的格式：
- 最高可支持 2560x1600@60 和 3840x1200@60（30 位）格式
- 支持 4K/UHD：
  - 通过 1x HDMI、2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 3840x2160/ 23.98/24/25/29.97/30 输入
  - 通过 2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 3840x2160/ 50/59.94/60 输入
  - 通过 1x HDMI、2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 4096x2160/ 23.98/24/25/29.97/30 输入
  - 通过 2x HDMI（左右各一半）或 4x HDMI（四个象限）实现 4096x2160/ 50/59.94/60 输入
与 EDID 1.3 版本兼容
与 HDCP 1.4 版本兼容

显示端口规格

DisplayPort 1.1a 规格
支持的格式：
- 最高可支持 2560x1600@60 和 3840x1200@60（30 位）格式
- 支持 4K/UHD：
  - 通过 1x DP、2x DP（左右各一半）或 4x DP（四个象限）实现 3840x2160/ 23.98/24/25/29.97/30
  - 通过 2x DP（左右各一半）或 4x DP（四个象限）实现 3840x2160/ 50/59.94/60
  - 通过 2x DP（左右各一半）或 4x DP（四个象限）实现 4096x2160/ 23.98/24/25/29.97/30
  - 通过 2x DP（左右各一半）或 4x DP（四个象限）实现 4096x2160/ 50/59.94/60
与 EDID 1.3 版本兼容
与 HDCP 1.3 版本兼容

HDMI: 高清多媒体接口 (HDMI) 是一种紧凑型音频/视频接口，用于将未压缩的视频数据和压缩/未压缩的数字音频数据从 HDMI 兼容设备（源设备）传输到兼容的计算机显示器、视频投影机、数字电视或数字音频设备。HDMI 是现有模拟视频标准的数字替代。

DisplayPort: Digital display interface developed by the Video Electronics Standards Association (VESA). This interface is primarily used to connect a video source to a display device such as a computer monitor, though it can also be used to transmit audio, USB, and other forms of data.
