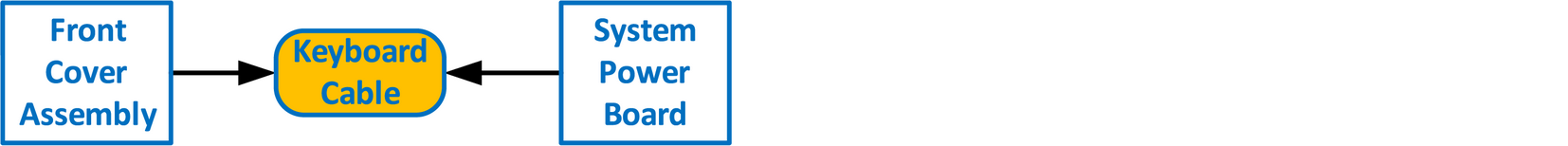

流程图

备注： 扁平键盘线将前面板控制盘连接到系统电源板。此流程指导如何断开两侧电缆。

相关零件

必要工具

• 1 x 飞利浦 2 号螺丝刀
• 六角螺丝刀

如何拆卸键盘线

1. 按照其他步骤中详述的步骤，拆下前盖组件、前支架、EMI 滤尘器*、3RU 风扇托架和 1RU 风扇托盘。确保键盘电缆与前面板控制盘断开连接。



   备注： EMI 滤尘器不再需要，可以拆卸。如果 EMI 滤尘器留在原位，则需要维护。请参见 “E2 维护操作”。
2. 将电源从设备拆除。
3. 将设备倒置，并按照其他步骤中详述的步骤，从系统电源板卸下底板和 CPU 模块。
4. 拆卸连接到系统电源板的 USB、VFD、3RU 和 1RU 线。
5. 拧下将系统电源板连接到支架的螺钉。
6. 将系统电源板从支架上提起并将其翻转，但不要拉伸太多。

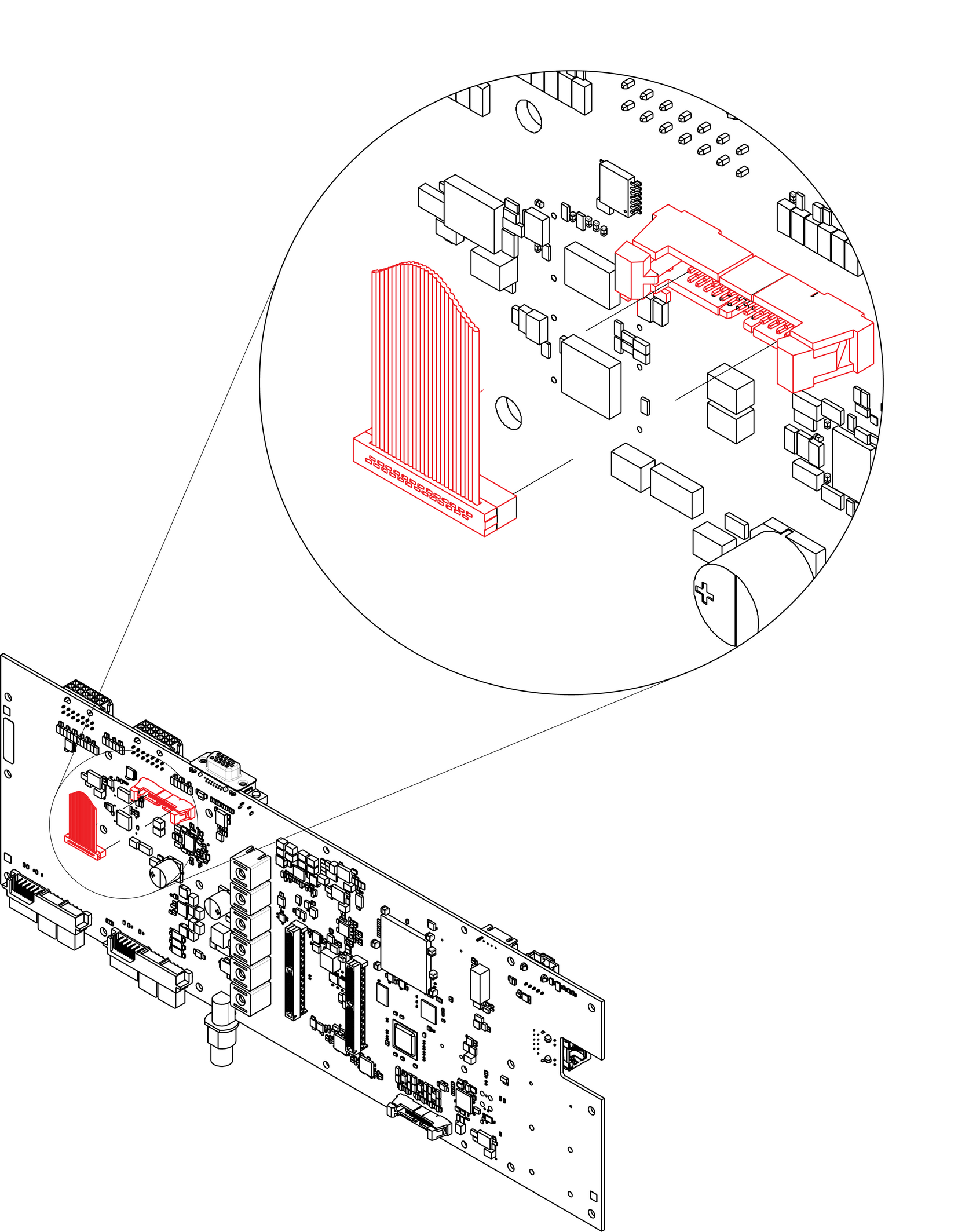

7. 找到键盘连接器，并向外推开门扣，以释放电缆。





   备注： 此处显示的仅为 Gen 1 系统卡，但 Gen 2 系统卡上的连接相同。
8. 小心将线缆从设备中取出。

如何安装键盘线

要安装键盘线，请按该流程的反向顺序进行。

备注： 连接器上有一个键，可防止错误插入电缆。
